例如：給罐子定量加水（比如10升），在流量積算儀（定量控制儀）上輸入10升的值，然后啟動按鈕，流量積算儀繼電器閉合(電磁閥打開，進水),流量積算儀開始累積，當罐子累積水量到達10升時，流量積算儀繼電器斷開(電磁閥關閉，停水),本次定量完成。

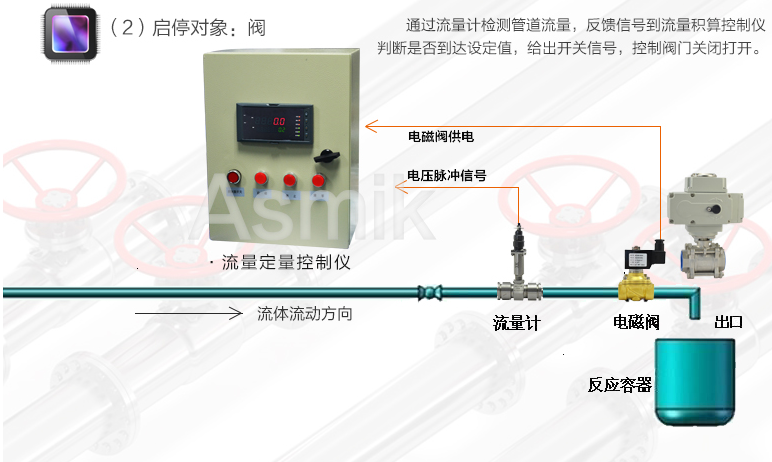

米科定量控制系統是由流量計、流量積算儀、電磁閥和定量控制箱等裝置組成?？蓪崿F(xiàn)對流體的定量計量、定量灌裝、定量配料等過程的控制。結構如圖所示。

米科定量系統應用于桶裝水控制

流量批定量控制的基本要求如下。

   ①按批量操作流體總量設定值進行批量發料、裝桶、裝車或裝船等操作，并達到規定的準確度。
   ②在危險情況發生時能立即快速切斷放料閥，然后進行人工干預，以確保安全。
   ③重大的異常情況發生時能發出報警信號。

流量定量控制系統的原理

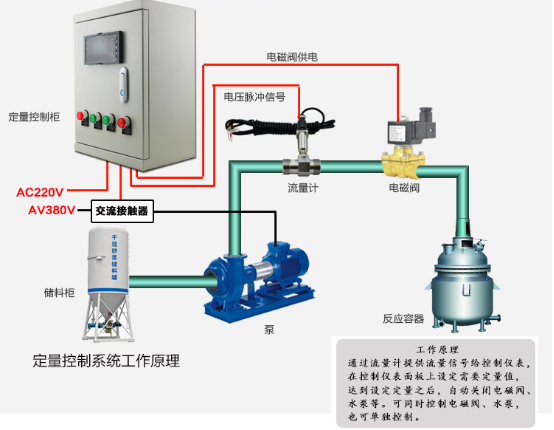

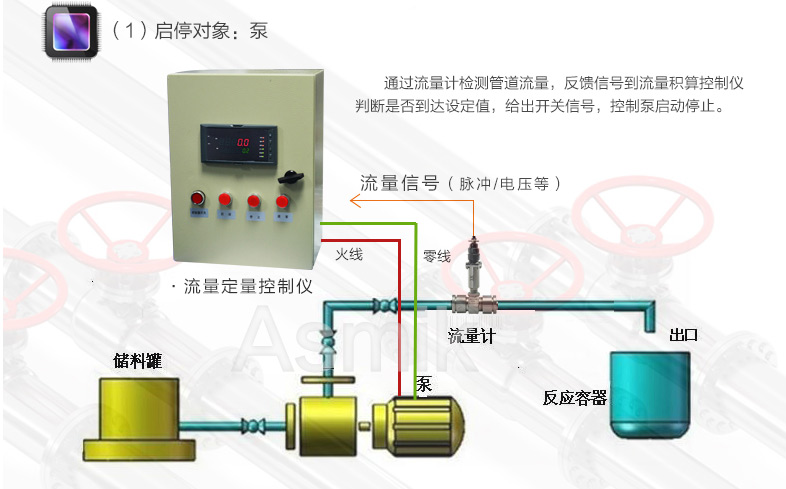

定量計量開始時定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器將流量信號傳給定量控制儀并開始計量，當流量達到設定值時，定量控制儀發出指令使電磁閥、水泵等斷開（可同時控制電磁閥、水泵，也可單獨控制），恢復到初始的關閉。

流量定量控制系統的特點

1、只需要計量傳感器、控制器和斷流設備組成，結構簡單，成本低；

2、流量計和斷流設備等均有控制箱內提供電源，只需要給控制箱提供AC220V即可

3、控制箱面板設有“啟動'、“停止'等按鍵，并有“狀態指示燈'顯示，因此顯示直觀，操作簡單、方便、易學；

4、每次定量制值可以根據需要任意更改，只需在定量控制儀內操作完成

5、定量控制儀顯示參數包括本次累積、總累積、瞬時流量、時間、流量計輸入信號值等；

流量定量控制系統的組成

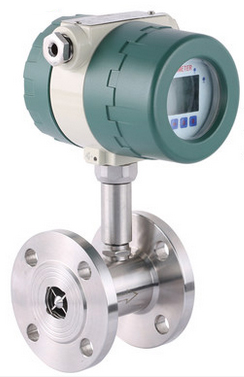

1、定量控制傳感器：LWGY-MIK渦輪流量計

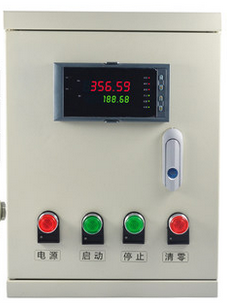

2、定量控制柜：內含MIK-2600流量積算儀、內部控制線路及組件、外部控制按鈕和指示燈等

米科簡易流量定量控制系統的組成
