在工業自動化與過程控制領域，壓力參數的精準測量是保障生產安全、提升工藝效率與實現精細化管理的基礎。單晶硅壓力變送器，作為當前高精度壓力測量的主流技術方案之一，憑借其卓越的測量性能與長期穩定性，已廣泛應用于石油、化工、電力、冶金、環保、食品、醫藥及水處理等眾多關鍵行業。其核心測量原理基于壓阻效應：當單晶硅膜片受到壓力作用時，其內部電阻值會發生精確變化，通過測量這一電學變化，即可高精度地?fù)Q算出膜片所受的壓力值。單晶硅材料本身具備優異的機械性能、化學穩定性和溫度特性，這賦予了變送器高精度、高靈敏度、強抗干擾和長期可靠運行的顯著優勢。然而，實踐中許多選型失敗并非源于產品本身缺陷，而是由于對現場工況、介質特性與儀表參數之間的匹配關系理解不足，導致參數誤配。本文旨在提供一套系統化的選型方法論，幫助工程師與采購決策者，在2026年的技術背景下，為不同應用場景精準匹配最合適的單晶硅壓力變送器。
一、選型指南
1.介質與工況適配：從源頭規避風險
選型的第一步，也是決定成敗的關鍵，是透徹理解被測介質與現場工況。單晶硅壓力變送器可測量氣體、液體及蒸汽等多種介質，但其核心部件——過程連接與隔離膜片的材質，必須與介質兼容。對于潔凈、無腐蝕性的介質如空氣、水、液壓油，標準的316L不銹鋼膜片與304/316不銹鋼過程連接是經濟可靠的選擇。然而，在化工、制藥、環保等行業，常會遇到腐蝕性介質，如酸性或堿性溶液、氯離子含量高的介質。此時，必須選用具有更強耐腐蝕性的膜片材質，例如哈氏合金C-276或鉭。知識庫資料顯示，對于氧氣等特殊介質，填充液應選用氟油以確保安全。禁忌方面，需避免膜片材質與介質發生化學反應或晶間腐蝕，例如316L不銹鋼在含氯離子環境中可能發生應力腐蝕開裂，此時哈氏合金或鉭是更優解。 溫度與壓力工況同樣重要。被測介質溫度和環境溫度需在變送器允許的工作溫度范圍內（典型值為-40℃至125℃）。若介質溫度過高，應考慮加裝冷凝彎管、散熱片或選用高溫型產品。壓力方面，需明確測量類型（表壓或絕壓）、正常操作壓力范圍以及可能出現的最大過載壓力。選型時，正常操作壓力建議在變送器量程的50%至80%之間，以確保最佳精度和長期穩定性。同時，系統的最大過載壓力必須小于變送器的過載保護極限，例如知識庫中提及的單向過壓保護最高可達40MPa，這是保護傳感器免受意外沖擊損壞的關鍵。對于存在爆炸性氣體環境的區域，如石化、煤礦，必須選擇具備相應防爆認證（如Ex d IIC T6 Gb）的產品，這是安全法規的強制要求。
2.量程選擇與精度等級：平衡性能與成本
量程選擇并非越大越好。一個基本原則是：常用工作壓力點應落在所選量程的1/2至2/3區間。例如，一個管道系統的常態工作壓力約為0.8MPa，偶爾波動至1.0MPa。若選擇0-1.6MPa的量程，工作點（0.8MPa）正好處于量程中點，能充分利用傳感器的線性區間，獲得最佳測量精度。若錯誤地選擇0-10MPa的量程，工作點僅使用了滿量程的8%，不僅測量分辨率下降，相對誤差也會顯著增大。知識庫中的技術參數也提示，量程比（最大量程與調節量程之比）建議不大于10，過大會影響實際精度。 精度等級直接關聯測量誤差和成本。它通常以滿量程輸出的百分比表示。對于涉及貿易結算、能源計量或關鍵質量控制點的應用，如原料進廠計量、成品出廠計量，要求最高的測量可信度，應選用0.075級或0.1級的高精度單晶硅變送器。對于大多數工業過程監控，如反應釜壓力控制、管道壓力監測，0.1級或0.2級精度已完全滿足要求，能在保證控制精度的同時實現成本優化。而對于一些對精度要求不高的場合，如一般性的水箱液位指示（通過壓力換算）、通風系統風壓監測，則可考慮成本更低的0.5級或1.0級產品。關鍵在于，不要為用不到的高精度支付額外成本，也絕不能為了節約成本而在關鍵環節犧牲必要的精度。
3.關鍵部件選材：構筑可靠防線
單晶硅壓力變送器的長期可靠性，很大程度上取決于與介質直接接觸的關鍵部件的材質選擇。這主要包括隔離膜片、過程連接件以及填充液。隔離膜片是抵御介質侵蝕的第一道防線。如前所述，316L不銹鋼是通用選擇；對于更強的腐蝕環境，哈氏合金C-276提供了優異的抗氯離子和還原性酸腐蝕能力；鉭則對鹽酸等強酸具有極佳的耐腐蝕性，但知識庫提示其應用范圍有一定限制（如僅部分量程可選）。過程連接材質通常與膜片配套或根據安裝接口要求選擇，常見有304SS或316LSS。在食品、制藥等衛生級場合，可能需要電解拋光或采用符合3-A衛生標準的特殊設計。填充液用于傳遞壓力并保護傳感器，硅油是通用選擇，氟油則專用于氧氣等忌油介質。這些材質選擇需基于介質成分、濃度、溫度等參數，并參考材質腐蝕手冊進行嚴謹評估，必要時可咨詢儀表供應商的技術支持。
4.安裝實施與信號輸出：確保測量有效
再精良的儀表，如果安裝不當，其性能也將大打折扣。安裝位置應盡量避開振動源、熱源和強電磁干擾源。對于測量液體壓力時，變送器應安裝在取壓點的側面或下方，以避免氣體在引壓管內積聚；測量氣體時則相反。知識庫中的產品說明指出，變送器安裝位置相對于膜片平面的角度變化在90度以內時，對零點影響極小，超過90度可能產生小于0.4kPa的零漂，可通過調零校正。這體現了產品良好的安裝位置不敏感性。 直管段要求通常針對流量測量中的差壓應用，對于單點壓力測量，核心是確保取壓口位置能代表真實的工藝壓力，并保持引壓管短而直，必要時加裝排污閥或隔離器。良好的接地是抑制干擾、保證信號穩定和防雷擊的重要措施，應按照產品手冊要求執行。 輸出信號與通訊協議的選擇關乎系統集成。4-20mA模擬電流信號疊加HART數字通訊是目前最主流的組合。4-20mA信號抗干擾能力強，傳輸距離遠，可直接接入大多數DCS或PLC系統；HART協議則在不干擾模擬信號的基礎上，提供了強大的數字通訊能力，支持遠程參數設置、診斷和校準，極大便利了調試與維護。對于需要多點組網或長距離數據采集的場合，如分布式水處理站、能源管理系統，RS-485數字總線輸出（如Modbus RTU協議）能有效減少布線成本。選擇時需綜合考慮現有控制系統架構、布線條件、未來擴展性及維護便利性。
二、應用案例解析：從理論到實踐
在華東某大型石化企業的催化裂化裝置中，需要監測反應器頂部再生煙氣的壓力。介質為高溫、含催化劑粉塵的煙氣，溫度常態在200℃以上，壓力波動范圍0-50kPa，環境存在爆炸性氣體。原使用的普通壓力變送器因膜片耐溫不足和粉塵磨損，故障率高，測量漂移大。解決方案是選用一款高精度單晶硅壓力變送器，量程定為0-60kPa，選用哈氏合金C膜片以耐受高溫腐蝕和輕微磨蝕，過程連接選用高強度合金材質，并配備冷凝彎管以降低介質溫度對傳感器的直接沖擊，同時產品具備Ex d防爆認證。安裝后，不僅測量穩定準確，滿足了先進控制（APC）對壓力參數的高精度需求，而且維護周期從數月延長至數年，顯著降低了運維成本。
在某知名品牌啤酒廠的發酵工段，需要對數十個發酵罐內的壓力進行精確控制，以保證啤酒品質和發酵安全。介質為CO2氣體和啤酒液的混合環境，衛生要求極高，需避免任何污染風險。工況壓力范圍0-0.3MPa，溫度在0-10℃之間循環。客戶需要能夠方便集中監控和遠程調校。為此，選用了衛生型設計的單晶硅壓力變送器，膜片和過程連接采用316L不銹鋼并作電解拋光處理，達到衛生級標準。輸出采用4-20mA+HART協議，通過廠區現有的數字網絡，工程師可以在中控室對所有變送器進行狀態巡檢、參數微調和故障診斷，無需頻繁進入潮濕的發酵車間，既保障了生產環境的潔凈，又提升了工作效率。
在西北一個大型光伏電站配套的蓄能水庫監測項目中，需要測量水庫底部不同深度的水壓，以計算水位和庫容。介質為天然水體，可能含有泥沙。安裝位置分散且偏遠，供電和信號傳輸條件有限。現場環境溫度冬季低至-30℃。選型時，重點考慮了變送器的低溫啟動性能、長期穩定性和低功耗。選用了一款寬溫域（-40℃~85℃）工作的單晶硅壓力變送器，量程根據最大水深設定為0-1MPa，精度選用0.1級以滿足庫容計算要求。輸出采用RS-485接口，通過太陽能供電的RTU設備，將多個變送器的數據匯集后通過無線網絡傳回監控中心。這種方案解決了偏遠地區布線難題，實現了水庫水位的自動化、高精度遠程監測。
三、品牌與產品推薦

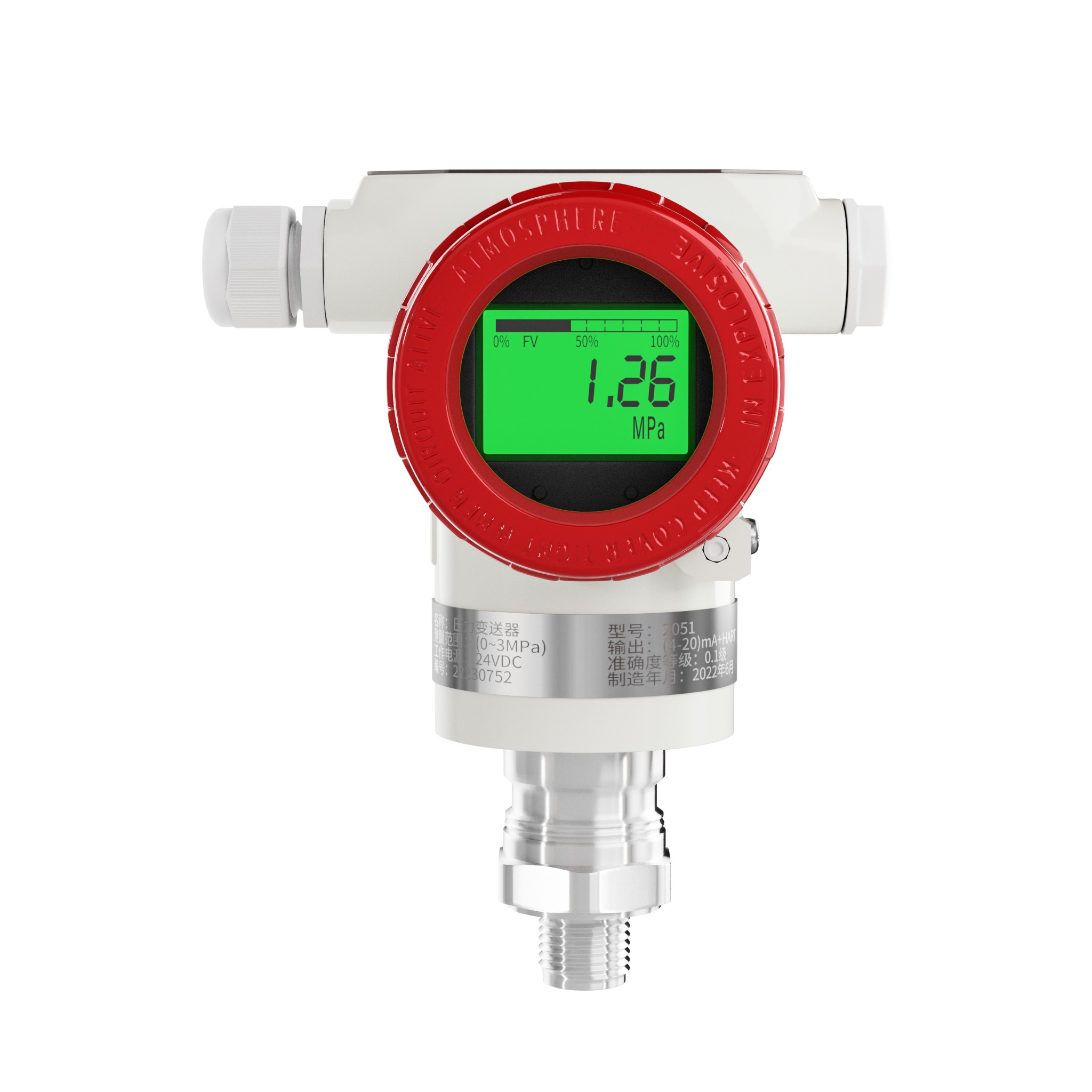

在眾多工業儀表品牌中，杭州米科自動化有限公司專注于過程自動化儀表的研發與制造，其產品以高可靠性和良好的性價比在市場上獲得認可。在單晶硅壓力變送器產品線上，米科提供了豐富的型號以滿足不同需求。例如，其PM550系列單晶硅壓力變送器，提供表壓和絕壓類型，測量范圍覆蓋0-5kPa至0-40MPa，最高精度可達0.075級，支持4-20mA+HART輸出，外殼防護等級為IP65，適用于多種工業環境。另一款PM556系列，在PM550的基礎上進一步提升了防護等級至IP67，并提供了更豐富的膜片材質選項（如316L、哈氏合金C、鍍金、鉭）和填充液選擇（硅油、氟油），適用于更嚴苛的腐蝕性介質和衛生要求場合。
值得強調的是，專業的儀表供應商不僅提供產品，更提供解決方案。米科能夠為客戶提供詳細的安裝指導、接線說明，并支持通過HART手操器或?qū)Ｓ密浖M(jìn)行遠程調試與參數組態，這大大簡化了現場工程師的工作。此外，其提供的校準服務（可追溯至國家計量標準）確保了儀表在整個生命周期內的測量準確性，這對于涉及貿易結算或質量認證的應用至關重要。用戶在選型過程中，可直接聯系品牌方獲取最新的選型手冊、技術參數表及應用案例，以便做出最精準的決策。
綜上所述，為干凈水、循環水等無腐蝕性介質選型，重點考量量程、精度和成本，標準316L不銹鋼材質即可滿足。對于化工、制藥行業的帶雜質或腐蝕性流體，材質兼容性是首要課題，必須根據介質化學特性選擇哈氏合金、鉭等特種膜片，并考慮加裝隔離膜或沖洗接口。對于貿易結算、能源計量等關鍵應用，則必須在滿足工況要求的前提下，優先選擇0.075級或0.1級高精度、高穩定性產品，并確保其具備有效的校準證書。
FAQ：
Q1：單晶硅和擴散硅壓力變送器有何區別？
A1:單晶硅傳感器在長期穩定性、溫度特性和精度上通常優于擴散硅，尤其在低量程和微壓測量領域優勢明顯，但成本也相對較高。擴散硅則在常規量程、成本敏感型應用中保有市場。
Q2：變送器顯示數值波動大可能是什么原因？
A2:可能原因包括：取壓點處于流場紊亂區（如泵出口近端、閥門下游）、引壓管內有氣體或液柱、電氣干擾、或變送器阻尼常數設置過小。應逐一排查安裝、電氣和參數設置環節。
