在石油化工、水處理、制藥、電力等工業領域，對儲罐、反應釜等容器內液體液位的精確、可靠監測是保障生產安全、優化工藝控制的關鍵環節。磁翻板液位計作為一種應用廣泛的就地指示與遠傳控制儀表，憑借其直觀、穩定、耐用的特性，成為眾多工況下的首選解決方案。本文將系統性地解析磁翻板液位計的工作原理、核心構造、技術特性及其在工業實踐中的應用，為相關從業人員提供一份全面的入門指南。
一、核心原理：磁耦合與浮力原理的完美結合
磁翻板液位計的測量基礎是經典的阿基米德浮力原理。其核心測量元件是一個內部封裝有永磁體的密閉浮子（或稱磁浮子）。該浮子置于與被測容器連通的測量導管（或稱主體管）內。當容器內液位發生變化時，浮子受到液體的浮力作用，會隨之在測量導管內同步升降。
其精妙之處在于“磁耦合”傳遞機制。浮子內的永磁體產生一個穩定的磁場。在測量導管外部，緊貼管壁平行安裝著一組由紅、白兩色組成的翻板（或翻柱）指示器，每個翻板內部都嵌有一個小的磁鋼。當浮子隨液位移動時，其外部磁場驅動翻板內的磁鋼發生180度翻轉。液位上升區域，翻板由白色轉為紅色；液位下降區域，翻板則由紅色恢復為白色。通過這種磁力非接觸式驅動，實現了液位高度與可視色帶（紅白界面）的精確對應，從而完成就地直觀指示。
二、內部構造與技術參數詳解

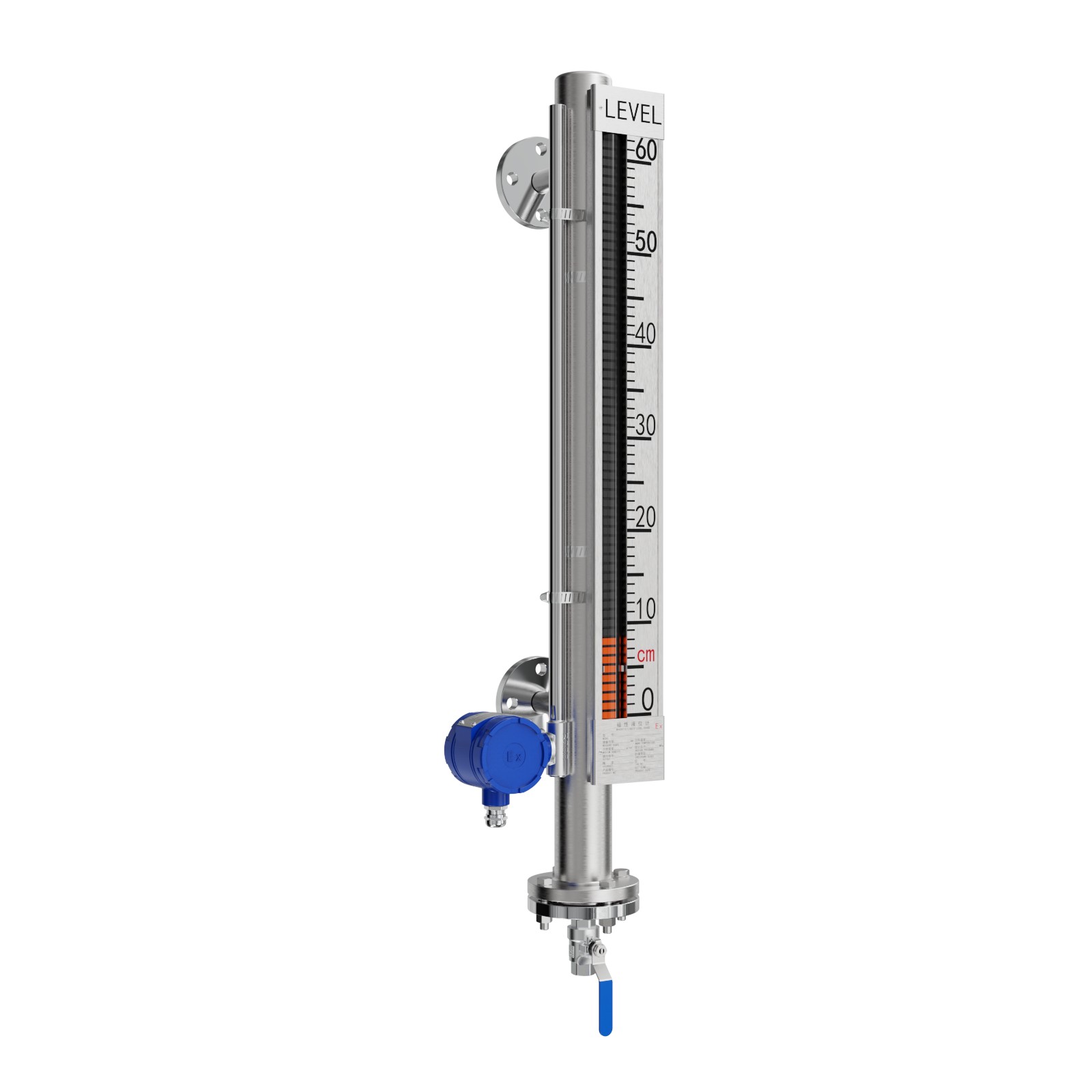

一臺典型的磁翻板液位計主要由以下幾個部分構成：
1. 測量導管（主體）：通常采用304不銹鋼、316L不銹鋼、聚丙烯（PP）等材質，直接與被測介質接觸，其長度決定了測量范圍，標準范圍可從200mm至8000mm，特殊定制可達15米甚至20米。導管需承受過程壓力，公稱壓力覆蓋從真空（-0.1MPa）到高壓（16.0MPa）多個等級。
2. 磁性浮子：根據介質腐蝕性、密度等特性，可選用304SS、316LSS、鈦、襯PTFE（聚四氟乙烯）等材質。浮子的設計必須與介質密度匹配，一般要求介質密度不小于0.45 g/cm3。對于兩種不相溶液體的界面測量（如油水界面），則要求兩相介質密度差大于等于0.15 g/cm3。
3. 翻板指示器：安裝在導管外部的帶標尺的顯示面板，是就地讀數的窗口。其防護等級通常為IP65，可防塵防水。
4. 過程連接法蘭：用于將液位計安裝到容器上，標準采用HG/T 20592法蘭，口徑從DN15到DN150可選，支持側裝與頂裝兩種主要安裝方式。
5. 可選功能模塊：
* 遠傳變送器：通過磁耦合原理，將浮子的位置信號轉換為標準的二線制4-20mA電流信號或RS485（Modbus RTU協議）數字信號，上傳至DCS、PLC等控制系統，實現遠距離監測與記錄。電流輸出準確度可達0.5%FS。
* 液位開關（報警開關）：在導管特定位置安裝干簧管或磁致伸縮式傳感器，當磁性浮子到達設定點時觸發開關動作，輸出開關量信號，用于高低液位報警或泵的啟?？刂?。
該儀表對環境適應性強，介質溫度范圍寬，從低溫-60℃到中溫150℃，甚至高溫型可達350℃。其功耗較低，通常采用24VDC供電，最大功耗約0.3W。在易燃易爆環境，還可提供符合Ex db IIC T6 Gb等防爆認證的產品。
三、主要分類與適用場景
根據安裝方式和功能配置，磁翻板液位計可細分為多種類型，以應對不同工況：
1. 側裝式與頂裝式：
* 側裝式：最為常見，通過容器側壁的法蘭連接。適用于常溫、常壓至高壓、大多數液體介質的常規模擬。其結構緊湊，觀察方便。
* 頂裝式：從容器頂部安裝，測量桿（導管）伸入容器內部。主要適用于地下儲罐（如埋地油罐）、或容器側壁無法開孔的場合。對于粘度極高的介質（如重油、樹脂），或易結晶、易沉淀的介質，頂裝式通常更具優勢，可減少堵塞風險。頂裝式還衍生出帶護套管的形式，用于對浮子運動有特殊導向或防護要求的場景。
2. 基本型、遠傳型與開關型：
* 基本型：僅具備就地翻板指示功能，經濟實用，適用于只需現場監看的場合。
* 遠傳型：集成了4-20mA或RS485信號變送器，適用于需要集中監控、數據采集或參與自動控制的系統。
* 開關型：配備一個或多個液位開關，用于定點報警或聯鎖控制。
* 組合型：同時具備就地指示、遠傳信號和開關報警功能，實現全方位監控。
3. 材質與防腐型：針對強腐蝕性介質（如鹽酸、硫酸、次氯酸鈉等），可選用全PP材質、或金屬導管內襯PTFE（聚四氟乙烯）、以及鈦材等特殊材質，確保儀表長期穩定運行。
四、典型行業應用實例
石油化工：在儲油罐、中間原料罐、反應釜上，用于監測油品、各類化工液體的液位，參與庫存管理和過程安全聯鎖。防腐型可用于酸、堿儲罐。
水處理與環保：用于污水池、清水池、藥劑儲罐（如PAC、PAM）的液位測量，控制提升泵的啟停和藥劑的投加。
電力行業：監測鍋爐汽包水位、除氧器水箱、凝結水箱等，是電廠熱力系統的重要監控儀表。
制藥與食品：在符合衛生要求的反應罐、配液罐、儲罐上使用，材質常選用316L不銹鋼或衛生型連接，滿足GMP等規范要求。
冶金與造紙：用于測量循環水、漿料池、各種輔料罐的液位。
五、選型、安裝與運維要點
選型核心步驟：
1. 明確測量需求：確定是測液位還是界位，所需測量范圍（量程），以及現場需要的功能（僅就地指示、還是需要遠傳或報警）。
2. 確認工藝條件：這是選型成敗的關鍵。必須準確獲?。航橘|名稱、密度（及界面測量的密度差）、溫度、壓力（正常工作壓力及最大壓力）、粘度、腐蝕性、是否易結晶或粘稠。
3. 確定安裝形式：根據容器結構和介質特性，選擇側裝或頂裝。
4. 選擇主體與浮子材質：依據介質的腐蝕性和溫度壓力，從304SS、316L、PP、襯PTFE、鈦等材質中選擇。
5. 確定過程連接：法蘭標準（如國標、美標）、壓力等級、口徑大小，需與設備接口匹配。
6. 附加功能選擇：是否需要防爆（防爆等級）、是否需要蒸汽夾套或電伴熱（針對易凝固介質）、是否需要照明或熒光面板（昏暗環境）。
安裝關鍵注意事項：
1. 到貨檢查：開箱后檢查儀表外觀是否完好，核對型號規格是否與訂單一致?？墒褂秒S貨附帶的校驗磁鐵在測量導管外滑動，模擬浮子運動，檢查翻板翻轉是否正常、無卡滯。
2. 安裝垂直度：無論是側裝還是頂裝，必須保證測量導管處于垂直狀態，這是確保浮子自由運動、測量準確的基礎。
3. 閥門配置：在液位計與容器連接的管道上，應分別安裝上、下截止閥（或根部閥）。這便于在儀表故障或需要檢修時，隔離介質進行拆卸，不影響主體設備運行。下方通常還需預留排污閥，用于定期排放或引壓管沖洗。
4. 遠離磁性干擾：儀表安裝位置應遠離大型電機、變壓器等強磁場設備，測量導管周邊也不應有導磁性材料（如鐵塊）緊貼，以免干擾磁耦合系統正常工作。
5. 電氣安全：對于遠傳或開關型儀表，接線務必在斷電狀態下進行，并確保接線牢固、密封良好，符合防爆要求（若適用）。接地線應可靠連接。
日常維護與故障排查：
1. 定期巡檢：觀察翻板指示是否清晰、連續，有無“紅白夾雜”的亂碼現象。如有，可使用校驗磁鐵沿導管從頭至尾吸一遍進行校正。
2. 保持清潔：定期清理顯示面板的玻璃或塑料罩，保證讀數清晰。對于易結垢或含雜質的介質，應根據情況利用排污閥對導管進行沖洗，防止浮子卡阻。
3. 常見故障處理：
* 翻板不動作或跳動：首先檢查浮子是否被卡住，可能是雜質沉積、或介質結晶導致。關閉上下閥門，排空后嘗試清洗。也可能是浮子損壞（如破裂進水），需更換。
* 遠傳信號不準或無輸出：檢查電源是否正常，接線是否松動或斷路。在安全允許下，用校驗磁鐵模擬液位變化，檢查輸出信號是否跟隨變化，以判斷是變送器故障還是浮子/導管問題。
* 液位計指示與實際不符：檢查零點是否偏移（可通過排污后空罐狀態校正），或介質密度是否與選型時所用密度有較大出入，導致浮子浮力變化。
4. 長期停用：若設備長期停用，應排空測量導管內的介質，特別是腐蝕性介質，以延長儀表壽命。
總之，磁翻板液位計以其原理直觀、結構堅固、維護簡便、配置靈活的特點，在工業液位測量領域占據著重要地位。深入理解其工作原理與技術細節，結合具體的工藝條件進行合理選型與規范安裝，是確保其長期穩定、準確運行，從而為工業生產提供可靠感知與保障的前提。
