在工業自動化與過程控制的龐大體系中，流量測量扮演著至關重要的角色。作為流體計量領域的經典與基石，孔板流量計憑借其悠久的歷史、成熟的技術和廣泛的應用，至今仍是眾多工業場景中不可或缺的關鍵儀表。它不僅是能源結算、物料衡算的依據，更是實現工藝優化、能效管理的基礎數據來源。本文將深入剖析孔板流量計，從其物理本質出發，全面解析其構造、性能與應用，為相關領域的從業者提供一份詳實的參考。
孔板流量計的測量原理基于經典的流體力學伯努利方程。其核心在于在充滿流體的管道中人為設置一個流通面積小于管道截面的節流件（即孔板）。當流體流經該節流件時，流束會發生局部收縮，流速增加。根據能量守恒定律，動能的增加必然導致靜壓能的減少，因此在孔板的上游側與下游側之間會產生一個穩定的靜壓力差（ΔP）。這個壓力差的大小與流體的流速（即流量）的平方成正比。通過高精度的差壓變送器測量這一壓差，再結合流體的密度、管道的幾何尺寸等參數，即可通過標準化的流量計算公式精確地推算出流體的瞬時流量和累計流量。這一原理簡單、可靠，且經過了長期的理論與實踐驗證，是差壓式流量測量的理論基礎。

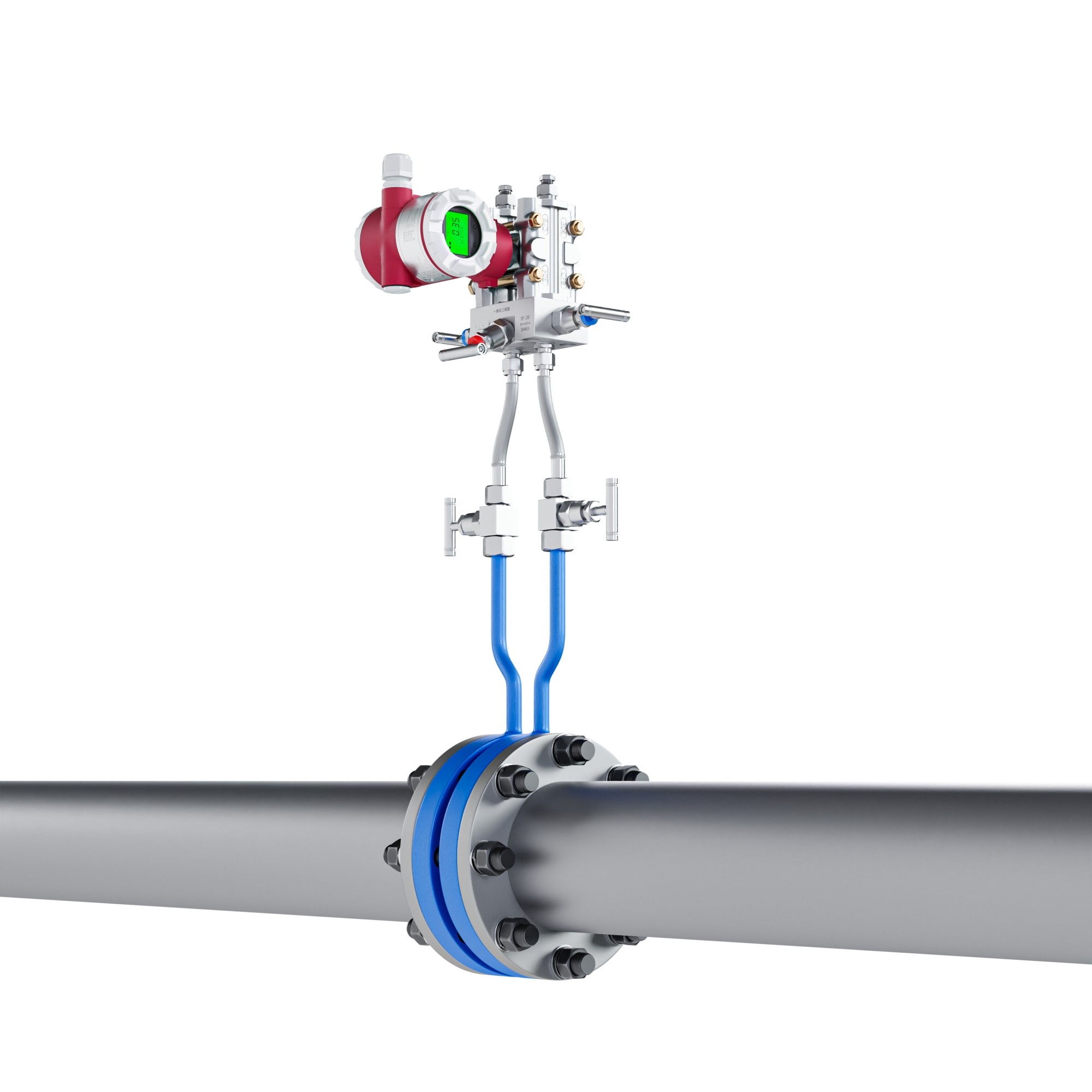

一套完整的孔板流量計測量系統主要由節流裝置、差壓變送器、導壓管及必要的附件構成。其中，節流裝置是核心一次元件。
1.節流件：即孔板本身，通常是一塊中心開有圓孔的金屬薄板。根據孔型設計，可分為標準孔板、平衡孔板（多孔孔板）和內藏孔板等。平衡孔板能有效改善流場分布，降低永久壓損，并具備一定的抗堵塞能力。孔板的材質需根據介質特性選擇，常見的有304不銹鋼、316不銹鋼或316L不銹鋼，以確保耐腐蝕性和長期穩定性。
2.取壓裝置：用于精確獲取孔板上下游的壓力信號。根據取壓孔位置的不同，主要分為三種標準取壓方式：
法蘭取壓：取壓孔位于管道法蘭上，距孔板端面25.4mm。這種方式安裝方便，易于維護和清理污物，適用性廣，是常見的選擇。
角接鉆孔取壓：取壓孔直接在管道壁上鉆孔獲得，位于孔板與管壁的夾角處。結構簡單，尤其適用于大口徑（如DN400以上）管道。
角接環室取壓：取壓腔室是一個環狀結構（環室），包圍著孔板邊緣。這種結構能使取壓點壓力平均化，測量精度較高，尤其適用于小管徑或對精度要求嚴苛的場合，但結構相對復雜，成本較高，且在高粘度或易結晶介質中可能易堵塞。
3.附加裝置：為適應復雜工況，常需配備附件以確保測量準確性和儀表安全。
冷凝器：測量蒸汽或高溫液體（>70℃）時必備，用于使連接管路中的冷凝液柱高度相等，避免因高溫導致的差壓信號失真。
隔離容器：當測量腐蝕性、粘稠或易結晶介質時，用于在介質與差壓變送器之間填充隔離液，保護昂貴的變送器不受損害。
集氣器與沉降器：分別安裝在導壓管路的最高點和最低點，用于收集氣體或沉淀雜質，保證導壓管內為單相穩定流體。
以市場主流產品為例，孔板流量計的技術規格通常涵蓋以下范圍：
* 公稱通徑：覆蓋從DN25到DN1000的廣泛管徑范圍，滿足從細小分支管線到主工藝管道的測量需求。
* 準確度等級：通常為1.0級或1.5級，符合大多數工業過程計量和能源管理的要求
* 測量介質：通用性強，可適用于單相的氣體、液體以及飽和或過熱蒸汽
* 過程連接與壓力等級：標準配置為HG/T 20592法蘭，壓力等級涵蓋PN10、PN16、PN25、PN40、PN63，可適應從常壓到高壓的工況
* 材質組合：過程連接法蘭可采用碳鋼或304/316不銹鋼；節流件通常為不銹鋼材質；環室則可根據需要選用碳鋼或不銹鋼
* 介質適應性：對介質粘度有一定要求，一般適用于粘度不大于35cP的流體。
其核心運行特性可概括為：
* 結構堅固，壽命長：無可動部件，機械結構簡單，耐磨損，性能穩定，維護量極低，使用壽命可達數十年。
* 適用性極廣：對高溫、高壓工況有良好的適應性，部分型號可長期用于500℃的高溫介質，這是許多其他類型流量計難以比擬的優勢。
* 技術成熟，標準統一：設計、制造、安裝和使用均遵循國際（如ISO 5167）和國家標準，計算方法公開、統一，特別適用于貿易結算等對公正性要求高的場合。
* 性能與成本的平衡：相較于科里奧利質量流量計等高端儀表，孔板流量計具有顯著的性價比優勢，在滿足精度要求的前提下，能有效控制項目成本。
適用環境與限制：
孔板流量計并非萬能，其應用建立在明確的工況條件之上。首先，被測流體必須是充滿管道的、連續穩定的單相流，不適用于氣液兩相流、脈動流或臨界流。其次，對管道前后直管段有嚴格要求，上游通常需要10D至30D甚至更長的直管段（取決于管路彎頭、閥門等阻流件情況），下游需要5D左右，以確保流體在流經孔板前已充分發展為穩定紊流。此外，它會產生不可恢復的永久壓力損失，在強調節能的系統中需要評估這部分能耗。
細分行業應用實例：
1. 石油化工行業：在煉油廠，用于測量進裝置原料油、餾分油、循環水以及蒸汽的流量。例如，在常減壓裝置中，利用高壓法蘭取壓孔板測量進料原油流量，為生產平衡提供關鍵數據。測量重油時，會配合保溫夾套和隔離容器使用。
2. 電力行業：在火力發電廠中，是測量鍋爐給水、主蒸汽和再熱蒸汽流量的主力儀表。由于蒸汽參數高（高溫高壓），多采用角接環室取壓方式，并配套高精度冷凝罐，確保發電效率計算和機組安全運行的可靠性。
3. 城市公用事業：用于天然氣門站、調壓站及大型工業用戶的貿易結算。經過實流標定的高壓氣體孔板流量計，因其計量公正、標準可追溯，被廣泛用于價值巨大的天然氣交易中。
4. 冶金與輕工行業：用于測量高爐鼓風、焦爐煤氣、壓縮空氣以及生產過程中的各種工藝氣體和液體，如造紙廠的蒸汽和化工漿料流量測量。
選型方法：
選型是一項系統工程，需明確以下參數：
1. 流體參數：介質類型（氣/液/蒸汽）、操作狀態下的密度、粘度、壓力、溫度、腐蝕性、是否含雜質。
2. 流量參數：最大、常用、最小流量值，這是確定孔板孔徑比（β值）的關鍵。
3. 管道參數：管道內徑、材質、已有的布置（閥門、彎頭距離等），以判斷直管段是否滿足要求。
4. 環境與輸出要求：環境溫度、防護等級、所需的輸出信號（4-20mA、脈沖、RS485通訊等）及是否需要現場顯示。 基于以上信息，通過標準計算公式或選型軟件進行計算，確定孔板開孔直徑、取壓方式、壓力等級和材質，并驗證壓力損失是否在允許范圍內。
基礎安裝要點：
安裝質量直接決定測量精度。
1. 方向性：孔板有尖銳的入口邊緣，安裝時必須確保“+”號標識朝向流體來向，絕不可裝反。
2. 對中與垂直度：孔板中心必須與管道中心重合，其前端面應與管道軸線垂直，偏差需嚴格控制（如傾斜不超過±1°）。
3. 墊片處理：密封墊片在安裝后不得凸入管道內壁，以免干擾流場。
4. 導壓管敷設：導壓管應保持一定傾斜度（通常≥1:12），利于排氣排液。測量液體時，差壓變送器宜安裝在管道下方；測量氣體時，宜安裝在上方。導壓管長度和內徑需根據介質特性參照標準選擇，過長或過細會導致信號嚴重滯后。
5. 排污與調試：安裝前后需對管道進行吹掃。安裝完畢后，應先關閉根部閥，對導壓管進行排污排氣操作，然后緩慢引壓，最后進行零點校準和量程設定。
日常運維常識：
1. 定期檢查：定期檢查導壓管、閥門有無泄漏，冷凝罐液位是否平衡，隔離液是否充足。
2. 排污維護：對于易結垢或含雜質的介質，應定期對導壓管進行排污，防止取壓孔或管路堵塞。
3. 零點校驗：在工藝停車或流量為零時，可在線檢查差壓變送器的零點輸出是否漂移，并進行校準。
4. 孔板檢查：在大修期間，可拆下孔板檢查入口邊緣是否磨損、變形，圓筒形開孔內壁是否結垢。嚴重的磨損或積垢會顯著改變流量系數，導致測量誤差增大。
5. 系統核查：若發現流量示值異常，應系統性地排查工藝條件是否變化、導壓系統是否通暢、變送器是否故障，而非僅關注孔板本身。
孔板流量計，這一歷經百年考驗的測量技術，以其堅實的理論基礎、靈活的結構配置和強大的環境適應性，在現代化的工業體系中依然煥發著活力。盡管新型流量計不斷涌現，但在高溫高壓蒸汽、大口徑管道、貿易結算及要求長期穩定運行的苛刻場合，孔板流量計的地位依然難以撼動。深入理解其原理、掌握其選型安裝精髓、并實施恰當的維護，是確保其長期穩定、精準運行，從而為工業生產的提質增效與精細化管理提供可靠數據支撐的關鍵。
