在工業自動化與過程控制領域，液位測量是保障生產安全、優化工藝效率的關鍵環節。超聲波液位計作為一種主流的非接觸式物位測量儀表，憑借其高可靠性、安裝維護簡便及廣泛的介質適應性，已深度應用于市政水務、化工儲運、食品飲料、環保監測等諸多行業。無論是監測河流水庫的水位，還是控制儲罐、反應釜中的原料存量，它都扮演著不可或缺的角色。本文旨在為行業新手及從業者系統梳理超聲波液位計的技術脈絡，從工作原理到選型應用，提供一份詳實的入門指南。
超聲波液位計的測量基礎是聲學原理。其核心過程可簡述為：儀表頂部的超聲波換能器（探頭）在電子單元驅動下，向被測介質表面發射一束高頻超聲波脈沖。聲波在空氣中傳播，遇到密度不同的液面或固體料面時會發生反射，部分回波被同一探頭接收。儀表內部的微處理器精確計算從發射到接收的時間差（即聲波傳播時間）。已知超聲波在空氣中的傳播速度（該速度會受環境溫度影響），根據公式“距離 = 聲速 × 時間 / 2”，即可計算出探頭到介質表面的空高距離D。在實際應用中，用戶預先設定的安裝高度H（探頭到罐底的距離）減去測得的空高D，便得到真實的液位或料位高度L（即 H - D = L）。這種非接觸的測量方式，徹底避免了傳統浮球、電容、壓力式等儀表可能遇到的介質粘附、腐蝕、堵塞等問題。
根據傳感器與信號處理單元的集成方式，超聲波液位計主要分為一體式和分體式兩大類，以滿足不同的現場安裝與使用需求。

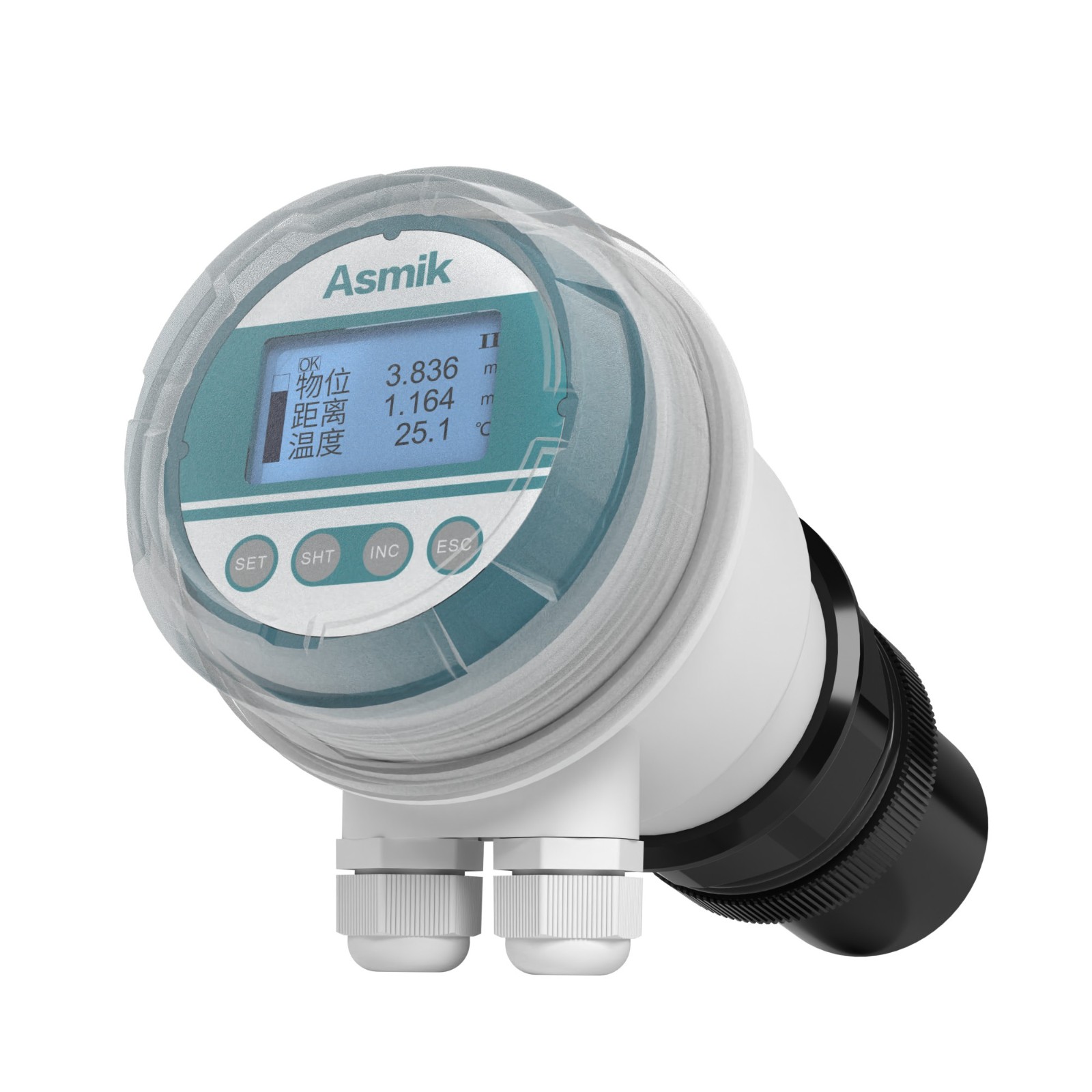

一體式超聲波液位計：探頭與信號轉換顯示單元集成在一個殼體內，結構緊湊，安裝接線簡便。其探頭通常采用PC/ABS、PVDF等工程塑料或金屬材質，具備良好的耐腐蝕性。主機部分包含液晶顯示屏、按鍵或觸摸操作單元，內部集成了超聲波發射/接收電路、微處理器、信號調理模塊以及輸出電路。這種結構適用于大多數敞口或帶壓（通常在0.3MPa以下）的罐、池、槽的液位測量，防護等級可達IP65/IP66，探頭部分可達IP68。
分體式超聲波液位計：探頭（傳感器）與主機（變送器）分離，通過專用屏蔽電纜連接，電纜長度可根據需要定制（如標配10米，最長可達100米）。這種設計帶來了極大的靈活性：探頭可以安裝在環境惡劣（如高溫、強腐蝕、狹小空間）或不易接近的位置，而主機則可安裝在便于觀察和操作的儀表箱內。分體式主機通常功能更豐富，支持多種通訊協議和繼電器輸出，防護等級一般為IP65。它特別適用于高溫介質、存在強烈攪拌或蒸汽、以及需要遠程顯示的復雜工況。
此外，針對特殊應用場景，還有衍生出的微型超聲波液位計（盲區極小，可至3cm，適用于狹小容器）和小盲區超聲波液位計（盲區可至6cm，適用于淺罐高精度測量）等細分品類。
理解技術參數是正確選型的基礎。一款典型的超聲波液位計主要包含以下關鍵性能指標：
- 測量范圍：常見量程有0-1m、0-2m、0-5m、0-10m、0-15m，甚至可達0-60m。選擇時需確保實際最大測量距離小于儀表的標定量程。
- 盲區：指探頭下方無法有效測量的最短距離。例如，5m量程產品盲區通常≤0.3m，15m量程產品盲區≤0.5m。安裝時必須保證最高液位與探頭之間的距離大于盲區值。
- 準確度（精度）：通常為滿量程（FS）的±0.3%或±0.5%。例如，一個10米量程、精度為±0.5%FS的儀表，其測量誤差在±5厘米以內。
- 分辨率：儀表能顯示的最小變化量，通常為1mm或0.1%FS（取大者）。
- 輸出信號：標配4-20mA模擬量輸出（二線制或四線制），用于連接PLC或DCS系統；可選1-2路繼電器報警輸出（容量常為250VAC/3A）；通訊接口普遍支持RS485，采用Modbus-RTU協議，便于組網。無線傳輸（如4G、NB-IoT）作為選配功能，可實現數據遠程上傳至云平臺（如“儀表云”）。
- 供電電源：一體式多采用直流18-28VDC（二線制或四線制），分體式則常兼容交流100-240VAC 50/60Hz和直流18-28VDC。功耗較低，二線制產品最大功耗通常在0.5W左右。
- 環境適應性：工作溫度范圍寬，儀表部分一般為-20℃至60℃，探頭部分可達-20℃至80℃。防護等級高，能適應戶外及潮濕環境。
其核心功能模塊確保了測量的穩定與智能：
1. 自動溫度補償：內置溫度傳感器，實時監測環境溫度，動態修正聲速，這是保證測量精度的關鍵。
2. 回波處理與算法：采用智能回波處理算法和TVT（時間變化閾值）曲線技術，能有效識別真實液位回波，過濾掉罐內障礙物、攪拌器葉片等產生的固定干擾回波。
3. 故障自診斷：儀表具備實時自檢功能，可診斷探頭故障、信號丟失、超出量程等異常狀態，并通過顯示代碼或輸出信號提示用戶。
4. 人機交互：配備中文/英文液晶菜單，結合按鍵或觸摸操作，方便現場組態。部分型號支持通過手機藍牙連接微信小程序或?qū)Ｓ肁PP進行調試和查看數據，極大簡化了運維。
超聲波液位計以其“非接觸、免維護”的核心特性著稱。它不與介質直接接觸，因此不受介質密度、粘度、腐蝕性、易燃易爆屬性的影響，適用于水、污水、油品、酸堿溶液、顆粒狀固體等多種物料。
然而，其測量性能受傳播介質——空氣（或其它氣相）的狀態影響較大，存在明確的工況限制：
- 壓力限制：標準產品適用于常壓或微正壓環境（如0.3MPa）。在真空或高壓環境中，聲速特性改變，需特殊設計或選用其他原理的液位計。
- 溫度影響：雖然儀表自身耐溫范圍廣，但極端高溫（如超過80℃）可能導致探頭前方空氣密度梯度劇烈變化，影響聲波傳播；表面大量結露或霜凍也會衰減信號。
- 蒸汽與粉塵：被測介質表面產生大量蒸汽或空間存在濃密粉塵、泡沫時，會嚴重吸收和散射超聲波能量，導致信號衰減甚至無法測量。
- 安裝環境：應避開強電磁干擾源（如大型變頻器）、強烈機械振動源以及陽光直射導致溫度過高的位置。安裝時需確保探頭正下方是平整、無障礙的測量區域，避免在狹窄的進料口或攪拌槳正上方安裝。
市政水務與環保：用于城市供水管網中的清水池、高位水箱水位監測，污水處理廠的進水池、曝氣池、沉淀池液位控制，以及河流、水庫的水情自動測報系統。其非接觸特性完美應對了污水腐蝕、泥沙沉積的挑戰。
化工與石油儲運：測量各類原料儲罐、中間產品罐、成品油罐的液位，實現庫存管理和安全聯鎖。在腐蝕性化學品儲罐上應用優勢明顯。但需注意，對于易揮發產生蒸汽的介質，需評估工況或加裝導波管。
食品與制藥：用于糖漿罐、奶倉、發酵罐等衛生要求高的場合。采用食品級材料探頭的超聲波液位計，無需開孔接觸介質，符合衛生標準，且易于清潔。
電力與礦山：監測電廠脫硫塔漿液池液位、灰?guī)炝衔唬约懊旱V礦井水倉水位。分體式設計便于將主機置于條件較好的控制室。
農業灌溉：用于蓄水池、水塔的水位監測，配合控制系統實現自動灌溉。
選型步驟：
1. 確定測量對象：液體還是固體？介質特性（腐蝕性、溫度、是否易產生泡沫/蒸汽）如何？
2. 確定量程與盲區：測量范圍 = 最高液位 - 最低液位。確保最高液位到探頭的距離 > 產品盲區，并留有一定余量。
3. 選擇一體式或分體式：根據安裝空間、環境溫度、觀察便利性決定。高溫、腐蝕性環境或安裝位置不便觀察時，優先考慮分體式。
4. 確定輸出與供電需求：需要什么信號接入控制系統（4-20mA、RS485、繼電器）？現場供電是直流還是交流？
5. 確認過程連接與防護等級：根據罐頂開口尺寸選擇相應的螺紋（如G2、M68×2）或法蘭接口。戶外使用需確認IP防護等級。
安裝要點：
- 安裝位置：探頭應垂直對準被測介質表面。盡量遠離罐壁、內部扶梯、攪拌器等障礙物，避免產生虛假回波。對于拱頂罐，建議安裝在罐頂中心；對于平頂罐，也應選擇能保證波束范圍內無干擾的位置。
- 電氣安裝：信號線應使用屏蔽電纜，并與動力電纜分開走線，或保持1米以上距離，必要時穿金屬管敷設，并做好單端接地，以抑制電磁干擾。嚴格按照端子定義接線，防止接錯電源燒毀儀表。
日常運維：
超聲波液位計基本屬于免維護儀表。日常巡檢主要是檢查顯示是否正常，有無報警代碼。長期運行后，可定期檢查探頭表面是否有嚴重的灰塵、水垢或結冰，必要時進行清潔，但不可用硬物刮擦換能器晶片。若出現測量不穩定，可通過儀表自帶的回波曲線顯示功能或手機APP輔助診斷，查看回波強度，判斷是否因工況變化（如泡沫增多、蒸汽加大）導致信號衰減。遇到無法解決的故障，應參考產品手冊的故障代碼表或聯系技術支持。
綜上所述，超聲波液位計是一門融合了聲學、電子、軟件算法的精密工業技術。深入理解其工作原理、技術邊界和適用場景，是工程技術人員為其在復雜工業現場“把脈問診”、發揮最大效能的前提。隨著物聯網技術的發展，集成無線遠傳功能的智能超聲波液位計正成為實現數字化工廠、智慧水務的重要數據感知節點，其應用前景將更加廣闊。
