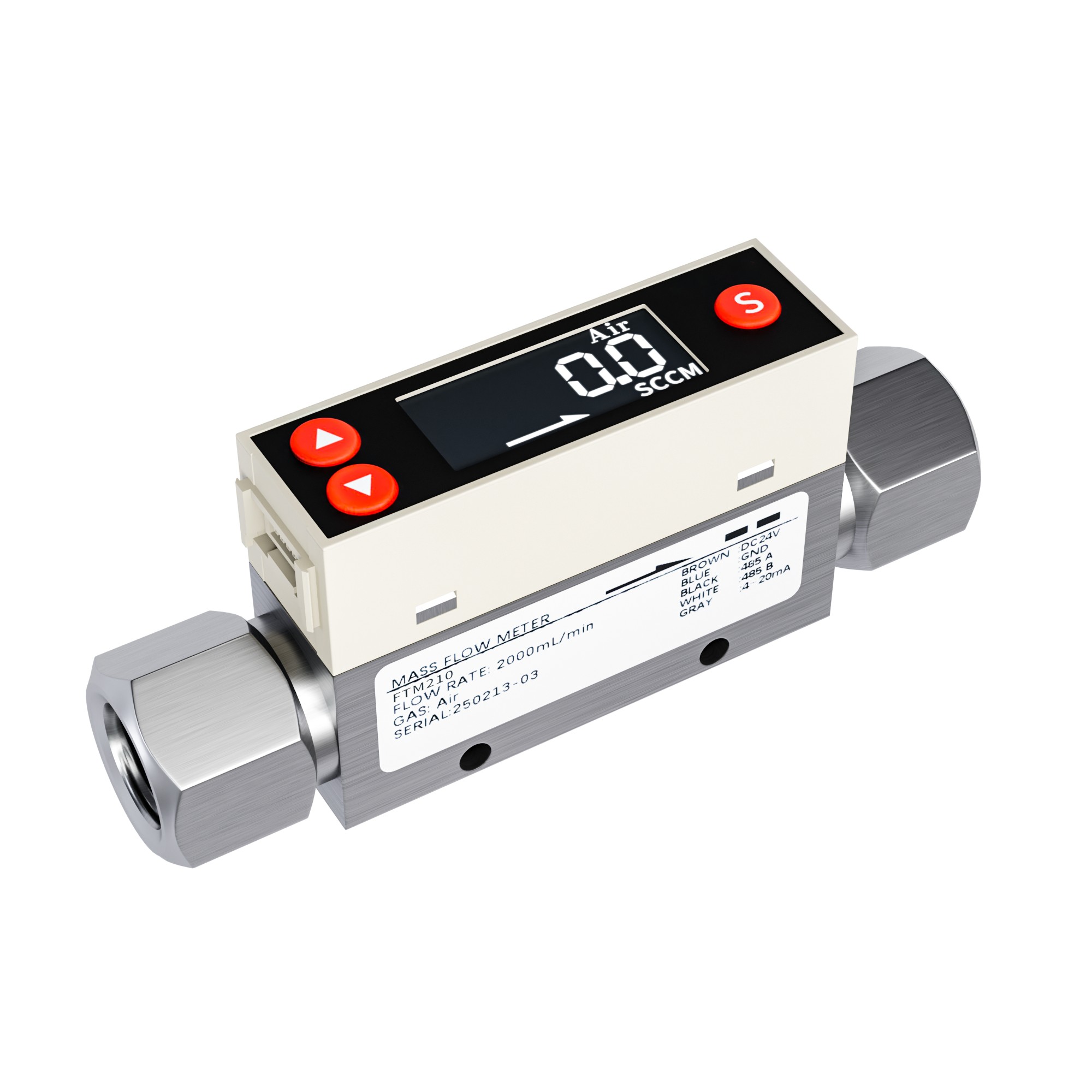

在工業過程控制與能源計量領域，對氣體流量的精準測量是保障生產安全、提升效率、實現精細化管理的關鍵環節。熱式氣體質量流量計作為一種基于熱擴散原理的直接式質量流量儀表，憑借其無需溫度壓力補償、寬量程比、結構堅固等顯著優勢，已廣泛應用于煙氣排放監測、壓縮空氣系統計量、化工過程氣體控制、半導體制造、生物制藥以及天然氣計量等多個行業。它直接輸出氣體的質量流量，從根本上解決了因工況溫度、壓力變化導致的測量誤差問題，為流程工業提供了可靠的數據支撐。
一、核心原理與內部構造
熱式氣體質量流量計的核心工作原理是熱擴散技術，具體實現方式主要為恒溫差法。儀表傳感器部分通常包含兩個高精度的鉑電阻溫度傳感器。其中一個作為基準傳感器，持續測量流經氣體的實際溫度（T1）；另一個則作為速度傳感器，被持續加熱至一個高于氣體溫度（T2）的恒定值。兩者之間維持一個恒定的溫差（ΔT = T2 - T1）。當氣體流過傳感器時，流動的氣體分子會帶走速度傳感器上的熱量，導致其溫度有下降趨勢。為了維持預設的恒定溫差，儀表的控制電路會動態調節對速度傳感器的加熱功率（電流）。氣體流速越快，帶走的熱量越多，所需維持溫差的加熱功率就越大。因此，加熱功率的變化量與氣體的質量流速（即單位時間內流過傳感器的氣體質量）之間存在著確定的函數關系。通過精確測量這一加熱功率，即可直接計算出氣體的質量流量。從原理公式 V = K [Q / ΔT]^1.87 / ρ_g 可以看出，流速V與加熱量Q、恒定溫差ΔT以及氣體密度ρ_g相關。由于采用了恒溫差控制，且傳感器溫度自動恒定高于介質溫度約30°C，該原理本身已內在補償了介質溫度變化的影響。同時，通過內置算法對氣體密度進行實時計算與補償（基于輸入的標準狀態密度、實時工況壓力與溫度），最終實現了對工況壓力、溫度變化不敏感的真正意義上的質量流量測量。
從內部構造來看，一臺典型的熱式氣體質量流量計主要由傳感器探頭、變送器（信號處理單元）和顯示/輸出單元構成。傳感器探頭是核心測量部件，其結構根據安裝方式分為插入式和管段式。插入式探頭適用于大口徑管道（通常DN65至DN1000），通過焊接底座或法蘭底座安裝，探頭長度可根據管徑定制，以確保傳感器位于管道中心流速區域。管段式則是一個完整的測量管段（通常DN10至DN300），兩端帶有法蘭、螺紋或卡箍連接，適用于中小口徑管道，測量精度通常更高。傳感器材質普遍采用316L不銹鋼，以應對多數工業氣體的腐蝕。變送器部分集成了高精度測量電路、微處理器和通訊模塊，負責執行恒溫差控制、信號放大、線性化處理、密度補償、流量計算及多種輸出信號的生成。外殼一般采用壓鑄鋁合金，防護等級可達IP65，確保在惡劣工業環境下的可靠性。
二、技術參數與運行特性
在標準技術參數方面，熱式氣體質量流量計的性能指標明確。其流速測量范圍寬廣，通常可達0.1 Nm/s 至 100 Nm/s（部分型號上限可達120 Nm/s），量程比寬，有利于應對流量波動大的工況。測量精度方面，管段式產品通常可達±1.5%讀數，插入式產品典型精度為±2.5%讀數。儀表響應時間快，一般小于1秒。它適用于絕大多數常見穩態氣體，如空氣、氧氣、氮氣、氬氣、天然氣、沼氣、煙氣等，但對于乙炔、三氯化硼等化學性質不穩定的氣體則不適用。介質工作溫度范圍寬泛，傳感器可耐受-40°C至300°C的環境，轉換器工作溫度一般為-20°C至55°C。工作壓力方面，插入式最高可達2.5MPa，管段式通常為1.6MPa。供電方式靈活，支持24VDC或220VAC，功耗通常低于7W。
其核心功能模塊豐富實用。現場顯示模塊采用多行背光液晶屏，可同時或輪巡顯示瞬時質量流量、標況體積流量、累計流量、介質溫度、流速等多種參數。信號輸出模塊標配4-20mA模擬量輸出（光電隔離，最大負載500Ω），并普遍集成數字通訊接口，如RS-485（支持Modbus-RTU協議）或HART協議，便于接入DCS、PLC或SCADA系統，實現遠程監控與數據集成。部分型號還提供脈沖輸出功能，用于連接流量積算儀或進行批量控制。報警功能模塊可提供1-2路繼電器常開觸點輸出，用戶可設定流量上下限、空管等報警條件，用于聯鎖控制或安全預警。
該儀表的運行特性鮮明。首先是“直接測量質量流量”，省去了額外的溫壓變送器和流量積算儀，簡化了系統構成，降低了總體成本與維護復雜度。其次是“寬量程比與低流速測量能力”，使其既能測量高速氣流，也能檢測極低的泄漏流速，在壓縮空氣系統節能審計和管道檢漏中優勢明顯。第三是“結構堅固，免維護”，傳感器無任何可動部件，不受管道振動影響，使用壽命長。第四是“數字化與智能化”，內部全數字化處理，參數設置靈活，支持在線組態，且具有自診斷功能。
三、適用場景與選型要點
熱式氣體質量流量計的適用環境廣泛，但也有一些工況限制。它要求被測氣體相對潔凈，介質中含塵量或液滴應盡可能少，長期運行下水分含量建議低于5%，以免污染傳感器影響精度和壽命。對于強腐蝕性氣體，需確認傳感器材質（如316L、哈氏合金等）的耐受性。安裝位置應選擇流場穩定的管段，避開閥門、彎頭、縮徑等擾流元件，通常要求前直管段長度不小于10倍管徑，后直管段不小于5倍管徑，以確保測量準確性。
結合實例，其細分應用行業與落地場景十分清晰。在環保行業，用于監測鍋爐、窯爐排放的煙氣流量，是CEMS（煙氣連續排放監測系統）的關鍵組成部分，為環保監管和排污費核算提供數據。在工業制造領域，用于工廠壓縮空氣總管、支管的精確計量，是能源管理系統（EMS）的基礎，幫助企業識別泄漏、評估設備效率、進行成本分攤。在化工與石化行業，用于測量反應釜進氣、保護氣、吹掃氣以及天然氣、沼氣等能源氣體的流量，參與過程控制與貿易結算。在半導體和生物制藥行業，用于高純度氣體（如氮氣、氬氣、特殊工藝氣體）的精密測量，保障生產工藝的穩定與安全。在市政領域，用于污水處理廠的沼氣產量計量、燃氣調壓站的流量監控等。
對于工程設計、采購與運維人員而言，掌握科學的選型方法至關重要。選型是一個系統工程，需按步驟確認關鍵參數：1. 確認測量介質：明確氣體種類、組分及其標準狀態密度（ρ_n）。這是流量計算的基礎，儀表需據此進行密度換算。2. 確定流量范圍：根據工藝設計，估算出工況下可能的最大、常用和最小流量。最好能提供標況體積流量（Nm3/h）范圍。結合管徑，可計算出流速，確保其在儀表量程（0.1-100 Nm/s）內，且常用流量點避開量程下限（如20%以上），以保證最佳測量精度。3. 確定工藝條件：包括管道內徑、工作壓力（MPa）、工作溫度（℃）、介質濕度及潔凈度。這決定了儀表的壓力等級、溫度等級選型以及是否需要前置過濾裝置。4. 選擇儀表類型與安裝方式：對于DN300及以上的大口徑管道，通常選用插入式，經濟性好，安裝維護方便（可帶壓安裝）。對于DN10-DN300的中小口徑管道，或對精度要求更高、管道振動較大的場合，優先選用管段式。5. 選擇過程連接與材質：根據管道法蘭標準（如HG/T20592）、壓力等級選擇匹配的法蘭。傳感器本體和探頭材質通常為304或316L不銹鋼，對于腐蝕性介質需特殊指定。6. 確定輸出與通訊需求：根據控制系統接口，選擇4-20mA、RS-485、HART等輸出組合。是否需要繼電器報警輸出。7. 確定供電與顯示：選擇24VDC或220VAC電源。是否需要現場顯示。8. 確認環境與防護：確認現場環境溫度、濕度、防爆要求（若有），選擇相應的防護等級（通常IP65）和防爆認證型號。
四、安裝與運維指南
在安裝環節，需遵循以下要點以確保最佳性能：安裝前務必確認管道內無雜物，傳感器探頭清潔無損傷。插入式流量計安裝時，需在管道上開孔并焊接或法蘭連接專用底座（帶球閥可實現不斷流安裝），插入深度必須保證傳感器位于管道中心軸線位置。管段式流量計安裝時，需保證流量計本體箭頭方向與流體流向一致，并按要求加裝密封墊片，均勻緊固法蘭螺栓。電氣連接時，需嚴格按說明書線序接線，做好電纜屏蔽與接地，避免信號干擾。對于分體式儀表，傳感器與變送器之間的專用電纜長度不宜過長，且需規范敷設。
日常運維是保障儀表長期穩定運行的關鍵。運維工作主要包括：定期巡檢，觀察現場顯示是否正常、穩定，有無異常報警；定期（如每季度或每半年）對流量計進行零點校準，通常在工藝停車無流狀態下進行；保持傳感器探頭的清潔，若介質較臟，需根據情況定期拆出清洗（使用軟布和適當溶劑，避免損傷鉑電阻膜）；檢查電氣接頭密封是否完好，防止進水進塵；定期對比現場顯示值與控制系統讀數，排查信號傳輸問題；記錄累計流量等重要數據，用于趨勢分析和設備管理。當儀表出現測量值異常波動、無輸出或輸出恒定等故障時，可先檢查供電、接線、參數設置是否正確，再檢查傳感器是否被污染或損壞，并參考產品手冊的故障診斷指南進行排查。
綜上所述，熱式氣體質量流量計以其獨特的原理和卓越的性能，在現代工業氣體計量中扮演著不可替代的角色。深入理解其技術內核，嚴謹遵循選型、安裝與運維規范，方能最大化發揮其技術優勢，為工業生產的安全、高效與智能化管理提供堅實可靠的數據基石。
