在工業自動化控制系統中，信號傳輸?shù)姆€(wěn)定性和可靠性是保障生產安全與效率的基石。現場環境復雜多變，各類傳感器、變送器產生的微弱電信號在傳輸至DCS、PLC等控制系統時，極易受到電磁干擾、地環路干擾以及不同設備間電位差的影響，導致信號失真、控制失靈，甚至損壞后端昂貴設備。信號隔離器，正是為解決這一系列工程痛點而生的關鍵接口儀表。它如同信號傳輸路徑上的“安全衛士”與“翻譯官”，通過電氣隔離技術，切斷干擾路徑，同時實現信號形式的轉換與分配，廣泛應用于石油化工、電力能源、冶金制造、環保水處理等行業的重大工程項目中，是構建穩定、可靠工業神經網絡的必備組件。
一、測量原理與內部構造
信號隔離器的核心使命是實現輸入、輸出以及供電電源之間的電氣隔離。其工作原理并非簡單的直通傳輸，而是通過精密的信號處理電路完成的“調制-隔離-解調”過程。以處理一路4-20mA電流信號為例，隔離器首先將輸入的電流信號通過半導體器件轉換為高頻的調制信號。這個調制信號隨后被送入隔離單元——這是隔離器的“心臟”。主流的隔離技術分為電磁隔離（基于變壓器耦合）和光電隔離（基于光電耦合器）兩種路徑。調制信號通過隔離單元后，原有的電氣連接被完全切斷，干擾被阻擋在隔離屏障之外。最后，解調電路將已隔離的調制信號還原成標準的4-20mA電流信號輸出。整個過程確保了輸出信號與輸入信號在電氣上完全獨立，僅保留精確的線性對應關系。

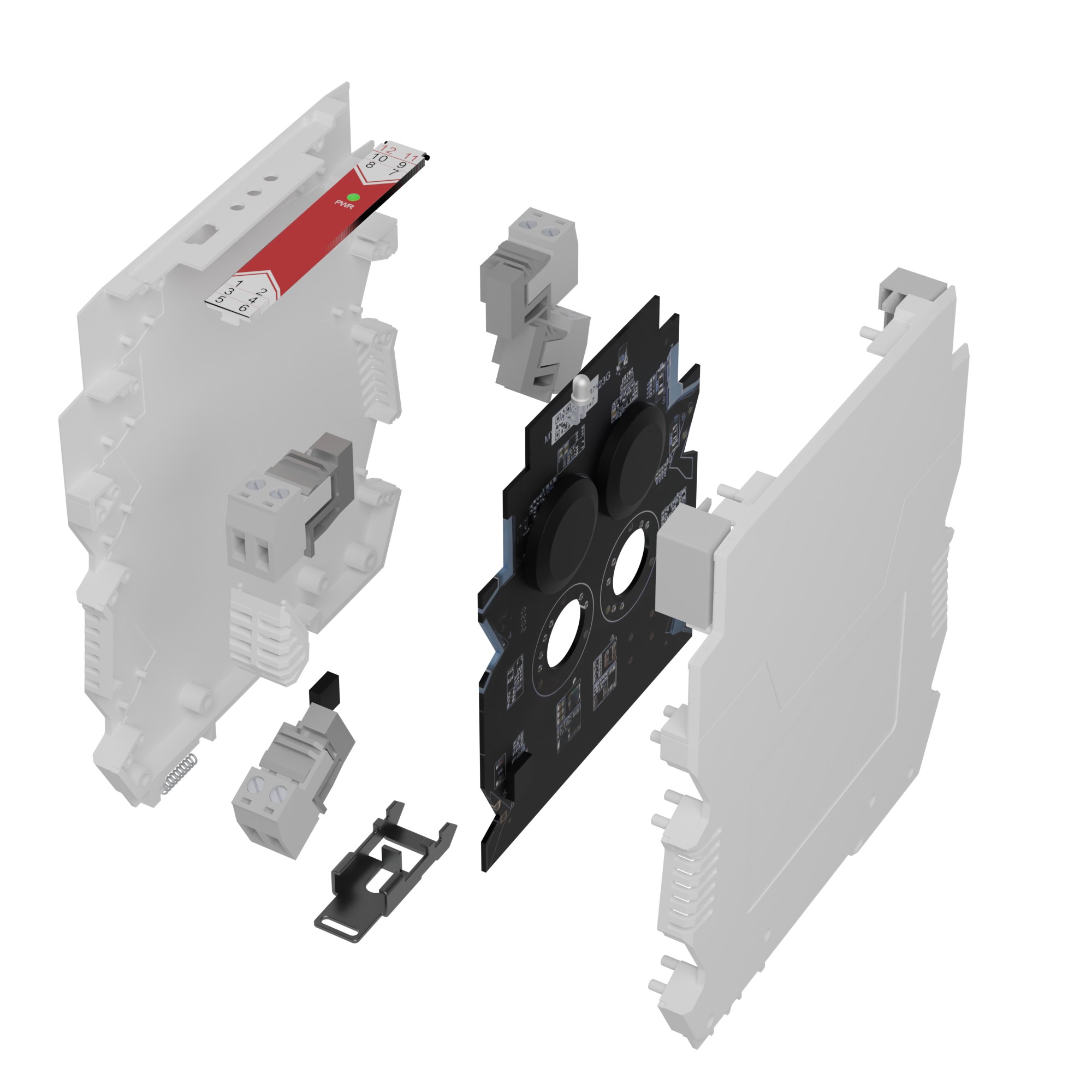

深入產品內部，其構造緊湊而高效。核心電路板集成了信號調理、隔離轉換、功率驅動等模塊。對于需要為現場兩線制變送器供電的配電型隔離器，還內置了精密的隔離電源模塊。外殼通常采用阻燃工程塑料，尺寸設計充分考慮工業機柜的密集安裝需求，例如常見的超薄款厚度僅為13毫米，支持35毫米DIN標準導軌卡裝，極大節省了控制柜內的空間。接線端子采用可插拔設計，使用M3螺絲緊固，支持0.5至2.5平方毫米的線纜，便于安裝與后期維護。
二、技術參數與功能模塊
衡量一臺信號隔離器的性能，有一系列嚴謹?shù)募夹g(shù)參數。傳輸精度是首要指標，高端產品在基準溫度（如20℃）下可達0.1%FS（滿量程）的精度，這意味著在20mA量程下，誤差不超過0.02mA。隔離強度，即絕緣強度，通常要求輸入、輸出、電源三端之間能承受1500Vrms至2000Vrms、歷時1分鐘的工頻耐壓測試，確保可靠的隔離能力。響應時間表征了信號跟蹤速度，電流信號響應可快至2毫秒以內，電壓信號則在10毫秒左右。環境適應性方面，工作溫度范圍通常覆蓋-20℃至+60℃，存儲溫度范圍更寬，以滿足各類工業現場環境。此外，低功耗設計（單路輸出常低于1W）、良好的電磁兼容性（符合GB/T 18268或IEC 61326標準）以及微小的溫度漂移（如≤50ppm/℃）都是重要的性能考量點。
針對“電磁隔離與光電隔離孰優孰劣”這一技術選擇問題，需從原理與適用場景客觀分析。電磁隔離技術利用變壓器磁耦合傳遞信號，其優點是線性度極佳、帶寬較寬、長期穩定性好，且本身不產生額外的功耗，在需要高精度、快速響應且信號頻率較高的場合表現出色。然而，變壓器易受外部強磁場干擾，且體積相對較大，制造工藝更復雜。光電隔離技術則利用發光二極管（LED）和光敏元件（如光電晶體管）通過光媒介傳遞信號。其最大優勢在于抗電磁干擾（EMI）能力極強，因?yàn)楣庑盘?hào)完全不受電磁場影響；同時，它能夠?qū)崿F(xiàn)輸入與輸出之間極高的隔離電壓，且體積可以做得更小，成本往往更具競爭力。但光電耦合器存在非線性區，需要額外的線性補償電路，其響應速度受限于光電轉換效率，并且LED存在長期光衰的可能性。因此，不存在絕對的“更好”，只有“更合適”。在對電磁干擾極其敏感、空間受限、且對成本控制要求較高的場合，光電隔離器是可靠的選擇；而在追求極限精度、超快動態響應和超寬頻帶信號處理的精密測量與控制系統中，電磁隔離器可能更具優勢。許多現代高端隔離器也會采用混合技術，以兼顧不同性能需求。
信號隔離器的功能模塊根據其類型而有所側重。除了基礎的信號隔離模塊，常見功能還包括：信號轉換模塊（如將RTD/熱電偶的電阻/毫伏信號轉換為標準電流/電壓信號）、配電模塊（為兩線制變送器提供隔離的18-24V直流工作電源）、信號分配模塊（將一路輸入信號隔離復制為兩路完全相同的輸出，驅動不同設備）以及報警設定模塊等。這些模塊的組合，使得隔離器能夠靈活應對“一入一出”、“一入二出”、“二入二出”等各種通道配置需求。
三、運行特性與適用場景
在實際運行中，信號隔離器展現出高可靠性、免維護的特點。其運行特性穩定，一旦正確安裝配置，通常無需頻繁調整。然而，它并非萬能，有其明確的適用環境與限制。首先，絕大多數通用型信號隔離器設計用于安全場所，嚴禁在易燃易爆的防爆區域使用，此類場合需選用本質安全型隔離柵。其次，它需在清潔、干燥的室內環境工作，防護等級一般為IP20，防止冷凝和粉塵侵入。安裝時，接線電纜應遠離大功率變頻器、繼電器等強電磁干擾源，避免并行敷設，以最大限度發揮其抗干擾能力。供電電源需嚴格控制在額定范圍內（如DC20-35V），嚴禁接入交流電源。
其應用場景遍布工業各個角落。在石化行業，隔離器用于隔離來自儲罐液位計、管道壓力變送器的信號，防止雷擊浪涌或不同接地電位損壞中央控制室的DCS卡件。在電力行業，它用于發電機繞組溫度、鍋爐壓力等信號的隔離傳輸，保障電網監控系統的數據準確。在冶金行業的高爐、軋線旁，隔離器處理著高溫、強振動環境下的熱電偶信號，確保工藝控制的穩定性。在環保水處理廠的PLC控制柜內，隔離器將遍布廠區的pH、溶解氧、流量等傳感器信號進行集中隔離處理，再送入上位機系統。每一個案例背后，都是隔離器在默默守護著信號傳輸?shù)募儍襞c安全。
四、產品選型與安裝運維指南
面對市場上型號繁多的產品，正確的選型是關鍵。選型應遵循以下步驟：首先，明確輸入信號類型與量程（如4-20mA、0-10V、Pt100等）；其次，確定所需的輸出信號類型與量程；第三，確認是否需要為現場儀表配電；第四，根據系統需求決定通道數量（1入1出、1入2出等）；第五，核對安裝尺寸、功耗、精度等級、隔離強度等參數是否滿足項目設計要求；最后，考慮特殊需求，如是否需要HART協議通過、更高的防雷等級或更寬的工作溫度范圍。參考國家標準GB/T 28471系列對隔離式安全柵的技術要求，也有助于評估產品的規范性與可靠性。
安裝過程雖不復雜，但細節決定成敗。確保在斷電狀態下操作。將隔離器卡入35毫米DIN導軌時，應聽到鎖緊卡扣到位的清脆聲響。接線前仔細閱讀端子圖，使用合適規格的電纜，并確保接線牢固，避免虛接。電源線、輸入線、輸出線最好分開走線，或采用屏蔽電纜并將屏蔽層單端接地。安裝完成后，先上電檢查電源指示燈是否正常，再接入輸入信號，用萬用表測量輸出信號是否與預期一致。
日常運維主要集中在狀態監測與定期檢查。觀察設備運行指示燈是否正常。在系統定期檢修時，可以檢查接線端子有無松動、氧化，柜內積塵情況并及時清理，確保散熱良好。除非參數需要變更，否則無需對隔離器本身進行調節。若發現信號異常，可遵循“從簡到繁”的原則排查：先確認前端傳感器信號是否正常、供電是否穩定、接線是否無誤，最后再考慮隔離器單元本身。高品質的隔離器平均無故障時間（MTBF）極長，本身就是為了工業環境下的長期穩定運行而設計。
總而言之，信號隔離器雖是小巧的輔助儀表，卻在現代工業自動化系統中扮演著不可或缺的角色。理解其原理、掌握其特性、根據實際工況在電磁隔離與光電隔離等技術路徑中做出恰當選擇，并規范地進行選型、安裝與維護，是每一位工業自動化工程師、運維人員及采購決策者應具備的專業素養。它不僅是信號的橋梁，更是系統穩定運行的保險，在數字化、智能化的工業浪潮中，持續為可靠的數據流動保駕護航。
