在工業過程自動控制系統中，溫度隔離器扮演著至關重要的角色。它能夠將現場熱電阻、熱電偶等溫度傳感器輸出的微弱或非標準信號，轉換為控制系統（如DCS、PLC）可直接識別的標準電流或電壓信號（如4-20mA、0-10V），并實現輸入、輸出、電源之間的三端電氣隔離。這種隔離機制有效隔離了現場復雜電磁環境引入的干擾，保護后端控制系統免受地環路、共模電壓等影響，從而顯著提升整個測量回路的穩定性和可靠性。其核心優勢在于抗干擾能力強、信號轉換精準、安裝維護便捷，因此在石油化工、電力冶金、制藥食品、環保監測等對溫度監控要求嚴苛的行業中被廣泛應用。然而，許多選型失敗或現場應用問題，根源往往在于未能系統性地匹配傳感器分度號與隔離器的輸入量程，導致測量不準、信號異常甚至設備無法工作。本文將深入剖析這一關鍵環節，提供一套完整的選型方法論。
一、選型維度：傳感器分度號與量程的精準匹配
溫度隔離器的選型，首要且核心的任務是確保其輸入參數與前端溫度傳感器完全匹配。這并非簡單的“有信號輸入即可”，而是需要精確對應傳感器的類型（分度號）和其對應的溫度測量范圍（量程）。
1. 識別傳感器分度號
分度號是溫度傳感器的“身份證”，它定義了傳感器材料與溫度-電勢（或電阻）的對應關系。選型時必須首先明確。常見的熱電阻分度號包括Pt100、Pt1000、Cu50、Cu100等，其中Pt100應用最為廣泛。熱電偶的分度號則更為多樣，如K型（鎳鉻-鎳硅）、E型（鎳鉻-康銅）、J型（鐵-康銅）、T型（銅-康銅）、S型（鉑銠10-鉑）、B型（鉑銠30-鉑銠6）等。不同分度號的傳感器，其測溫范圍、精度、線性度、適用環境均不相同。例如，K型熱電偶適用于0-1100℃的氧化性及惰性氣氛，而S型則常用于更高溫度（最高約1600℃）的精密測量。隔離器必須配置為接收對應分度號的信號，否則無法正確解讀傳感器數據。
2. 確定傳感器量程
確定了分度號，下一步是明確傳感器的實際測溫范圍。這個范圍并非傳感器的理論極限，而是根據具體工藝需求設定的有效測量區間。例如，一個Pt100傳感器，理論上可用于-200℃至+850℃，但在某個蒸汽管道監測應用中，實際工藝溫度范圍可能僅為50℃至180℃。量程的選擇應遵循“覆蓋工藝范圍并留有余量”的原則，通常將工藝常態溫度置于量程的30%-70%區間，上下各留10%-20%的裕量以應對波動。量程過窄可能導致超限報警，過寬則會降低測量分辨率。
3. 匹配隔離器輸入配置
現代智能溫度隔離器通常支持通過上位機軟件或撥碼開關配置輸入類型和量程。在選型時，需確認目標隔離器型號是否支持所需的分度號及量程范圍。例如，對于前述蒸汽管道案例，需選擇支持Pt100輸入，且量程可設置為0-200℃（覆蓋50-180℃并留有余量）的隔離器型號。部分高端型號支持“全切換”功能，即可通過軟件自由切換多種分度號和量程，靈活性更高，適用于測點類型可能變化的場合。
4. 輸出信號與系統對接
匹配好輸入后，需根據控制系統的接口要求選擇隔離器的輸出信號。最常用的是4-20mA兩線制電流輸出，具有抗干擾能力強、傳輸距離遠的優點。若需接入PLC的模擬量輸入模塊，也可能需要0-10V或0-5V電壓信號。輸出量程通常與輸入量程線性對應，例如，0-200℃的Pt100輸入對應輸出4-20mA。需注意輸出負載能力，電流輸出需確保回路總電阻（包括線阻和接收設備內阻）不超過隔離器的最大負載限制（例如550Ω）。
5. 環境與安裝適應性
除了電氣參數，還需考慮安裝環境。隔離器的工作溫度范圍通常為-20℃至60℃，應安裝在儀表柜、控制室等環境相對良好的位置，避免高溫、高濕、強腐蝕或振動沖擊。采用標準的35mm DIN導軌安裝方式，節省空間。需確保供電電源在要求范圍內（如20-35VDC），并注意其功耗，以便計算電源容量。
二、案例解析：分度號與量程匹配的實際應用
案例一：石化行業加熱爐管壁溫度監測。某煉油廠加熱爐需要監測爐管外壁溫度，以防止過熱。工況為高溫、氧化性氣氛，溫度范圍約400-800℃。原使用普通溫度傳感器配合普通變送器，信號受強電磁干擾嚴重，讀數跳動。解決方案：選用K型熱電偶（適用于氧化氣氛及此溫度段）作為傳感器，配合一臺支持K型熱電偶輸入、量程設置為0-1100℃的溫度隔離器。隔離器將信號轉換為4-20mA輸出至DCS，實現了輸入、輸出與電源的三端隔離，徹底消除了干擾，溫度顯示穩定準確，為優化燃燒控制提供了可靠依據。
案例二：制藥行業發酵罐溫度控制。生物制藥發酵過程對溫度控制精度要求極高，通常控制在37℃±0.5℃。介質為培養液，要求衛生無污染。原系統響應慢，控制波動大。解決方案：選用Pt100三線制衛生型螺紋溫度傳感器（A級精度），插入深度經過計算確保感溫點位于罐體有效區域。配合一臺支持Pt100輸入、量程設置為0-100℃（高分辨率段覆蓋工藝點）的高精度溫度隔離器。隔離器快速響應（≤500ms），并將信號穩定傳輸至PLC，參與PID控制回路，最終將罐內溫度波動控制在±0.2℃以內，顯著提升了產品得率。
案例三：環保行業煙氣脫硫入口溫度監測。煙氣成分復雜，含硫化物、水分，具有腐蝕性，溫度在120℃左右波動。原有測溫元件腐蝕損壞快，信號不準。解決方案：選用防腐型鎧裝K型熱電偶，保護套管材質針對酸性環境選擇。配合一臺支持K型熱電偶輸入、量程設置為0-200℃的溫度隔離器。隔離器本身安裝在遠離煙道的儀表箱內，惡劣環境僅由耐腐傳感器應對。穩定的隔離信號上傳至環保監控系統，確保了排放數據的連續準確監測，滿足環保法規要求。
三、品牌服務與支持

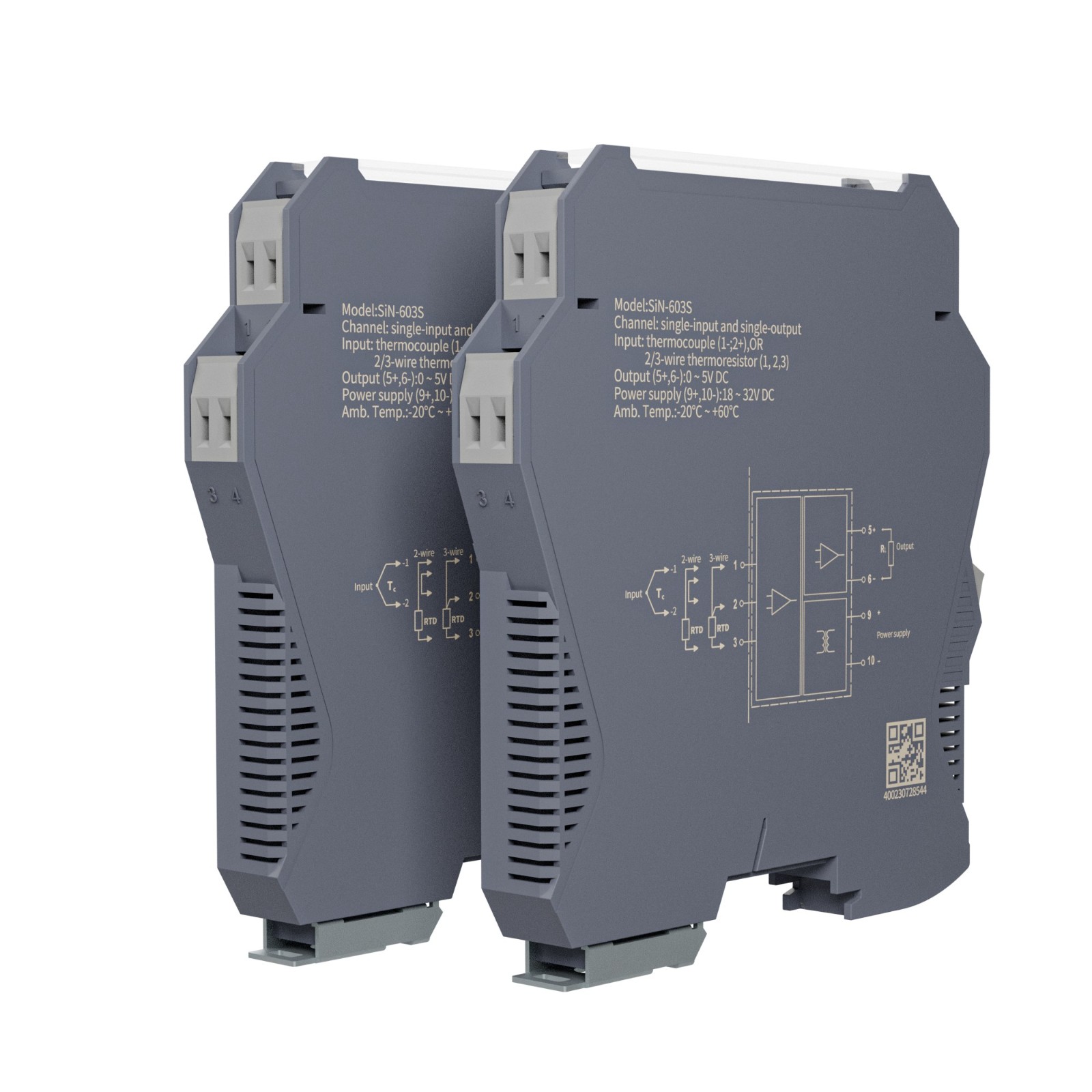

在工業自動化領域，杭州米科傳感技術有限公司提供了專業的信號隔離解決方案。其MIK系列溫度隔離器產品線，設計注重可靠性、易用性與經濟性。例如，MIK-503S溫度隔離器支持熱電偶、熱電阻及毫伏信號輸入，輸出4-20mA、0-10V等標準信號，采用DC20-32V寬壓供電，精度等級為0.2級，絕緣耐壓高達3kVrms，能夠滿足大多數工業場合的隔離轉換需求。另一型號MIK-403Y溫度隔離器，提供一進一出、一進二出等通道類型，同樣支持多種熱電阻和熱電偶輸入，輸出可選有源或無源的4-20mA信號。米科不僅提供產品，還配套有清晰的安裝指導手冊，對于復雜系統可提供遠程調試支持，并擁有完善的校準服務體系，確保儀表在生命周期內保持測量精度。
四、總結
為不同工況選擇溫度隔離器，其本質是構建一個從現場傳感器到控制系統的可靠、精準的信號橋梁。對于清潔流體（如循環水）的常規監測，可選用標準Pt100傳感器配通用型溫度隔離器；對于帶有顆粒、腐蝕性雜質或粘稠的流體，需重點考慮傳感器的安裝方式（如法蘭式、卡箍式便于清洗）和材質（如316L不銹鋼、哈氏合金），隔離器則需確保其輸入能與特種傳感器匹配；對于貿易結算或關鍵工藝控制點，必須選用高精度傳感器（如A級Pt100或Ⅰ級熱電偶）和高精度、低漂移的溫度隔離器，并定期進行校準。
常見問題解答（FAQ）：
Q1: 我的現場是Pt100傳感器，但隔離器只有熱電偶輸入選項，可以通用嗎？
A1: 絕對不可以。熱電阻（如Pt100）和熱電偶是兩種完全不同的測溫原理和信號類型。熱電阻是電阻隨溫度變化，需要隔離器提供測量電流；熱電偶是產生熱電勢。必須選擇支持“熱電阻”輸入類型且明確列出Pt100的隔離器型號。
Q2: 傳感器量程是-50~200℃，隔離器量程設置成0-200℃可以嗎？
A2: 不建議。這會導致-50~0℃的溫度無法被正確測量和輸出（輸出可能始終為下限）。應選擇量程范圍能完全覆蓋傳感器工作范圍的隔離器，或選擇量程可設置為-50~200℃的型號。
