在化工、制藥、環保等涉及腐蝕性介質測量的工業領域，壓力變送器的選型直接關系到生產安全、測量精度與設備壽命。一款合格的防腐壓力變送器，其核心在于能夠抵御介質的化學侵蝕，確保長期穩定運行。然而，選型失敗往往源于對關鍵參數，特別是與介質直接接觸的膜片材質和殼體材料的誤配。本文將系統性地剖析防腐壓力變送器的選型要點，聚焦于膜片與殼體的材料選擇，并結合實際應用場景，提供一套可操作的選型方法論。
一、選型指南
1.介質與工況適配：選型的首要前提
選型的起點是明確被測介質。防腐壓力變送器主要應用于酸、堿、鹽溶液、有機溶劑等腐蝕性流體的壓力測量。其核心優勢在于采用了特殊的耐腐蝕材料來隔離敏感元件。例如，對于鹽酸、硫酸等強酸介質，或氫氧化鈉等強堿介質，常規不銹鋼材質會迅速腐蝕，必須選用更高等級的耐腐材料。然而，任何材料都有其局限性。需要特別注意的是，基于陶瓷膜片的防腐壓力變送器不適用于含有氫氟酸的工況，因為氫氟酸會腐蝕陶瓷。
除了介質化學性質，工況參數同樣關鍵。工作溫度范圍需覆蓋介質溫度與環境溫度。例如，某型號的補償溫度范圍為-10℃至70℃（量程大于60kPa時），介質溫度范圍為-20℃至85℃。這意味著在超出此范圍的極端高溫或低溫環境下，需考慮特殊定制或采取隔熱/伴熱措施。壓力方面，需確保被測壓力在變送器的量程范圍內，并留有適當余量。常規過載壓力為滿量程的200%，但長期在過載邊緣運行會損害傳感器壽命。防爆等級則取決于安裝區域是否屬于爆炸性危險環境，需根據國家標準（如GB 3836）選擇相應防爆認證的產品。
2.精度等級與功能取舍：平衡成本與需求
精度是衡量變送器性能的核心指標之一。在防腐壓力變送器中，常見精度等級有0.5級和1.0級。選擇時需權衡成本與實際需求。對于貿易結算、關鍵工藝控制或需要高精度數據參與聯鎖的場合，0.5級精度是必要的，它能將誤差控制在更小范圍內，確保計量準確性和工藝穩定性。對于一般的流程監控、液位測量或非關鍵參數指示，1.0級精度已能滿足要求，且更具成本效益。需要注意的是，某些高精度型號（如0.5級）可能對極小量程（如±50kPa以內）有限制，選型時需核對具體型號的規格表。
功能取舍還包括顯示與輸出方式。帶現場數顯的功能便于本地巡檢和調試，但需注意，若選擇“直接引線”的電氣接口方式，則通常無法配置顯示屏。輸出信號的選擇則取決于控制系統接口。傳統的二線制4-20mA輸出抗干擾能力強，傳輸距離遠，是工業現場最通用的選擇，其供電范圍通常為9-36VDC。RS485輸出（支持Modbus協議）則便于組建多點數字網絡，實現遠程集中監控與數據采集，適合智能化改造項目。1-5V電壓輸出則適用于一些特定的接收設備。
3.關鍵部件選材：膜片與殼體的防腐核心
對于防腐壓力變送器，與介質接觸的“關鍵部件”主要指過程連接件、密封圈以及隔離膜片。這些部件的材料選擇直接決定了產品的耐腐蝕能力。
膜片材質：這是隔離介質與傳感器芯體的第一道屏障。主流防腐變送器多采用陶瓷膜片。陶瓷具有極高的硬度、優異的耐磨性和極佳的化學惰性，能抵抗絕大多數強酸、強堿和有機溶劑的腐蝕，且長期穩定性好。其缺點是脆性較大，不抗劇烈機械沖擊，且如前所述，忌用于氫氟酸環境
過程連接與殼體材質：這是與介質接觸或處于腐蝕性環境中的結構部件。常見選項有
聚四氟乙烯（PTFE）：被譽為“塑料王”，具有極其優異的化學穩定性，幾乎耐所有強酸、強堿和有機溶劑，使用溫度范圍廣。采用PTFE外殼和過程連接的變送器，能實現從內到外的全面防腐，適用于強腐蝕環境。
聚丙烯（PP）：耐腐蝕性良好，尤其對多數無機酸、堿、鹽溶液穩定，且成本低于PTFE。但其耐溫性和對部分有機溶劑的耐受性不及PTFE。選型時需注意，某些較大量程（如0-4MPa）可能僅限PP材質可選，這是由材料機械強度決定的。
密封圈材質：通常配套使用氟橡膠（FKM），它在保持良好彈性和密封性能的同時，也具有較好的耐介質性能，是防腐場合的常用選擇。
選材建議：對于未知或成分復雜的強腐蝕介質，優先推薦全PTFE配置（膜片陶瓷，連接件與外殼PTFE）。對于明確的酸堿鹽溶液且工況溫和的場合，PP材質是性價比之選。務必向供應商索取詳細的材料耐腐蝕對照表，進行嚴格比對。
4.安裝與管路要求：確保測量準確的基礎
正確的安裝是變送器發揮性能的保障。防腐壓力變送器通常結構小巧，安裝方便，可直接通過螺紋（如M20×1.5、G1/2、NPT1/2）安裝在測量點。安裝時需注意：避免在螺紋連接處發生泄漏，否則會導致測量不準；搬運安裝時應小心，防止碰撞損傷內部陶瓷膜片；露天安裝需做好防曬防雨措施，盡管其防護等級可達IP65。
當介質溫度過高（接近或超過變送器允許的介質溫度上限）、含有固體顆粒或易結晶時，不建議直接安裝，應使用引壓管并可能配套安裝冷凝彎、隔離罐或吹掃裝置。引壓管應盡可能短，并避免形成液囊或氣塞。對于蒸汽測量，引壓管需充滿冷凝水，以防高溫蒸汽直接沖擊傳感器。信號電纜應單獨敷設，遠離大功率動力電纜，以減少電磁干擾。
5.輸出與通訊協議：連接控制系統的橋梁
輸出方式的選擇需與上位控制系統匹配。
4-20mA模擬輸出：仍是工業主流，具有線路簡單、抗干擾、可傳輸較長距離（取決于導線電阻和供電電壓）的優點。其本質是二線制，電源與信號共用一對導線。
RS485數字通訊：采用Modbus RTU等協議，一根總線可掛接多個儀表，節省布線成本，并能傳輸更多信息（如壓力值、單位、狀態等）。適用于新建的智能化工廠或改造項目，便于接入DCS、PLC或SCADA系統。其響應時間通常略長于模擬輸出型。
電壓輸出（1-5V/0-5V）：適用于短距離傳輸且接收設備為電壓輸入的場合，需注意線路壓降的影響。
選配時，若現場已有成熟的DCS/PLC系統，沿用4-20mA接口最為穩妥。若規劃設備聯網、數據上傳MES或云平臺，RS485輸出是更面向未來的選擇。
二、應用案例
案例一：制藥行業純化水系統壓力監控
某生物制藥企業，在純化水制備單元需監測多級過濾器和反滲透膜的前后壓差。介質為高純水，對離子析出有嚴格要求，且系統需定期進行CIP（原位清洗），清洗介質為稀堿液。
工況與問題：介質腐蝕性雖不強，但要求材質潔凈、無污染，且需耐受間歇性的堿洗。最初選用普通316L不銹鋼壓力表，在堿洗后出現讀數漂移和內部銹蝕風險。

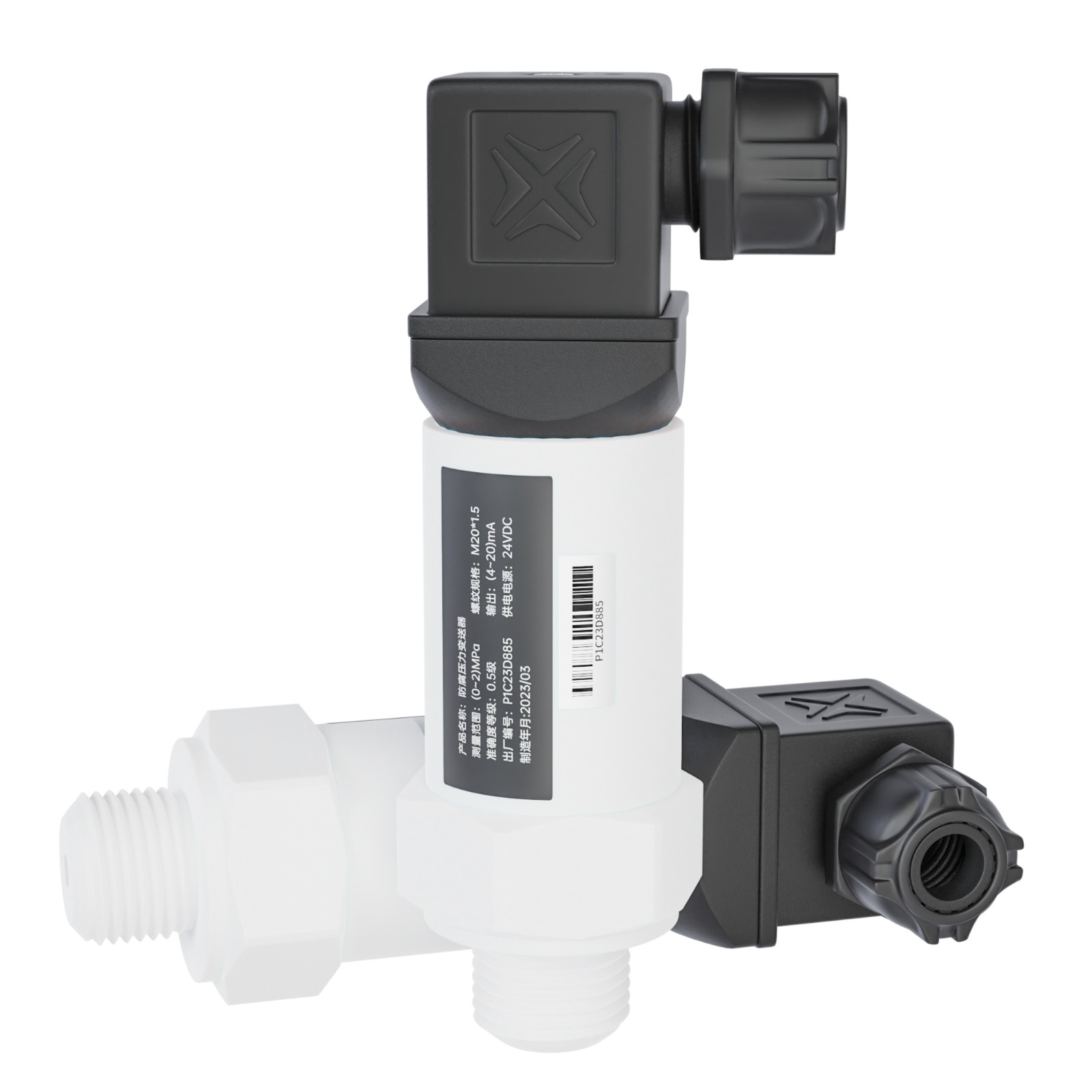

解決方案：更換為P302系列防腐壓力變送器，過程連接與外殼選用聚丙烯（PP）材質，膜片為陶瓷。PP材質滿足潔凈要求，且完全耐受稀堿液腐蝕。輸出采用4-20mA信號接入PLC，實現壓力實時監控與報警，保證了水質穩定和系統安全。
案例二：環保行業酸性廢水處理PH調節池
一座工業污水處理廠，在調節池通過加酸/堿控制PH值。需要測量池內液位（通過靜壓換算），介質為成分復雜的酸性工業廢水，含有多種無機酸和少量有機物
工況與問題：介質腐蝕性強，且含有懸浮固體。原有投入式液位計的不銹鋼膜片很快被腐蝕穿孔，導致傳感器損壞。
解決方案：選用P302-B型防腐壓力變送器，其全聚四氟乙烯（PTFE）外殼和過程連接提供了全方位的保護，陶瓷膜片抵御了介質的化學攻擊。安裝時，在螺紋接口前加裝了一個小型燒結過濾器，防止固體顆粒堵塞壓力接口。變送器輸出RS485信號，通過無線網關將數據上傳至中控室，實現了遠程監控，大大降低了維護人員暴露在腐蝕性環境中的風險。
案例三：化工中間體儲罐壓力安全聯鎖
一家精細化工企業，其氯代烴中間體儲罐需要監測罐內壓力，并參與安全聯鎖系統（SIS）。介質為揮發性、有毒的有機氯化物，對許多塑料和橡膠有溶脹作用。
工況與問題：介質腐蝕性強，且測量關乎重大安全，要求儀表精度高、可靠性強、響應快。普通材質難以長期穩定工作。
解決方案：經過材料兼容性測試，選定全PTFE材質的防腐壓力變送器。為確保聯鎖系統可靠性，選擇了0.5級精度、4-20mA輸出的型號，其響應時間≤10ms，滿足安全系統快速響應的要求。變送器取得相應的防爆認證，安裝在儲罐頂部氣相空間，信號直接接入安全儀表系統，為儲罐超壓泄放提供了可靠的觸發信號。
三、品牌服務與支持
在工業自動化儀表領域，杭州米科以提供穩定可靠的測量解決方案而受到關注。其產品線注重在復雜工業環境下的適用性與耐用性。對于防腐類壓力測量需求，米科可提供相應的技術咨詢與產品支持。需要注意的是，關于具體的防腐壓力變送器型號（如P302系列）的詳盡技術參數、可選材質組合及量程代碼，建議直接咨詢杭州米科的技術人員以獲取最新的選型手冊和精準報價。專業的儀表供應商不僅能提供合格的產品，更能提供包括安裝指導、遠程調試支持乃至定期校準服務在內的全套解決方案，這對于保障儀表長期穩定運行、減少非計劃停機至關重要。
四、選型總結
綜上所述，為不同工況選擇防腐壓力變送器，可遵循以下路徑：對于干凈的腐蝕性液體（如酸、堿、鹽溶液），優先根據介質濃度和溫度選擇PP或PTFE殼體，核心是陶瓷膜片。對于含雜質或顆粒的腐蝕性流體，在材料防腐的基礎上，需考慮加裝過濾器或采用膜片隔離式安裝。對于貿易結算或安全聯鎖等關鍵應用，必須在滿足防腐要求的前提下，優先選擇0.5級或更高精度，并確保其響應時間和可靠性符合系統要求。
FAQ：
1. Q：如何判斷我的介質是否適用PTFE材質？
A：PTFE幾乎耐所有化學介質，但極少數強氧化劑如熔融堿金屬、三氟化氯在高溫下可能對其產生影響。最可靠的方法是提供介質詳細成分、濃度、溫度，由供應商依據材料化學兼容性表進行確認。
2. Q：防腐壓力變送器需要多長的校準周期？
A：校準周期取決于使用環境、介質特性及對精度要求的嚴格程度。一般建議在穩定工況下每1-2年校準一次；在苛刻或關鍵應用場合，可能需縮短至半年或更短。長期穩定性指標（如±0.5%FS/年）可作為參考。
