在工業自動化控制系統中，壓力變送器如同感知神經末梢，其測量數據的準確性與可靠性直接關系到生產安全、工藝優化與成本控制。單晶硅壓力變送器，憑借其核心傳感單元——單晶硅材料的卓越性能，已成為高要求應用場景下的主流選擇。其測量原理基于壓阻效應，當單晶硅膜片受到壓力作用時，其電阻值發生線性變化，通過精密電路測量這種變化，即可精確計算出所受壓力值。得益于單晶硅材料本身出色的機械性能、化學穩定性以及對微小壓力變化的極高靈敏度，這類變送器實現了高精度與長期穩定的統一，被廣泛應用于石油、化工、電力、冶金、水務、環保、食品、醫藥等眾多工業領域，用于監測管道壓力、儲罐液位、反應器壓力等關鍵參數。
然而，許多選型失敗或現場應用問題的根源，并非產品本身質量缺陷，而在于參數配置與工況需求的不匹配。例如，為高溫蒸汽環境選用了標準溫度范圍的型號，或在強腐蝕性介質中使用了普通不銹鋼膜片，都可能導致測量失準甚至設備損壞。因此，建立一套系統化的選型方法論至關重要，它應涵蓋從介質特性到最終信號輸出的全鏈路考量。
一、選型指南
1.介質與工況適配：精準匹配是可靠性的基石
選型的第一步，是深刻理解被測介質與安裝環境。單晶硅壓力變送器適用于測量氣體、蒸汽、液體等多種介質。對于腐蝕性介質，如氯堿工業中的濕氯氣、制藥行業中的某些酸堿溶液，必須慎重選擇與介質接觸部分的材質。標準膜片材質為316L不銹鋼，具有良好的通用耐腐蝕性。但對于更強腐蝕環境，如含氯離子、氟離子的工況，需考慮哈氏合金C或鉭（Ta）材質的膜片。鉭膜片具有極佳的耐腐蝕性，但需注意，其應用通常限定在特定量程范圍（如0-250kPa至3MPa）且填充液需選擇硅油。
環境溫度與介質溫度是另一對關鍵參數。變送器本身的環境溫度工作范圍可達-40℃至85℃（帶一體化LCD顯示時，顯示模塊工作溫度為-20℃至70℃）。測量介質溫度范圍則與傳感器填充液有關：充硅油傳感器通常為-40℃至120℃；若充填惰性填充液，介質溫度上限可擴展至160℃。在高溫應用，如鍋爐蒸汽壓力測量或反應釜高溫介質監測時，必須確保所選型號的介質溫度上限高于實際最高工作溫度，并考慮安裝散熱片或冷凝彎管（如304不銹鋼冷凝彎管）以保護傳感器。對于存在爆炸性氣體環境的區域，需選擇具備相應防爆認證（如Ex d IIC T6 Gb）的型號，確保本質安全。
2.口徑與流量計算：讓儀表工作在最佳區間
這里的“口徑”概念，對于壓力變送器而言，更側重于量程的合理選擇。一個普遍的原則是：被測壓力的常規工作值，應落在所選量程的1/2至2/3區間。這既能保證在壓力波動時有足夠的余量，避免頻繁觸及量程上下限，又能讓傳感器工作在線性度最佳、相對誤差最小的區段，從而充分利用其高精度優勢。
例如，某供水管網泵站出口的穩態工作壓力約為0.8MPa，壓力波動范圍在0.6MPa至1.0MPa之間。若選擇0-1MPa的量程，常規工作點0.8MPa正好處于量程的80%，雖然可用，但波動上限已接近滿量程，安全余量不足。更優的選擇是0-1.6MPa量程，此時0.8MPa的工作點位于量程中點，1.0MPa的波動上限也在量程的62.5%處，留有充足余量，測量精度更有保障。建議量程比（TD，即最大量程與調節量程之比）不大于10，過大的量程比會對標定后的實際精度產生負面影響。
3.精度等級與長期穩定性：權衡投資與價值
精度與長期穩定性是單晶硅壓力變送器的核心賣點，也是選型時需要重點權衡的經濟與技術指標。單晶硅壓力變送器通常提供±0.075%FS（萬分之7.5級）和±0.1%FS（0.1級）兩種高精度等級。這里的穩定性，特指在參考條件下，每年或每幾年輸出信號的最大變化，是衡量?jī)x表能否“經久耐用、歷久彌新”的關鍵。知識庫資料顯示，其長期穩定性可達±0.1%FS/3年甚至±0.2%FS/5年。
不同應用場景對這兩項指標的側重點不同：
1. 貿易結算與計量交接：如化工廠與外部公司的原料氣體輸送結算、水務公司的區域流量計費。此類應用對精度要求極為苛刻，任何測量偏差都直接轉化為經濟損失。應首選0.075級甚至更高精度的型號，并關注其長期穩定性指標，確保在整個檢定周期內誤差可控。初始投資雖高，但能有效避免長期的計量糾紛和損失。
2. 關鍵過程監控與聯鎖控制：如反應釜的壓力安全聯鎖、壓縮機組的防喘振控制。這些場合壓力值是工藝安全或設備保護的核心參數，要求測量高度可靠、響應迅速。0.1級精度通常可滿足要求，同時需重點考察變送器的響應時間（可調阻尼常數為0.1s至60s）和環境溫度影響性能。穩定性保證了聯鎖值長期可靠，避免誤動作或拒動作。
3. 一般過程監測與顯示：如循環水系統壓力監測、儲罐粗略液位指示。對絕對精度要求相對寬松，更注重性價比和可靠性。0.1級精度已綽綽有余，可更多考慮安裝便利性、防護等級（如IP67）和通訊功能。 需注意，精度是在理想實驗室條件下標定的。現場綜合誤差還會受到環境溫度影響。溫度影響公式為：在-25℃~65℃核心區間，影響約為±(0.15×TD + 0.05)%×Span。在更寬的溫度范圍（-40℃~-25℃及65℃~85℃），影響略大。選型時必須評估安裝位置的環境溫度波動，并將其可能帶來的附加誤差計入總誤差預算。
4.關鍵部件選材：構筑耐用的防線
針對單晶硅壓力變送器，除前述的膜片材質外，過程連接（螺紋接口）的材質也需根據介質和環境選擇。標準材質為316不銹鋼，適用于大多數場合。對于食品、制藥等衛生級要求，或強腐蝕環境，過程連接也可選用316L不銹鋼或其他特種合金，確保無污染且耐腐蝕。
電氣接口與外殼的防護同樣重要。標準配置的M20×1.5電纜密封接頭配合鋁合金外殼，可實現IP67防護等級，能抵御灰塵侵入和短暫浸水，適用于戶外或潮濕環境。在存在化學噴濺或需要頻繁沖洗的場合（如食品飲料車間），需確認密封圈材質（如氟橡膠）的耐化學性與溫度范圍是否匹配。
5.安裝與直管段要求：細節決定成敗
正確的安裝是保證測量精度的最后一道關卡。對于壓力測量，雖然不像流量測量那樣對前后直管段有嚴格要求，但仍需注意：取壓點應選在工藝管道流速穩定、能真實反映被測壓力的位置，避免選在閥門、彎頭、縮徑或擴徑管件附近，以免渦流或靜壓誤差影響。對于測量氣體壓力，變送器宜安裝在管道上方；測量液體壓力，宜安裝在管道側方或下方，以防氣體積聚或沉積物堵塞引壓管。
安裝位置對零點的影響很小，與膜片面垂直方向的安裝位置變化不會造成零漂。但若安裝位置與膜片面夾角變化超過90°，可能產生小于0.4kPa的零位影響，可通過現場調零功能輕松校正，且無量程影響。對于振動較大的場合，應使用配套的安裝支架（如碳鋼鍍鋅平支架或304不銹鋼平支架）進行牢固固定，減少機械振動對傳感器和電路的影響。良好的接地是抑制電磁干擾、保證信號純凈度的基本要求，尤其在使用HART等通訊協議時。
6.輸出與通訊：連接智能系統的橋梁
輸出信號的選擇決定了變送器如何與控制系統對話。 1. 模擬量4-20mA兩線制：這是最傳統、最通用的輸出方式，抗干擾能力強，傳輸距離遠，接線簡單。供電電源范圍為12-42VDC（通常24VDC），功耗低（≤0.78W）。適用于絕大多數DCS、PLC系統接入。 2. 4-20mA+HART協議：在模擬信號上疊加數字通訊信號，實現了“魚與熊掌兼得”。既保留了4-20mA的實時性，又可通過HART手操器或兼容軟件進行遠程參數設置、診斷、校準，極大方便了調試和維護。供電要求略高，需15-42VDC。 3. RS-485數字輸出：直接輸出數字信號，抗干擾能力極強，適合長距離、多設備總線式組網（如Modbus RTU協議）。需要單獨的12-32VDC供電。適用于新建的、高度集成的數字化工廠或物聯網應用。 選型時應根據現有控制系統的接口類型、未來升級規劃以及是否需要遠程維護功能來決定。
二、品牌推薦
在眾多工業儀表品牌中，杭州米科以其在過程自動化領域的深耕和技術積累，提供了高性能的單晶硅壓力變送器產品。其產品線強調高精度、高穩定性與惡劣環境適應性的結合。
例如，米科的SUP-P3000系列單晶硅壓力變送器，是一款代表性產品。它支持表壓和絕壓測量，表壓測量范圍覆蓋0~0.6kPa直至60MPa，絕壓測量范圍覆蓋0~2kPa至3MPa。該系列提供±0.075%FS和±0.1%FS兩種精度等級，長期穩定性指標優異。其環境溫度適應范圍寬，介質溫度最高可達120℃（充硅油），并標配IP67防護等級。輸出支持4-20mA兩線制、4-20mA+HART以及RS485等多種方式，滿足不同系統集成需求。

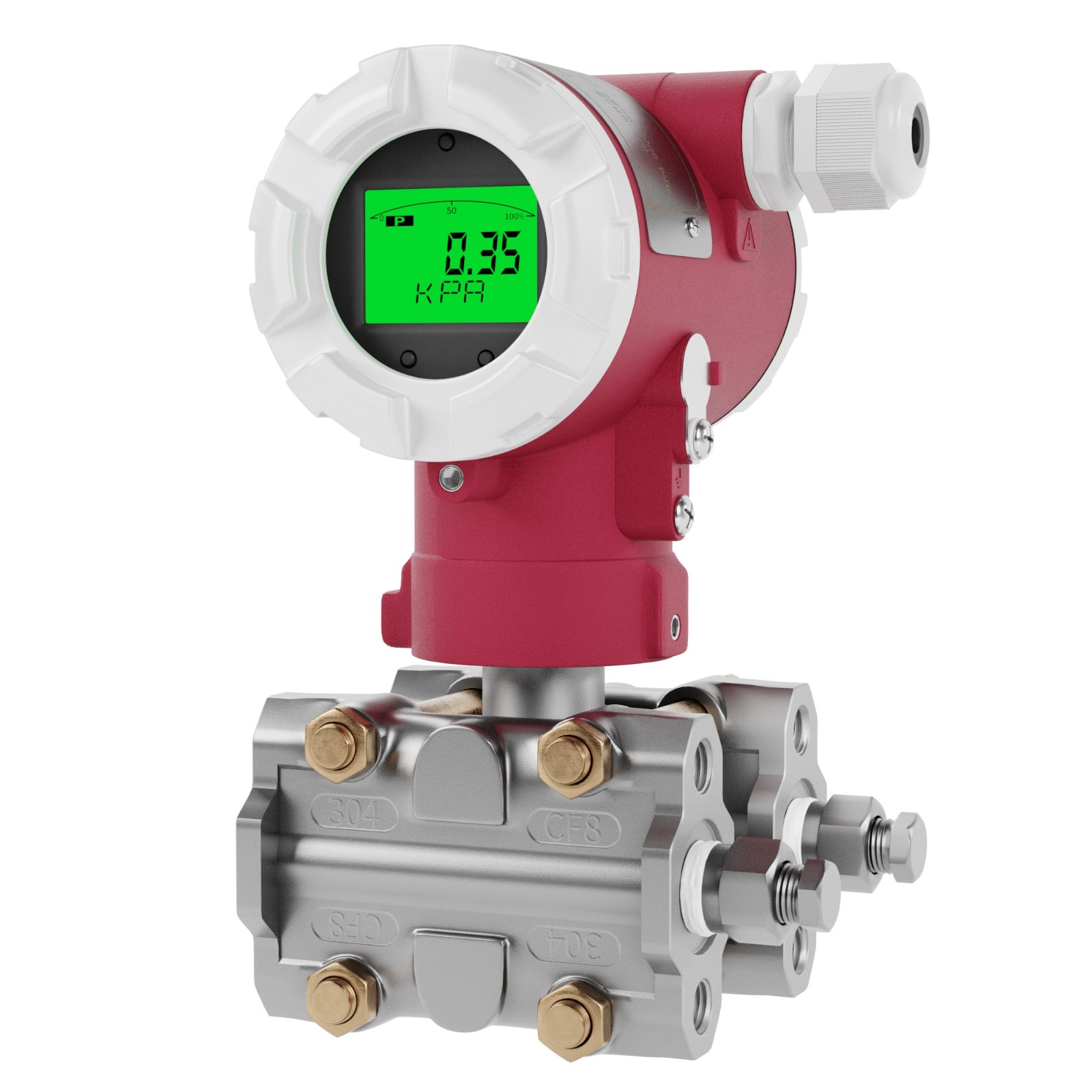

再如，針對差壓測量場景，米科SUP-2051系列單晶硅差壓變送器，量程范圍從-100kPa…0至0.1kPa…3MPa，同樣具備0.075級高精度和良好的長期穩定性。
除了提供多樣化的產品型號，米科還注重服務支持，能夠提供專業的安裝指導，幫助客戶規避安裝陷阱。對于支持HART協議的型號，可提供遠程調試支持，減少工程師往返現場的時間成本。此外，其校準服務能夠確保儀表在生命周期內始終保持計量性能，這對于依賴高精度測量的用戶至關重要。
三、應用案例
案例一（市政水務）：某大型城市供水公司升級其核心加壓泵站監控系統。原使用普通壓力變送器，長期運行后零漂明顯，導致遠程調度壓力設定不準，能耗偏高。新系統選用米科0.1級單晶硅壓力變送器，安裝在泵出口及管網關鍵節點。利用其優異的長期穩定性（±0.1%FS/3年），顯著減少了定期維護校準頻次。通過HART協議，運維人員可在中控室遠程核查各點壓力值并進行微調，實現了泵組的精細化協同運行，系統整體能耗降低了約5%。
案例二（石油化工）：某煉廠催化裂化裝置的反再系統，需要監測多處高壓、高溫的催化劑輸送管線壓力，介質溫度可達200℃以上，且含有微小催化劑顆粒。工況苛刻，對儀表的耐溫、耐磨損和可靠性要求極高。解決方案是選用特殊定制的高溫型單晶硅壓力變送器，膜片材質選用哈氏合金C以增強耐磨耐蝕性，填充惰性高溫填充液使介質溫度上限滿足要求，并加裝帶散熱鰭片的保護套管。安裝時采用冷凝彎管和吹掃接口，防止催化劑顆粒堵塞取壓口。改造后，壓力監測點運行穩定，為裝置優化操作、提高輕油收率提供了準確數據基礎。
案例三（食品飲料）：一家知名啤酒廠的發酵罐壓力監控系統升級。要求儀表接觸介質部分符合食品衛生標準，易于清潔，并能耐受CIP（原位清洗）過程中的酸堿溶液和高溫蒸汽沖洗。選用了膜片和過程連接均為316L不銹鋼材質、密封圈為食品級氟橡膠的單晶硅壓力變送器，防護等級IP67。其高精度確保了發酵過程中二氧化碳?jí)毫Φ木_控制，從而保證了啤酒口味的穩定性和一致性。RS485輸出方式方便接入車間的SCADA系統，實現集中監控和數據記錄。
四、總結
為干凈水、循環水等溫和介質的一般監測，可選用標準316L膜片、0.1級精度、4-20mA輸出的型號，注重性價比和防護等級。 為帶有雜質、腐蝕性或高溫特性的流體，如化工原料、蒸汽、漿液，必須嚴格匹配介質溫度、腐蝕性與膜片材質，優先考慮耐腐蝕合金膜片、寬溫域設計，精度根據控制要求選擇0.1級或0.075級。
為貿易結算、能源計量等對準確性有法律或經濟約束的場景，應無條件選擇0.075級最高精度型號，并嚴格考核其長期穩定性指標和官方認證的校準報告，輸出方式需與計量系統匹配。
FAQ：
問：?jiǎn)尉Ч鑹毫ψ兯推鞯摹伴L(zhǎng)期穩定性”具體指什么？
答：它是指在參考工作條件下，儀表連續工作一段時間后，其輸出值與初始校準值之間的最大偏差。例如，±0.1%FS/3年意味著在三年內，即使不進行重新校準，其最大誤差可能增加的量不超過滿量程的±0.1%。這是衡量?jī)x表“耐用度”和“免維護周期”的關鍵指標。
問：現場環境溫度變化很大，對測量精度影響大嗎？
答：?jiǎn)尉Ч鑲鞲衅鞅旧頃?huì)受溫度影響，但現代智能變送器通過內置高精度溫度傳感器和微處理器進行實時動態溫度補償，已極大降低了溫度漂移。剩余影響可參考技術手冊中的“環境溫度影響”公式進行估算。對于極端溫差環境，選型時應特別關注該指標，并盡量將變送器安裝在溫度相對穩定的位置。
