在工業過程控制與能源計量領域，流量積算儀扮演著數據采集、運算與管理的核心角色。作為連接流量傳感器與上位管理系統的“智慧大腦”，它負責將來自現場的溫度、壓力、流量等原始信號，轉化為精確的瞬時流量與累積流量數據，為生產統計、能源結算、過程優化提供關鍵依據。2026年，隨著工業自動化與精細化管理的深入，流量積算儀的技術與應用也在持續演進。本文將深入解析流量積算儀的技術原理、功能特性，并探討其在不同工業場景下的應用實踐。
一、 技術原理與內部構造
流量積算儀的核心功能，是基于流體力學原理，對流量測量值進行溫度、壓力的實時補償運算，從而得到標準狀態下的精確流量。其工作原理可概括為：儀表接收來自流量傳感器（如差壓、頻率或線性信號）、溫度傳感器（如熱電阻、熱電偶）和壓力傳感器的模擬或數字信號，通過內置的高性能微處理器（如32位ARM芯片）進行高速模數轉換與運算處理。
對于氣體和蒸汽這類可壓縮流體，其體積或質量流量受工況溫度、壓力影響顯著。儀表內置的補償算法，會根據實時采集的溫度（T）、壓力（P）信號，結合預設的流體標準密度（ρ20）等參數，自動計算出當前工況下的流體密度（ρ），進而對流量信號進行修正。例如，對于差壓式流量測量，其質量流量（M）的基本運算模型可表示為 M = K × √(ρ × ΔP)，其中K為流量系數，ΔP為差壓值。儀表通過復雜的數學運算，最終輸出不受工況變化影響的標準化流量值。
在內部構造上，現代流量積算儀普遍采用表面貼裝（SMT）工藝和全自動貼片生產線，確保了電路的高可靠性與一致性。其硬件架構通常包括：
1. 信號調理模塊：負責對輸入的電流（如4-20mA）、電壓（如1-5V）、電阻（如Pt100）、頻率（1-10KHz）等多種信號進行隔離、放大和濾波，輸入阻抗最高可達≥500KΩ（電壓），抗干擾能力強。
2. 核心處理單元：以高性能微處理器為核心，配備高速AD轉換器和大容量存儲器，負責執行流量積算、溫壓補償、邏輯控制等所有算法。

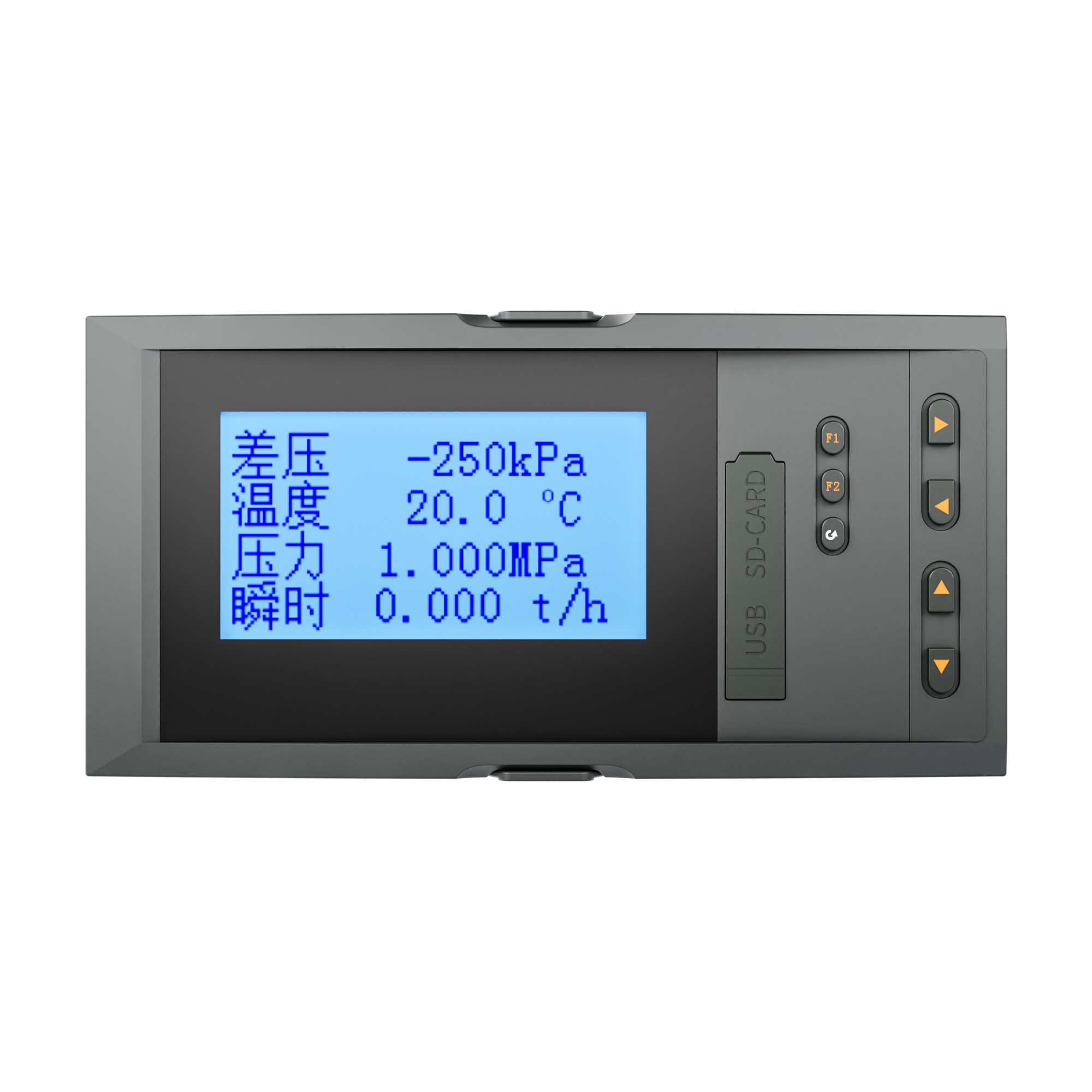

3. 人機交互模塊：包括高分辨率點陣液晶屏（如3.5英寸12864）和輕觸式按鍵，用于顯示瞬時流量、累積總量、補償參數、歷史曲線等多種信息，并可進行參數設定。
4. 輸出與通訊模塊*：提供模擬量輸出（4-20mA、0-10V等）、繼電器報警輸出、24VDC饋電輸出，以及標準的RS485/RS232通訊接口，支持MODBUS RTU協議，實現數據遠傳與系統集成。
二、 標準技術參數與核心功能模塊
一款典型的流量積算儀具備以下標準技術規格：
- 測量精度：綜合測量精度可達0.2%FS±1字，滿足大多數工業計量場合的精度要求。
- 輸入信號：兼容電流、電壓、熱電阻、熱電偶、頻率信號，幾乎覆蓋所有主流流量、溫度、壓力傳感器的輸出類型。頻率輸入范圍通常為1-10KHz，最小分辨率1Hz。
- 輸出能力：模擬輸出負載能力可達≤480Ω（電流）或≥250KΩ（電壓）；繼電器輸出觸點容量為AC220V/2A或DC24V/2A；饋電輸出為DC24V，可為變送器供電。
- 顯示與記錄：瞬時流量顯示范圍可達0-999999，累積流量顯示范圍高達0-2000000000.0，支持單位自定義。部分高端型號具備數據記錄功能，記錄間隔從1秒到240秒可調，最長存儲時間可達720天，并支持U盤數據轉存。
- 環境適應性：工作環境溫度為0～50℃，相對濕度≤85%RH，需避免強腐蝕性氣體。
- 電源：支持寬范圍供電，交流AC 100～240V或直流DC 12～36V，功耗通常低于6W。
其核心功能模塊主要體現在以下幾個方面：
1. 多模式補償運算：這是流量積算儀的立身之本。儀表可編程支持多達11種傳感器輸入組合，例如僅流量輸入（ΔP, f, G）、流量加溫度補償（ΔP+T, f+T, G+T）、流量加壓力補償（f+P, G+P）以及流量、溫度、壓力全補償（ΔP+P+T, f+P+T, G+P+T）。針對蒸汽測量，還特別集成了過熱蒸汽和飽和蒸汽的專用查表補償算法，可自動判斷蒸汽狀態并進行高精度積算。
2. 雙流量累積管理：可同時計算并顯示質量流量和標準體積流量。儀表管理兩個累積值：“流量總累積值”斷電永久保持，滿量程（如99999999.999）后自動清零；“本次累積值”用于階段性統計，斷電后不保持。累積單位可由用戶任意設定。
3. 智能控制與診斷：具備流量定量控制功能，到達設定累積量后可輸出控制信號。具備小信號切除功能，可忽略管道靜止或低流速下的無效波動信號，提高累積數據的有效性。參數設定帶有密碼鎖定功能，防止誤操作。
4. 強大的數據交互能力：通過標準MODBUS通訊協議，可輕松接入DCS、PLC或SCADA系統。RS485通訊距離可達1公里，便于分布式數據采集。部分型號還支持連接微型打印機，實現現場數據打印。
三、 運行特性、適用環境與行業應用
流量積算儀的運行穩定可靠，得益于其多重電路隔離與保護設計。其運行特性包括：設定參數斷電永久保存；實時時鐘顯示；通過面板按鍵或通訊指令可進行累積值清零、記錄啟動/停止等操作。
該產品適用于需要對液體、一般氣體、過熱蒸汽、飽和蒸汽等進行精確計量和累計的場合。其工況限制主要在于環境條件（溫濕度、腐蝕性）和輸入信號范圍。例如，頻率輸入對波形（矩形、正弦波、方波）有適應性，但需在指定頻率范圍內。
其應用行業廣泛，落地場景具體：
- 供熱行業：在區域集中供暖中，用于熱力站或用戶端的蒸汽或熱水熱量結算，是貿易核算的關鍵儀表。配合溫度傳感器測量供回水溫度，計算熱交換量。
- 石油化工：用于原料氣、成品油、工藝蒸汽的管道輸送計量，通過溫壓補償獲得標準體積或質量，用于內部成本核算或對外交易。
- 電力行業：監測鍋爐產汽量、電廠供熱流量，為機組效率計算和能源管理提供數據基礎。
- 冶金與建材：測量高爐煤氣、焦爐煤氣、壓縮空氣等工業氣體的消耗量，助力節能降耗。
- 食品制藥：在潔凈管道系統中，計量工藝用水、蒸汽、液態原料的用量，滿足生產批次管理和質量追溯要求。
四、 產品選型、安裝與運維要點
選型方法：選型時需明確以下幾點：
1. 測量介質與補償需求：確定是液體、氣體還是蒸汽。對于蒸汽，明確是飽和蒸汽還是過熱蒸汽。根據介質特性選擇是否需要溫度補償、壓力補償或兩者都需要。這決定了應選擇“無補償型”、“溫壓補償型”還是“蒸汽熱量型”儀表。
2. 傳感器信號類型：確認前端流量傳感器輸出是差壓（ΔP）、頻率（f）還是線性模擬量（G），溫度、壓力傳感器的信號類型（熱電阻、熱電偶、4-20mA等），確保儀表輸入通道與之匹配。
3. 功能與輸出需求：是否需要模擬量輸出（4-20mA用于遠傳顯示或控制）？是否需要繼電器報警輸出？是否需要RS485通訊？是否需要為現場傳感器提供24V配電？根據控制系統架構確定。
4. 安裝尺寸與供電：根據儀表盤開孔尺寸選擇橫式（如160×80mm）、豎式（80×160mm）或方形（96×96mm）外殼。確定現場供電是220VAC還是24VDC。
基礎安裝要點：
1. 儀表應安裝在振動小、灰塵少、無強電磁干擾、環境溫度適宜（0-50℃）的位置。
2. 信號線應使用屏蔽電纜，并與動力電纜分開敷設，屏蔽層在控制室側單端接地，以抑制干擾。
3. 接線時務必核對電源電壓，嚴格按照端子圖接線，確保電流輸入信號回路不得開路，電壓輸入信號回路不得短路。
4. 對于需要外部供電的傳感器，應檢查儀表饋電輸出的電壓和帶載能力是否匹配。
日常運維常識：
1. 定期巡檢，觀察儀表顯示是否正常，有無報警指示，對比瞬時流量與現場工況是否吻合。
2. 定期（如每季度或每半年）通過標準儀器校驗輸入通道的測量精度，檢查輸出信號的準確性。
3. 不要隨意修改已設定好的補償參數（如流體密度、流量系數K、溫度壓力補償方式等），除非工藝介質或測量條件發生變更。修改參數前應記錄原值。
4. 保持儀表清潔，通風散熱良好。對于有歷史記錄功能的儀表，定期通過U盤或通訊方式備份數據。
5. 若累積數據需用于貿易結算，應遵循相關計量法規，定期由法定計量機構進行檢定。
展望未來，流量積算儀將繼續朝著更高精度、更強智能、更便捷互聯的方向發展。集成更豐富的診斷功能、支持物聯網協議、具備邊緣計算能力，將是其適應工業4.0和智慧工廠需求的必然趨勢。作為工業自動化的基礎元件，其價值在于將紛繁復雜的物理信號，轉化為可靠、可信的數據基石，持續賦能工業生產的安全、高效與低碳運行。
