在工業過程控制與自動化領域，液位測量是確保生產安全、提升效率的關鍵環節。當需要精確監控兩個獨立容器或同一流程中上下游的液面高度差時，一種名為超聲波液位差計的專業儀表便成為核心解決方案。它不僅是簡單的液位計，更是實現流程聯鎖控制、節能優化與安全預警的“智慧之眼”。
超聲波液位差計，顧名思義，其核心功能是測量兩個不同測量點的液位或料位高度，并實時計算出兩者之間的差值。這一功能在眾多工業場景中至關重要。例如，在市政污水處理廠的進水口，它被安裝在粗格柵或細格柵前后，通過精確測量柵前柵后的水位差，來控制反撈式除污機的啟停，從而高效清除水中的漂浮物與垃圾。在水利工程中，它用于監測閘門、堰壩前后的水位差，為科學調度、防洪泄洪提供精確數據依據。此外，該設備也常被用作“雙通道液位計”，即同時獨立測量兩個水池的液位高度，并輸出兩路標準的4-20mA模擬信號，分別對應兩個測量點的實時液位，滿足更復雜的監控需求。
一、工作原理：非接觸式測量的科學基石
超聲波液位差計的測量基于超聲波測距原理。設備通過其探頭（傳感器）向液面或料面發射一束高頻超聲波脈沖。聲波在空氣中傳播，遇到密度不同的介質（如液體表面）時會發生反射，反射的回波被同一探頭接收。儀表內部的高精度計時電路會精確記錄超聲波從發射到接收的往返時間。已知超聲波在空氣中的傳播速度（聲速），根據“距離=速度×?xí)r間/2”的基本公式，即可計算出探頭到被測介質表面的距離。通過分別安裝兩個探頭測量上、下游或A、B兩點的距離值，結合探頭固定的安裝高度參數，系統便能自動換算出各自的絕對液位，并最終計算出所需的液位差值。整個測量過程完全非接觸，避免了介質腐蝕、粘附、纏繞對傳感器造成的損害。
二、產品結構與技術核心

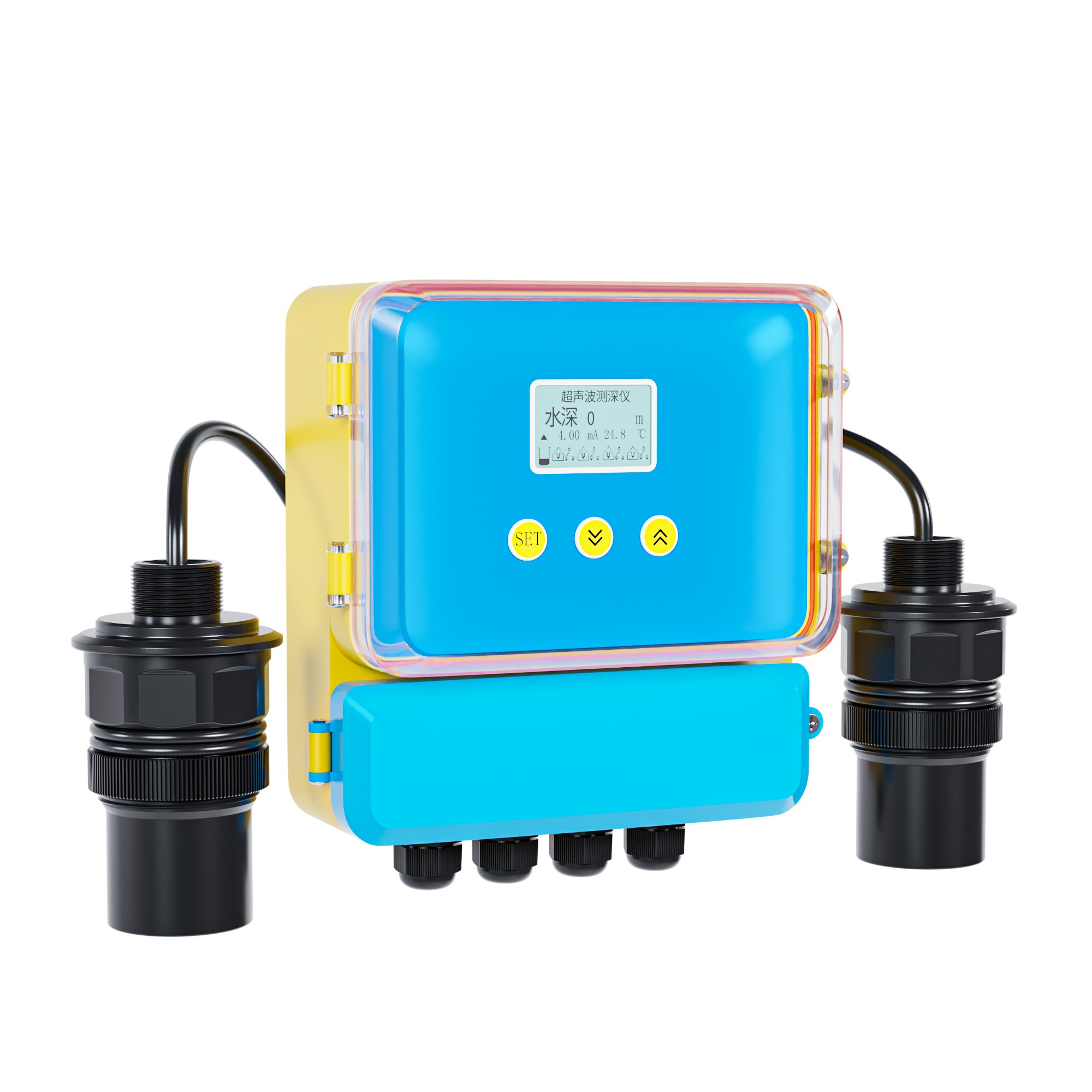

典型的超聲波液位差計采用分體式結構，主要由主機（變送器）和兩個獨立的超聲波傳感器組成，之間通過專用電纜連接。這種設計使得傳感器可以安裝在惡劣的現場環境（如水池上方），而主機則可以置于條件較好的控制室或機柜內。 主機作為“大腦”，集成了信號處理、計算、顯示和通信模塊。其正面通常配備液晶顯示屏和電容式觸摸按鍵，用于本地參數設置與數據查看。內部核心則包括：1. 微處理器單元：負責控制超聲波發射/接收時序、計算距離與液位、執行溫度補償算法；2. 信號調理電路：對微弱的回波信號進行放大、濾波，提高信噪比；3. 輸出模塊：提供兩路隔離的4-20mA模擬量輸出（對應兩個測量點的液位或液位差）、多路繼電器報警輸出（用于高低位報警控制）、以及RS485數字通訊接口（支持Modbus-RTU協議，便于接入DCS/PLC系統）；4. 可選無線通訊模塊：集成4G網絡功能，可將數據上傳至云端平臺，實現遠程監控與手機APP查看。 傳感器作為“感官”，其核心是壓電陶瓷換能器，負責電信號與超聲波信號之間的高效轉換。傳感器外殼具有很高的防護等級（通常達到IP68），確保在潮濕、多塵環境中穩定工作。
三、關鍵性能參數與運行特性
一款高性能的超聲波液位差計，其技術指標直接決定了應用的可靠性與精度：
- 測量范圍與盲區：常見量程有0-5米、0-10米和0-15米可選。需要注意的是，探頭下方存在一個“盲區”，即探頭表面以下一段距離內無法進行有效測量（例如5米量程盲區約≤0.3米）。在安裝時，必須確保最高液位低于盲區上沿。
- 測量精度：整體測量準確度可達滿量程的±0.5%，這意味著在10米量程下，誤差可控制在±5厘米以內。模擬量輸出的精度更高，可達±0.2%FS。
- 環境適應性：主機工作溫度范圍通常為-20℃至60℃，探頭則可耐受-20℃至80℃的溫度，適用于絕大多數工業環境。探頭部分能承受0.3MPa的過程壓力。
- 響應速度：測量值刷新迅速，最快響應時間可達1秒，能夠及時反映液位變化。
- 智能特性：現代超聲波液位差計具備多項智能功能以提升可靠性：
- 自動溫度補償：內置溫度傳感器，實時監測環境溫度并對聲速進行修正，消除溫度變化帶來的測量誤差。
- 回波曲線顯示與TVT閾值曲線：可在主機屏幕上查看實時的回波能量曲線，方便現場調試人員識別真實液位回波與虛假干擾信號。TVT（時間-閾值）曲線功能允許用戶設置一個隨距離變化的動態閾值，能有效過濾掉固定障礙物（如池壁支架）產生的固定回波干擾。
- 故障自診斷：設備可實時監測探頭狀態、信號強度、內部電路等，并通過錯誤代碼在顯示屏上提示，如“E01”可能代表探頭故障，極大方便了維護。
四、適用環境與工況限制
盡管超聲波液位差計適用性廣，但了解其限制條件對于成功應用至關重要：
1. 介質與工況：最適合測量液體（水、污水、油品、化學溶液等）和平整的固體顆粒料面。對于泡沫嚴重的液體、劇烈沸騰的液面或粉塵極大的料倉，超聲波可能會被大量吸收或散射，導致測量不穩定或失效。
2. 安裝空間：探頭正下方需要保證足夠的空間，且應避免安裝在狹窄的井道或靠近側壁的位置，以減少多次反射造成的干擾。探頭發射面不宜正對入料口等可能引起液面劇烈波動的區域。
3. 環境因素：極端的高溫、高濕、強電磁干擾環境需要特殊考量。雖然產品防護等級高，但直接日曬雨淋可能影響壽命，建議加裝防護罩。在含有大量腐蝕性氣體的環境中，需選擇相應防腐材質的產品。
4. 壓力與真空：標準產品適用于常壓或微正壓環境，不適用于高真空或高壓容器。
五、細分應用行業與落地場景
1. 市政水務與污水處理：如前所述，是格柵液位差控制的經典應用。此外，還可用于監測進水泵房集水井的液位、曝氣池污泥界面、沉淀池水位等，實現泵的輪換啟停與工藝優化。
2. 水利水電與防汛：監測水庫上下游水位差、河道水位、城市內澇積水深度，為水資源調度和防洪決策提供實時數據。
3. 工業生產流程：在化工、制藥、食品飲料行業，用于監測反應罐、儲罐、配液罐的液位，或測量過濾設備前后的壓差（通過液位差換算）。在礦山、冶金行業，可用于監測尾礦庫壩體浸潤線水位差，預警安全風險。
4. 農業灌溉與節水：用于監測渠道閘門前后水位，實現按需精確配水，提升灌溉效率。
六、產品選型與安裝運維要點
選型指南：
1. 確定測量對象與量程：明確是測液位差還是雙通道液位，根據兩個測量點的最大可能高度差，選擇留有適當余量（如實際最大差值為6米，可選10米量程）的產品。
2. 確認輸出與通訊需求：需要接入PLC/DCS系統時，標配的RS485和4-20mA輸出已足夠。如需遠程無線監控，則需選配4G通訊模塊。
3. 考量環境與電源：根據現場環境溫度、濕度、腐蝕性選擇合適外殼材質的產品。確認現場供電是220VAC還是24VDC，以匹配相應電源規格。
4. 配件準備：考慮是否需要額外的安裝支架、防護罩等配件。
基礎安裝要點：
1. 探頭安裝：使用配套支架將兩個探頭垂直固定于被測介質上方。確保探頭軸線與液面垂直，并保證在整個測量范圍內，探頭下方無管道、扶梯等固定障礙物。探頭與池壁應保持一定距離（通常建議大于0.5米）。
2. 主機安裝：主機應安裝在振動小、灰塵少、易于觀察和操作的位置。遠離強電磁干擾源（如大功率電機、變頻器）。
3. 電氣連接：嚴格按照說明書接線圖進行電源、輸出信號線的連接。信號線（如4-20mA、RS485線）必須采用屏蔽電纜，并與動力電纜分開敷設，最好穿金屬管，并做良好接地，以杜絕電磁干擾。
4. 參數設置：通電后，通過面板按鍵進入菜單，主要設置項包括：探頭安裝高度（即參考零點）、測量量程上下限、報警值及回差、輸出電流對應關系等。設置完成后，觀察顯示值與實際液位是否吻合。
日常運維常識：
1. 定期檢查：定期查看顯示屏數據是否正常、穩定，檢查探頭表面是否有嚴重的污垢、冷凝水或結冰，這些會嚴重影響超聲波發射與接收。必要時進行清潔，清潔時使用柔軟濕布，避免劃傷探頭晶片。
2. 利用自診斷功能：關注設備是否有報警代碼提示，根據說明書排查故障。
3. 冬季防凍：在寒冷地區，注意探頭是否結冰，可考慮加裝保溫伴熱措施。
4. 系統校驗：在長期運行后，若對精度有疑問，可通過停產后人工測量實際液位的方式，與儀表顯示值進行比對校驗。
超聲波液位差計以其非接觸、高可靠、易安裝維護的特點，在復雜的工業環境中持續提供著關鍵的過程數據。從基礎的原理理解到深入的選型應用，掌握這款儀表的全貌，有助于工程技術人員更好地將其融入自動化系統，為安全生產、高效運營和智能化管理奠定堅實的技術基礎。
