在工業自動化與過程控制領域，液位/物位的精確測量是保障生產安全、提升效率、優化管理的關鍵環節。傳統的接觸式測量方式，如浮球式、壓力式、電容式等，常面臨介質腐蝕、纏繞、堵塞、泄露以及維護不便等挑戰。非接觸式測量技術，尤其是超聲波液位測量，因其高可靠性、易維護性和廣泛的介質適應性，已成為眾多行業的主流選擇。其中，針對小型儲罐、狹窄空間、高精度測量等特殊工況，小盲區超聲波液位計應運而生，以其緊湊的尺寸和極近的測量起始點，填補了市場空白。本文將深入解讀這一精密儀器，從其基礎原理到進階應用，為工業采購、工程設計、現場運維及技術學習者提供一份詳實的參考。
小盲區超聲波液位計的核心測量原理基于超聲波在介質中的傳播特性。儀器頂部的換能器（探頭）周期性地發射高頻超聲波脈沖，聲波在空氣中傳播，當遇到下方液體或固體物料表面時，由于介質密度發生突變，聲波會發生反射。探頭隨后切換為接收模式，捕捉返回的回波信號。通過精確測量超聲波從發射到接收所經歷的時間（即傳輸時間），并已知超聲波在空氣中的傳播速度（聲速），即可計算出探頭到物料表面的距離（D）。
其基本關系式為：距離 D = (聲速 × 傳輸時間) / 2。公式中的“除以2”是因為聲波經歷了往返路程。已知安裝高度（H，即探頭到罐底或測量零位的距離）后，液位或料位高度（L）便可輕松得出：L = H - D。這一過程完全非接觸，避免了探頭與介質的直接接觸，從根本上解決了腐蝕、污染和機械磨損等問題。
值得注意的是，聲速會隨環境溫度的變化而改變。為了確保測量精度，高品質的小盲區超聲波液位計均內置溫度傳感器，實現自動溫度補償，實時修正聲速值，從而在各種環境溫度下保持測量的準確性。

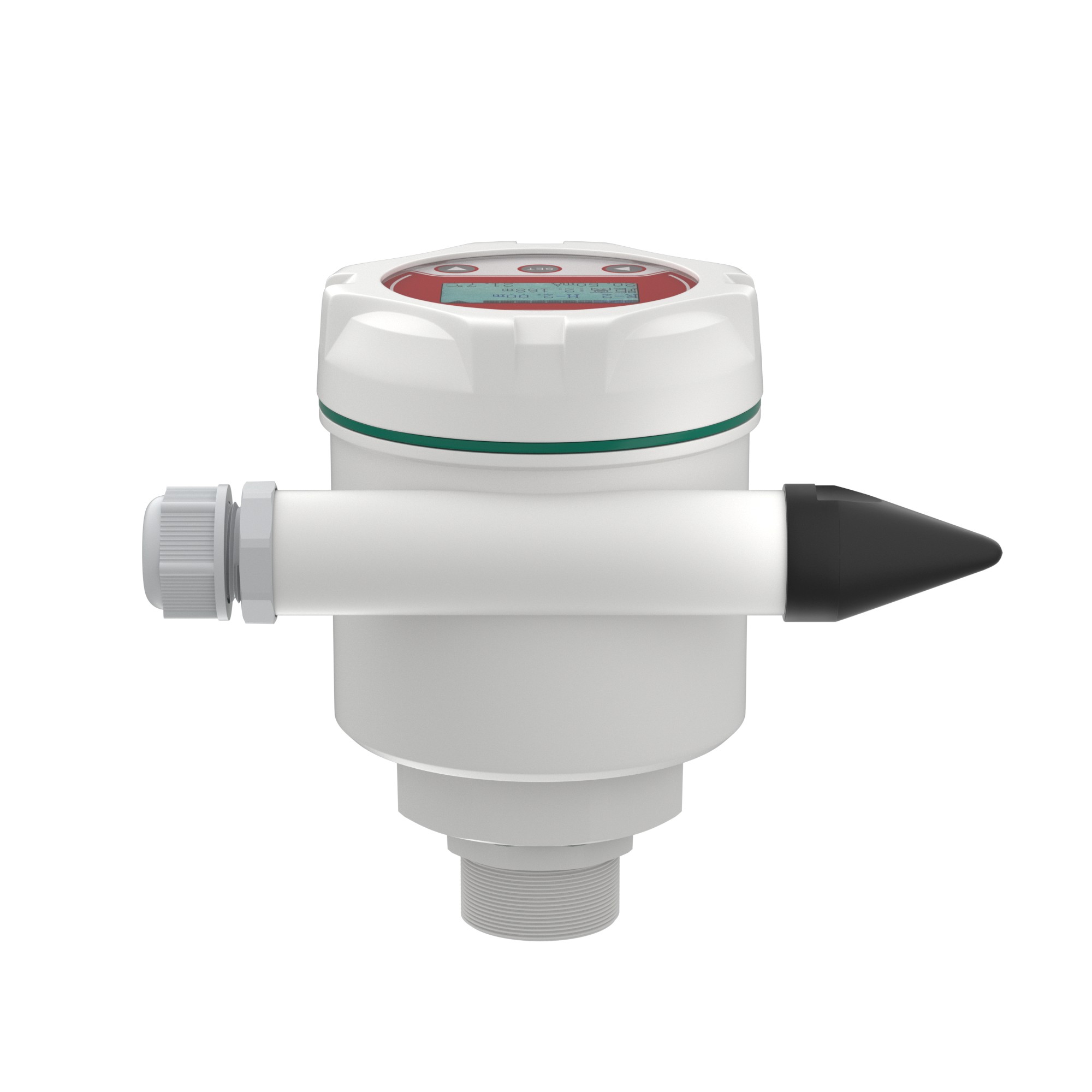

一款典型的小盲區超聲波液位計通常采用一體化設計，結構緊湊。外殼主體常使用ABS工程塑料，兼具強度與輕量化；關鍵的探頭部分則多采用PVDF（聚偏氟乙烯）或PTFE（聚四氟乙烯）等耐腐蝕材料，以適應復雜的工業介質環境。透明的主機蓋設計便于現場直接觀察液晶顯示屏上的數據與狀態。
從技術參數來看，此類產品的核心指標定義了其應用邊界：
- 測量范圍：常見為0-1米和0-2米兩種量程，專為小空間設計。
- 盲區：這是小盲區產品的標志性優勢。在1米量程下，盲區可小至0.06米（6厘米）；在2米量程下，盲區通常不超過0.1米。這意味著探頭下方極近的距離內即可開始有效測量，極大提升了空間利用率。
- 測量精度：典型精度為±0.5%FS（滿量程），在2米量程下對應最大誤差為±10毫米，足以滿足大多數精密控制需求。
- 分辨率：可達1毫米或0.1%FS（取較大值），能夠敏銳捕捉液位的微小變化。
- 波束角：通常為（9±2）°，較窄的波束角有助于減少容器內壁、攪拌器等障礙物造成的干擾回波，提升測量穩定性。
- 輸出信號：標配（4~20）mA模擬量輸出，準確度為0.2%FS。同時提供兩路繼電器報警輸出（容量250VAC/3A）和RS485數字通訊接口，支持Modbus-RTU協議，便于接入DCS、PLC或SCADA系統。
- 供電與功耗：支持二線制（18-28VDC）或三線制（12-28VDC）接線方式，功耗極低，基礎功耗僅0.4W左右，節能環保。
- 環境適應性：工作溫度范圍一般為-20℃至60℃，貯存溫度范圍更寬，防護等級達到IP65，能夠抵御粉塵噴濺和水流沖擊，適用于大多數室內外工業環境。
- 無線功能：作為選配，可集成NB-IoT等低功耗廣域物聯網技術，數據直接上傳至云端平臺（如“儀表云”），實現遠程監控、數據分析和預警，為數字化運維提供支撐。
除了基本的測距功能，現代小盲區超聲波液位計通過內置的智能軟件算法，具備了多項提升實用性和可靠性的核心功能：
1. 智能回波處理與TVT曲線：現場環境復雜，可能存在攪拌器、支架、泡沫等產生的干擾回波。儀表內置的TVT（時間-閾值）曲線功能，允許用戶根據距離設置不同的回波接收閾值，有效過濾掉固定位置的干擾信號，確保始終鎖定真實的物料回波。
2. 回波曲線顯示：通過本地按鍵或通訊方式，可以調取實時的回波強度曲線圖。這項功能對于現場調試和故障診斷至關重要，工程師可以直觀地看到真實回波、干擾回波的位置和強度，從而優化安裝位置或參數設置。
3. 故障自診斷：儀表持續監控自身狀態，包括探頭是否污損、測量是否失波、硬件是否異常等，并通過顯示代碼或通訊報文主動上報，極大簡化了維護工作。
4. 多種工況算法：針對平靜液面、輕微波動液面、有泡沫或蒸汽的液面以及固體料位等不同工況，提供可選的測量算法，以優化在不同介質表面的回波識別能力，提高環境適應性。
5. 快速響應：測量更新速率快，最快響應時間可達2秒，能夠及時反映過程的快速變化。
適用環境：小盲區超聲波液位計適用于絕大多數非強腐蝕性、非高粘稠度、非劇烈沸騰的液體以及顆粒較小的固體散料。其非接觸特性使其在污水處理、化工原料、食品飲料、制藥等對衛生或防腐有要求的行業中優勢明顯。
工況限制（安裝注意事項）：
- 避免極端環境：不宜安裝在陽光直射、環境溫度長期高于60℃或低于-20℃、相對濕度持續高于85%以及強電磁干擾、劇烈機械振動的場所。
- 保證測量空間：探頭正下方必須留有大于儀表盲區的空間，且測量路徑上應避免有固定的障礙物（如橫梁、管道）。對于開口容器，需確保探頭高于最高液位并留有安全余量。
- 注意介質特性：對于易產生大量泡沫、粉塵或蒸汽的介質，可能會吸收或散射超聲波，導致測量不穩定甚至失效，需謹慎評估或加裝導波管等輔助設施。
- 容器結構影響：在狹窄的井道或錐形罐底部安裝時，狹窄空間可能產生多次回波干擾，需通過調試優化或選擇更小波束角的產品。
細分行業與落地場景：
1. 市政水務：用于城市供水管網中的小型壓力罐、屋頂水箱、消防水池的液位監測，保障供水安全和消防儲備。
2. 化工與制藥：測量小型反應釜、配料罐、中間儲罐中的酸堿溶液、溶劑、藥液液位，實現精確投料與過程控制。
3. 食品飲料：在奶罐、糖漿罐、發酵罐等衛生要求高的場景中，非接觸測量避免了污染風險。
4. 機械設備配套：集成于超聲波清洗機、冷卻循環系統、潤滑系統等設備上，作為液位保護和控制傳感器。
5. 環保監測：用于小型雨水監測井、滲濾液收集井的水位測量。
6. 實驗室與研發：為實驗裝置、小型試驗臺提供精確的液位數據。
選型方法：
1. 確定量程與盲區：根據罐體高度和需要測量的最低液位點，選擇量程。務必確保罐頂安裝點到最低測量點的距離大于儀表盲區，這是選型成功的前提。
2. 明確介質與過程連接：確認介質腐蝕性以選擇合適的探頭材質（如304不銹鋼、PTFE）。根據罐頂開口尺寸確定過程連接方式，常見為M30×1.5螺紋或法蘭安裝。
3. 選擇輸出與供電：根據控制系統需求選擇4-20mA輸出、繼電器報警和/或RS485通訊。確定現場供電是24VDC二線制還是三線制。
4. 評估環境與附加功能：考慮環境溫度、防護等級要求。如需遠程監控，則需選配NB-IoT無線模塊。
基礎安裝要點：
- 安裝位置應選擇在容器頂部平坦、開闊處，盡量遠離進料口、攪拌器等可能引起液面擾動或產生干擾物的位置。
- 探頭發射面應與被測液面保持平行，以保證聲波垂直入射和反射。
- 對于螺紋安裝，應使用配套的鎖緊螺母和密封墊圈，確保密封牢固，防止雨水或灰塵侵入。
- 接線時，嚴格按照說明書端子定義操作，注意電源極性，做好電纜的防水密封（如使用格蘭頭）。
日常運維常識：
- 定期檢查：可視情況下，定期查看探頭表面是否有凝結物、灰塵或油污堆積，必要時用軟布清潔。切勿使用硬物刮擦探頭晶片。
- 參數驗證：在工藝停車或檢修期間，可進行簡單的零點或滿點校驗，確保測量值與實際值相符。
- 關注診斷信息：留意儀表是否有報警代碼顯示，及時根據說明書排查故障。
- 冬季防凍：在寒冷地區，注意儀表及引壓管的保溫，防止結冰影響測量或損壞設備。
小盲區超聲波液位計作為一款針對特定工況優化的精密儀器，以其非接觸、高精度、小盲區、易集成的特點，在工業測量的細分領域發揮著不可替代的作用。深入理解其原理、性能邊界與應用技巧，有助于工程技術人員更科學地選用、更規范地安裝、更高效地維護，從而讓這項技術真正服務于生產實踐的穩定與增效。
