孔板流量計作為差壓式流量測量?jī)x表中最經典、應用最廣泛的代表，其結構簡單、性能穩定、壽命長久的特點，使其在工業過程控制與能源計量領域經久不衰。它由節流裝置（核心為孔板）與差壓變送器配套組成，通過測量流體流經節流件時產生的壓力差來推算流量。該儀表廣泛應用于石油、化工、電力、冶金、輕紡、食品及軍工等行業，對液體、氣體、蒸汽等單相流體的流量進行測量、控制和調節，是工業生產中實現能源管理、過程優化和貿易結算的關鍵設備。
一、 工作原理：基于伯努利方程的經典測量
孔板流量計的測量原理根植于流體力學中的伯努利方程和連續性方程。當充滿管道的流體流經管道中安裝的節流件（標準孔板）時，流束會在孔板處形成局部收縮，導致流速增加。根據能量守恒定律，動能的增加必然導致靜壓能的降低，因此在孔板的上游側靜壓力升高，下游側靜壓力下降，從而在節流件前后產生一個穩定的壓力差ΔP。該壓力差與流體的流速（進而與體積流量或質量流量）之間存在確定的數學關系。通過高精度的差壓變送器檢測這個微小的ΔP信號，并經過計算處理，即可得到精確的流量值。這一原理成熟可靠，是國際和國家流量測量標準（如GB/T 2624、ISO 5167）的理論基礎。
二、 內部結構與核心組件

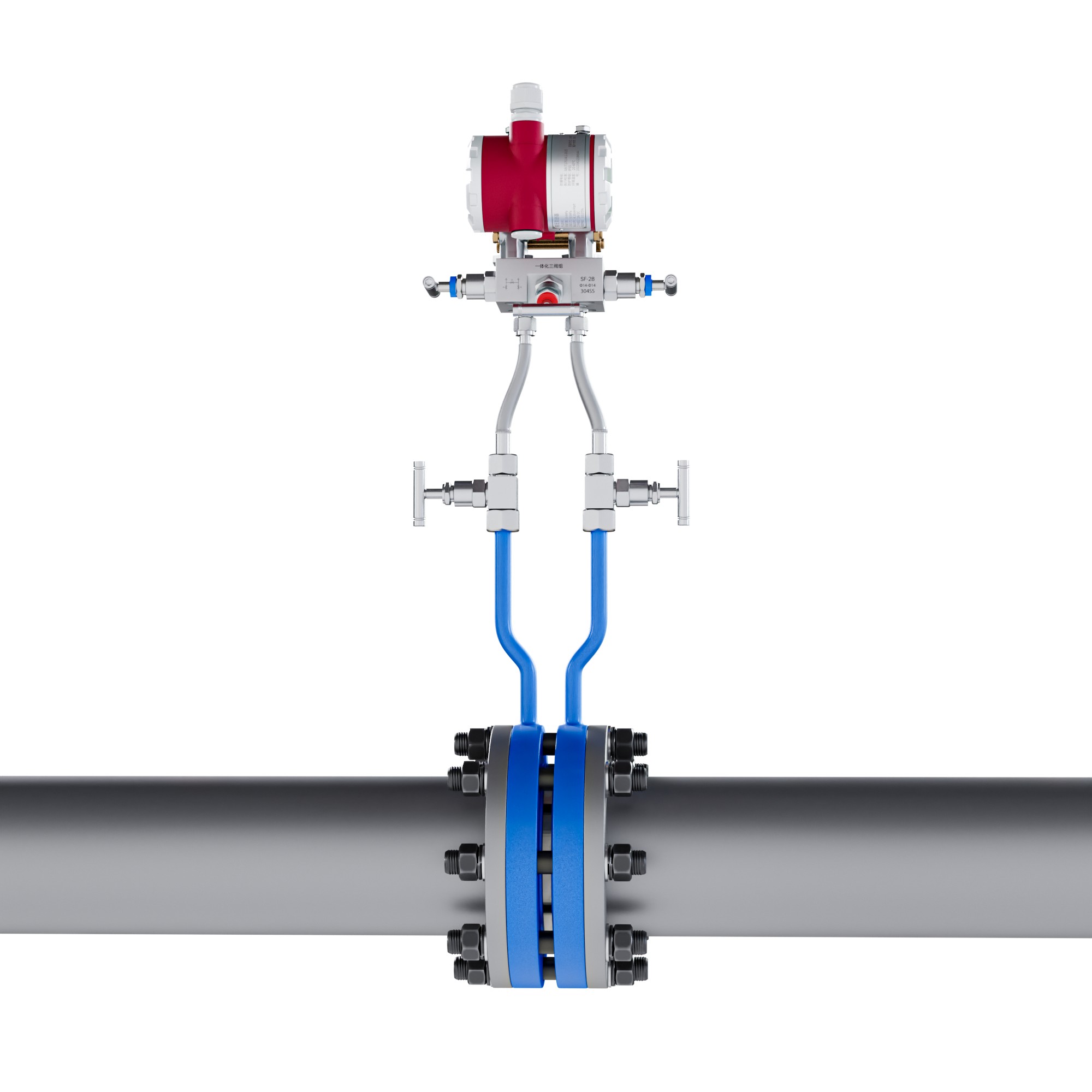

一套完整的孔板流量計測量系統主要由節流裝置、差壓變送器及連接導壓管組成。節流裝置是核心一次元件，其結構主要包括：
1. 節流件：即孔板本身，通常是一塊具有中心圓孔的金屬薄板。根據應用需求，可分為標準孔板、平衡孔板（多孔結構，用于降低渦流和壓損）或內藏孔板。材質常選用304SS、316SS或316LSS不銹鋼，以應對腐蝕性介質。
2. 取壓裝置：用于獲取孔板上下游的壓力信號，其方式直接影響測量精度和適用性。主要有三種類型：
* 法蘭取壓：取壓孔位于孔板上下游側的專用法蘭上，距孔板端面25.4mm。其結構簡單，安裝方便，易于清理污物，適用于大多數常規口徑和介質，是應用最廣泛的取壓方式之一。
* 角接環室取壓：取壓孔位于環繞孔板的環室（夾持環）內。這種結構能使取壓點壓力平均化，測量精度高，尤其適用于管徑DN400以下或高溫高壓的苛刻工況。但其結構相對復雜，成本較高，且環室縫隙易堵塞，清理較困難。
* 角接鉆孔取壓：直接在管道或法蘭上鉆孔取壓，結構最為簡單。適用于大口徑（DN400以上）管道或?qū)Π惭b空間有特殊要求的場合，精度通常略低于環室取壓。
3. 過程連接與附件：節流裝置通過法蘭與工藝管道連接，法蘭標準通常采用HG/T 20592，公稱壓力覆蓋PN10至PN63等多個等級。根據測量介質的特性，可能還需要配套附加裝置，如用于蒸汽測量的冷凝器、用于腐蝕或粘稠介質的隔離容器、用于收集氣體的集氣器以及用于沉淀雜質的沉淀器，以確保測量信號的純凈和變送器的安全。
三、 標準技術參數與性能邊界
孔板流量計的性能由其一系列標準化的技術參數所界定，選型時必須充分考慮：
* 公稱通徑：覆蓋范圍從DN25到DN1000，能夠滿足從細小支線到大型主管道的測量需求。
* 準確度等級：通常為1.0級或1.5級，滿足大多數工業過程控制和能源計量的精度要求。
* 測量介質：適用于單相的氣體、液體和蒸汽（包括飽和蒸汽與過熱蒸汽）。
* 介質黏度限制：要求介質動力黏度不大于35cP，以確保流體流動狀態符合測量模型。
* 過程連接與材質：法蘭材質可選碳鋼（CS）、304不銹鋼、316不銹鋼或316L不銹鋼；節流件材質為不銹鋼；環室材質可為碳鋼或不銹鋼，提供了良好的環境適應性。
* 工況適應性：能夠適用于-40℃至+330℃的介質溫度范圍，并能承受較高的管道壓力，滿足高溫高壓的特殊工況需求。
四、 運行特性與適用環境分析
孔板流量計的突出優點在于其結構牢固、無可動部件、性能穩定可靠、使用壽命長，且具有較高的性價比。它對高溫、高壓工況的適應性較強。然而，其應用也存在明確的工況限制：
1. 介質要求：必須為充滿管道的、連續穩定的單相牛頓流體。不適用于氣液、液固等兩相或多相流，也不適用于脈動流和臨界流。
2. 壓損問題：由于節流作用，孔板會產生不可恢復的壓力損失，相較于渦街等流量計，其運行能耗較高。在大力推行節能降耗的今天，這是需要權衡的因素。
3. 直管段要求：為保證流體在節流件前形成充分發展的速度分布，上游和下游需要足夠長的直管段。具體要求根據管道布置和阻流件類型而異，若直管段不足會引入顯著的測量誤差。
4. 量程比：通常量程比（最大流量與最小流量之比）較窄，一般在3:1到10:1之間，對于流量變化幅度非常大的場合可能不適用。
五、 細分行業應用與落地場景實例
憑借其可靠性和普適性，孔板流量計在眾多工業領域有著扎實的應用基礎：
* 電力行業：用于測量電廠鍋爐的給水流量、飽和蒸汽和過熱蒸汽流量，是計算機組效率、進行熱力平衡的關鍵儀表。例如，在主蒸汽管道上安裝高壓孔板，配合高精度差壓變送器，實現發電功率的精確核算。
* 石油化工：在原油輸送、裂解裝置進料、以及各種工藝氣體（如氮?dú)狻⒀鯕狻⑻烊粴猓┑挠?jì)量中廣泛應用。在化工廠的天然氣燃料總管上，使用法蘭取壓孔板進行成本分?jǐn)偤湍苄Э己恕?/p>
* 城市供熱：用于測量供熱管網中高溫?zé)崴牧髁浚Y(jié)合溫度傳感器實現熱量計量，為供暖收費提供依據。
* 冶金與輕工：測量高爐鼓風、焦?fàn)t煤氣、壓縮空氣等工業氣體的流量，服務于過程控制和能源管理。
六、 產品選型、安裝與運維要點
1. 選型方法：選型是成功應用的第一步。需明確：介質類型、溫度、壓力、常用流量與最大/最小流量、管道口徑、允許壓損、精度要求、安裝環境等。根據介質特性選擇取壓方式和材質（如腐蝕性介質選用不銹鋼）；根據流量范圍計算所需β值（孔徑比）；根據管道壓力選擇法蘭壓力等級。必要時可咨詢廠家技術支持進行詳細計算。
2. 基礎安裝要點：安裝質量直接決定測量精度。
* 方向性：孔板有“+”號標識的面應對著流體的來流方向，嚴禁裝反。
* 對中與垂直度：孔板中心必須與管道中心同心，其前端面應與管道軸線垂直，偏差有嚴格限制（如同軸度不超過φ0.015D(1/β-1)）。
* 密封墊片：夾緊用的墊片在安裝后不得突入管道內壁，以免干擾流場。
* 直管段：嚴格按照標準要求保證上下游直管段長度，上游通常要求10D至30D甚至更長（取決于前方閥門、彎頭等阻流件情況），下游一般要求5D。
* 導壓管敷設：導壓管應保持一定傾斜度（不小于1:12），利于排氣排液。對于蒸汽測量，導壓管需安裝冷凝罐，并使兩個冷凝罐處于同一水平高度。在寒冷地區需做好伴熱保溫，防止凍結。
3. 日常運維常識：
* 定期檢查：檢查導壓管、閥門有無泄漏；檢查冷凝罐液位是否平衡；在停機檢修時，可檢查孔板開口邊緣有無磨損、腐蝕或積垢，嚴重的磨損會影響系數精度。
* 排污與排氣：定期對導壓管和差壓變送器進行排污、排氣操作，確保引壓管路暢通無阻。
* 零點校準：在工藝管道無流量時，可對差壓變送器進行零點檢查和校準。
* 系統校驗：對于貿易結算等關鍵計量點，應結合標準表法或體積管法等定期進行在線或離線實流校驗，確保整個測量系統的長期準確性。
總之，孔板流量計作為一種原理經典、技術成熟的流量?jī)x表，在工業測量領域依然占據著重要地位。深入理解其工作原理、技術邊界和適用條件，并嚴格按照規范進行選型、安裝和維護，是確保其長期穩定、準確運行，從而為工業生產、能源管理和成本控制提供可靠數據支撐的關鍵。
