在工業過程測量與控制領域，流量測量是至關重要的一環。超聲波流量計作為一種非接觸式、高精度、高可靠性的測量?jī)x表，憑借其安裝簡便、維護量小、適用介質廣泛等優勢，在水務、環保、石油化工、電力、冶金等多個行業得到了廣泛應用。對于剛接觸這一品類的工程師、采購或運維人員而言，理解其技術內核、產品演進及選型應用，是高效開展工作的基礎。本文將系統梳理超聲波流量計的技術原理、產品構成、應用場景及發展趨勢，為行業新手提供一份全面的技術指南。
超聲波流量計的核心測量原理主要分為兩類：時差法和多普勒效應法，兩者適用于不同的流體工況。
1. 時差法原理
時差法超聲波流量計主要適用于純凈、均質、低含氣量的單相流體，如水、油類及部分化工液體。其工作原理是測量超聲波脈沖在流體中順流和逆流傳播的時間差。在管道兩側成對安裝的換能器（傳感器）交替發射和接收超聲波信號。當流體靜止時，順、逆流傳播時間相同；當流體流動時，順流方向聲波傳播速度加快，逆流方向減慢，從而產生時間差。該時間差與流體的平均流速成正比，結合管道截面積即可計算出體積流量。現代高性能時差法流量計，如美儀的2100H系列手持式產品，其時間差測量分辨率可達100皮秒（0.1納秒），為實現高精度測量奠定了物理基礎，其線性度可達0.5%，重復性達0.2%。
2. 多普勒效應原理
多普勒法超聲波流量計則專門用于測量含有適量懸浮顆粒或氣泡的兩相流介質，如污水、泥漿、原水等。其原理基于物理學中的多普勒效應：當超聲波由傳感器發射到流體中時，會被隨流體運動的顆粒或氣泡散射，散射波頻率相對于發射波頻率會發生偏移，即多普勒頻移。該頻移值與散射體的運動速度（即流體流速）成正比。通過檢測頻移量，即可計算出流速，再結合管道或渠道的截面積得到流量。例如，美儀的FSD系列超聲波多普勒流量計，工作頻率通常為2MHz，能夠有效捕捉水中懸浮物的散射信號，實現（0~10）m/s寬量程的流速測量，精度可達1.0%±0.01m/s。

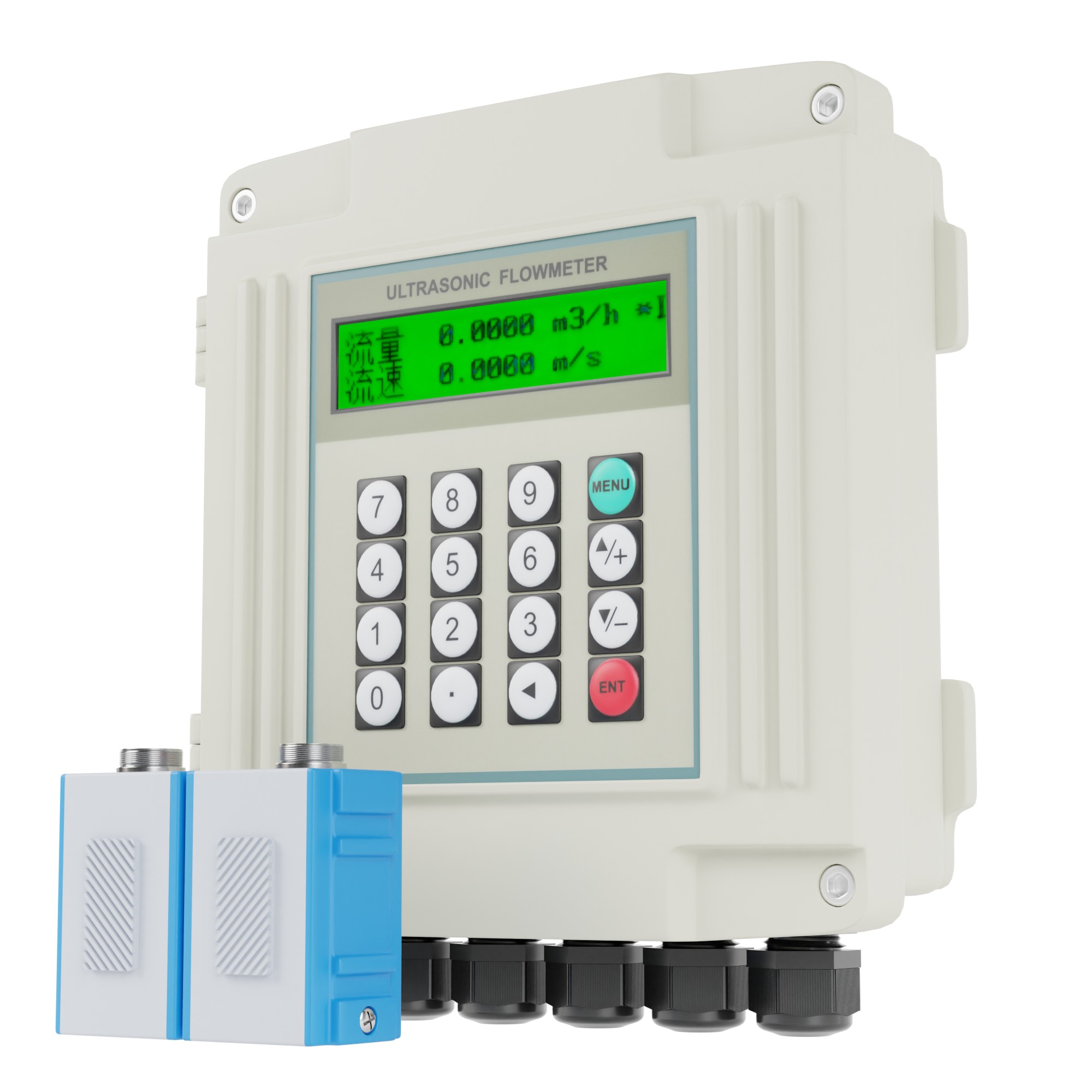

一套完整的超聲波流量測量系統通常由傳感器（探頭）、轉換器（主機/積算儀）及連接電纜構成。近年來，隨著電子技術、材料科學和物聯網（IoT）的發展，超聲波流量計在結構、功能和性能上持續升級。
1. 傳感器（探頭）的多樣化與專業化
傳感器是與被測介質或管道直接接觸的部分，其類型根據安裝方式和測量對象高度分化。對于管道測量，主要有外夾式、插入式和管段式。外夾式傳感器無需破管，安裝最便捷，適用于臨時檢測或不易停產的場合，根據管徑大小可分為小型、中型、大型。插入式傳感器通過開孔植入管道內部，信號更穩定，適用于長期在線監測。管段式則自帶測量管段，精度最高，常用于貿易結算。 對于明渠或自然水體測量，傳感器則演變?yōu)橐何惶筋^（用于明渠流量計）或流速探頭（用于多普勒流量計）。明渠流量計（如FSB系列）的超聲波探頭非接觸測量液位，再通過標準堰槽（如巴歇爾槽、三角堰）的水位-流量關系換算為流量。多普勒流量計（如FSD系列）的探頭則集成了流速測量和液位測量（通過內置壓力傳感器或超聲波測距），采用流速面積法計算流量。
2. 主機（轉換器）的智能化與集成化
主機是流量計的“大腦”，負責信號處理、計算、顯示和輸出。其技術升級主要體現在：
* 高性能處理器與智能算法： 采用低電壓多脈沖平衡發射接收等專利技術，有效抑制工業現場的變頻器干擾，實現穩定的信號處理。智能信號自適應功能使用戶無需手動調整電路。
* 豐富的數據功能： 現代流量計普遍內置數據記錄儀，可存儲長達數年（如60小時、30天、12個月、10年）的歷史流量數據，部分型號支持通過SD卡擴展存儲。同時具備多路流量累積器，滿足不同維度的計量需求。
* 靈活的通信與輸出： 標準配置包括（4~20）mA模擬輸出、脈沖輸出以及RS485 Modbus RTU通信接口。為適應工業物聯網趨勢，新產品開始集成無線模塊。例如，美儀發布的MP-C物聯網超聲波液位計，內置自主研發的無線通信模塊和10年免費流量，用戶可通過手機或電腦遠程監控?cái)?shù)據。
* 人性化操作界面： 中英文雙語菜單、圖形化顯示、清晰的按鍵邏輯，極大降低了現場人員的操作門檻。
3. 供電與防護的可靠性設計
便攜式手持流量計普遍采用可充電電池供電，如Ni-H電池充滿電可連續工作12小時以上，滿足現場移動檢測需求。固定安裝的流量計支持寬電壓直流或交流供電。在防護方面，傳感器通常達到IP68防水等級，可長期浸水工作；主機防護等級一般為IP63或更高，能夠適應潮濕、多塵的工業環境。傳感器材質多選用耐腐蝕的ABS工程塑料或特種不銹鋼，以應對復雜的介質環境。
選型是確保流量計成功應用的第一步，需綜合考慮以下核心參數與現場條件：
1. 測量介質與原理選擇
* 清潔液體（水、油、化學品）： 優先選用時差法超聲波流量計。
* 臟污介質（污水、泥漿、含氣泡液體）： 必須選用多普勒法超聲波流量計。時差法在此類介質中信號會嚴重衰減或失效。
* 明渠流量： 選用超聲波明渠流量計，并需配套安裝標準的量水堰槽。
2. 管道條件與安裝方式
* 管徑范圍： 時差法流量計可測量管徑范圍極寬，從DN15到DN6000以上。需根據實際管徑選擇對應型號的傳感器。
* 管材與內襯： 超聲波可穿透大多數管材（鋼、鑄鐵、PVC等），但對于水泥管、內襯軟膠或結垢嚴重的管道，信號穿透能力會下降，需評估或選用插入式傳感器。
* 流態要求： 安裝點必須保證滿管，且應選擇流態穩定的管段。通常要求傳感器上游有10倍管徑、下游有5倍管徑的直管段，遠離泵、閥門、彎頭等擾動源。
3. 性能指標
* 精度： 時差法精度通常為示值的±1.0%（流速>0.2m/s），高精度型可達0.5級。多普勒法流速精度一般為1.0%±0.01m/s。明渠流量計流量精度約為3%（平靜水面）。
* 流速范圍： 時差法通常為0~±32 m/s。多普勒法為0~10 m/s（單向）或-10~10 m/s（雙向識別流向）。
* 溫度與壓力： 傳感器有耐溫限制，標準型一般為-30℃~90℃，高溫型可達160℃。需確認介質溫度在傳感器承壓范圍內。過程壓力也需匹配傳感器規格。
4. 輸出與通信需求
根據后端控制系統要求，確定是否需要模擬量輸出、脈沖輸出、繼電器報警輸出以及RS485/Modbus通信。對于遠程監控場景，可考慮選擇內置無線物聯網功能的產品。
超聲波流量計的“非接觸”和“強適應性”特點，使其在眾多行業大顯身手：
* 水務行業： 原水、自來水、中水、循環水的計量與監控；分區計量（DMA）漏損控制；泵站效率測試。
* 環保與市政： 污水處理廠的進、出水流量監測；企業排污口在線監測；雨水、合流制管道流量測量。
* 石油化工： 各類工藝水、冷卻水、添加劑、成品油（需兼容）的流量計量。
* 電力冶金： 循環冷卻水系統、鍋爐補給水、脫硫廢水等流量測量。
* 水利與灌溉： 河流、渠道、水庫的水文監測；農業灌溉用水的計量。
1. 安裝要點
* 傳感器安裝： 對于外夾式傳感器，需徹底清除安裝點處的油漆、鐵銹，涂抹足量耦合劑以保證聲波有效傳導。嚴格按照產品手冊計算傳感器間距，并采用V法、Z法等標準方式安裝，確保聲路對齊。
* 參數設置： 準確輸入管道外徑、壁厚、材質、襯里厚度、流體類型等參數，這是流量計準確計算的基礎。
* 信號檢查： 安裝后，通過主機檢查信號強度（Q值）和信號質量，確保其達到良好測量所需的最低閾值。
2. 日常維護與故障排查
超聲波流量計日常維護量小，但定期檢查至關重要：
* 定期檢查： 檢查傳感器安裝是否松動，耦合劑是否干涸；檢查電纜接頭密封是否完好。
* 故障診斷： 現代流量計具備自診斷功能。若出現測量值異常，可首先查看主機顯示的錯誤代碼或信號狀態。常見問題包括：信號強度低（可能耦合不良或參數錯誤）、信號質量差（可能流體含氣量高或流態不穩）、無信號（可能傳感器損壞或電纜故障）。
* 干擾處理： 若現場存在強電磁干擾（如大型變頻器），可能導致測量值波動。可嘗試將流量計主機單獨良好接地，使用隔離電源，或?yàn)樾盘?hào)線增加屏蔽與隔離器。
從高精度時差測量到復雜兩相流的多普勒探測，從手持便攜到物聯網集成，超聲波流量計技術正不斷向著更智能、更可靠、更易用的方向發展。對于使用者而言，深入理解其工作原理與技術邊界，結合具體的介質特性、管道條件和測量需求進行科學選型與規范安裝，是充分發揮其性能優勢、保障生產與計量穩定的關鍵。隨著工業數字化進程的加速，集成數據上云和智能診斷功能的超聲波流量計，必將為企業的精細化管理和數字化轉型提供更強大的數據支撐。
