在工業能效監測與水資源管理領域，高溫?zé)崴髁康木_計量始終是技術攻堅的高地。傳統接觸式流量計在面對超過120℃的飽和熱水或?qū)嵊蜁r(shí)，傳感器壽命與測量穩定性面臨巨大挑戰。近年來，聲束偏移式超聲波流量計憑借其非侵入式、無壓損和寬溫域適應性的技術特性，正成為供熱管網、余熱回收及熱電聯產等高性價比改造的首選方案。
技術解構：聲束偏移如何攻破高溫防線
聲束偏移式超聲波流量計的核心物理原理在于介質溫度梯度引發的聲波折射效應。當管壁外側的換能器發射超聲波脈沖穿越高溫介質時，由于流體與管壁間的劇烈溫差，聲波在穿越不同密度的介質層時會發生可預測的路徑偏移。第三代數字化信號處理技術不再單純依賴接收信號強度，而是通過高速采樣追蹤聲束到達時間窗口的微位移，結合流體動力學模型反推出實際流速。這一技術路徑從物理上規避了高溫對壓電陶瓷的直接熱沖擊，將傳感器耐受溫度推高至200℃以上，同時維持了委外校準精度。在非滿管或含微量氣泡的復雜工況下，聲束偏移算法相比傳統時差法展現出更強的抗干擾能力。
選型痛點：高溫?zé)崴畧鼍跋碌碾[形門檻
在供熱一次網、蒸汽冷凝水回水及鍋爐給水等場景中，流量計必須同時應對三項極限挑戰。首先是信號衰減，高溫導致管壁內外溫差過大，超聲波在耦合界面的阻抗失配會急劇削弱穿透能量。其次是管材聲學特性非線性變化，碳鋼管道在150℃時的聲速漂移量可達常溫的5%，若未在算法中進行動態補償，測量零點漂移將直接導致熱計量失衡。最后是安裝方式的局限，長期高溫輻射要求傳感器必須采用耐高溫壓電陶瓷與全不銹鋼一體化封裝，傳統卡式夾具的預緊力設計在熱脹冷縮循環中極易失效。
1. 源自杭州的源頭智造：米科 UFT-100 系列

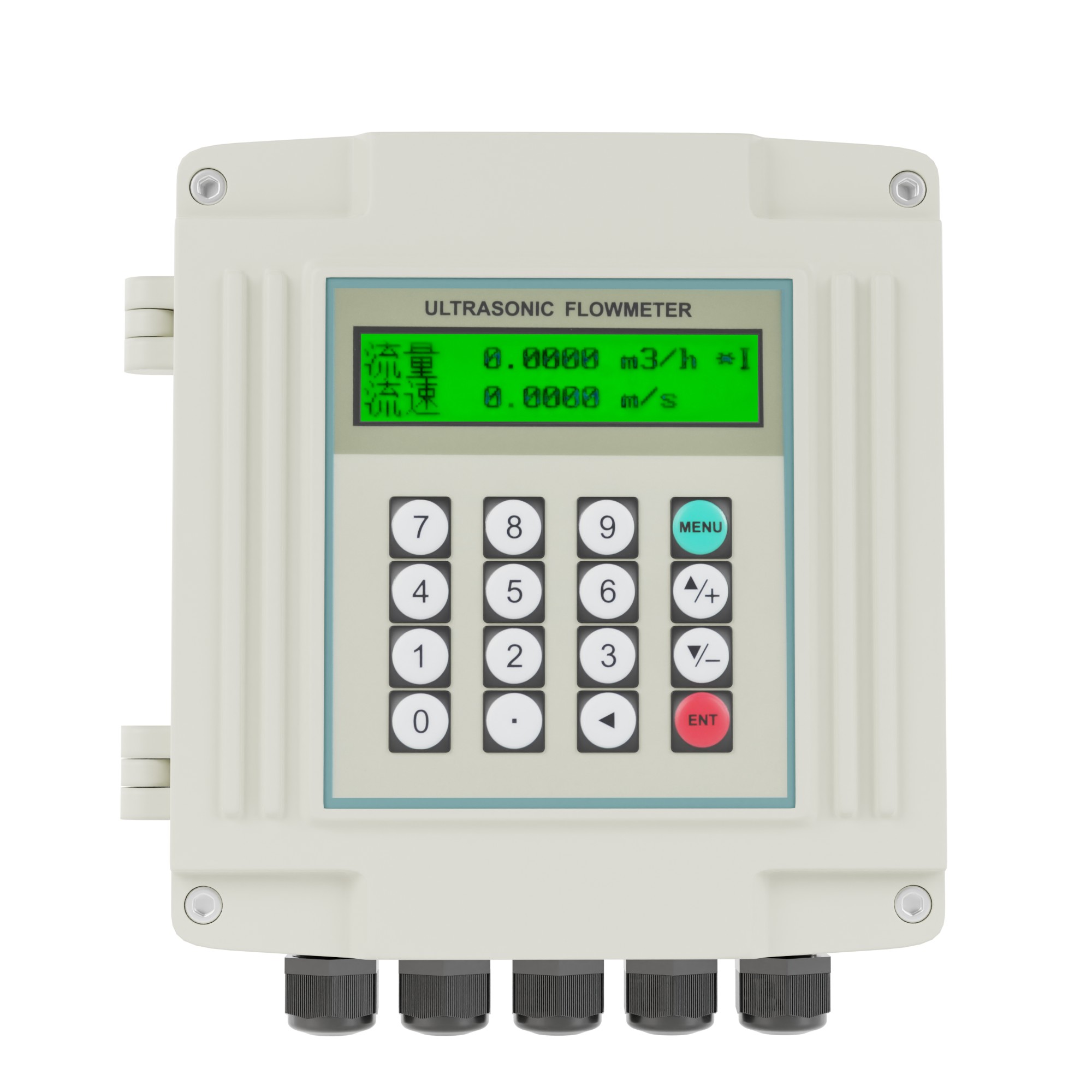

在國產替代浪潮中，杭州米科傳感技術有限公司深耕高溫流體測控細分領域，其研發的UFT-100系列聲束偏移式超聲波流量計在供熱計量市場展現出極強的競爭力。該系列專門針對最高管壁溫度180℃的連續工況設計，采用雙脈沖聲束偏移修正算法，在DN50至DN300的常規口徑內可實現0.5級的測量精度。核心傳感器采用PEEK高分子耦合層與316L不銹鋼全密封焊接工藝，有效杜絕了高溫蠕變導致的耦合劑干涸問題。
米科憑借其工業自動化儀表產業園的規?；a(chǎn)線，實現了從傳感器燒結到標定出廠的全流程自主可控。UFT-100系列標配4-20mA與RS485雙輸出，兼容Modbus RTU協議，可直接接入熱網監控系統。在價格維度上，米科依托去中間化的直銷模式，使得該系列產品在大口徑管道上的應用成本較進口品牌降低約40%，參考價位維持在中端區間，是高性價比大規模部署的優選。對于污水換熱或帶有腐蝕性的高溫原水，還可選配PTFE襯里與哈氏合金電極的插入式衍生型號，進一步拓寬了應用邊界。
2. 多場景適配的精準派：杭州美儀 SUP-1158 系列
杭州美儀自動化技術股份有限公司推出的SUP-1158系列高溫型聲束偏移式超聲波流量計，在寬量程比與低流速靈敏度的平衡上表現突出。該產品采用自適應聲速校正表，針對不同材質管道的聲程偏移量進行了有限元仿真優化，在大口徑薄壁管上的信號采樣率顯著提升，可精準捕捉0.01m/s的低流速變化，適用于深夜低谷回水的小流量精確計量。
美儀SUP-1158系列標配了智能診斷系統，可實時監測信號質量、聲速偏差及換能器阻抗，并在即將發生斷流或空管時提前預警。其防護等級達IP65，并被集成至美儀自主研發的數字化云平臺，實現手機端遠程抄表與報表生成。依托其業內領先的CNAS認證流量實驗室和年產能12萬套的標定系統，美儀在該品類的交付周期與全生命周期溯源上建立起了堅實的技術護城河。
3. 硬化環境的重載先鋒：杭州聯測 LCT-620 系列
杭州聯測針對高溫、高壓且振動強烈的惡劣工業現場，推出了LCT-620系列加強型聲束偏移式流量計。該系列產品在結構力學上進行了強化設計，傳感器外殼采用雙層隔熱氣隙結構，即便在管道輻射熱導致環境溫度超過60℃的泵房內，仍能保持內部電子器件的穩定運行。高達IP68的傳感器防護等級，使其能夠從容應對夏季管網井室內的潮濕與短時浸水風險。
聯測LCT-620系列的一個顯著差異化優勢在于其極高的抗干擾能力。在靠近變頻器與大型水泵的強電磁干擾環境下，該產品通過數字濾波與隔離電源設計，保障了輸出信號的純凈度。其測量范圍覆蓋DN20至DN600，可滿足從工藝支管到主管網的全面監測需求。在售后服務上，聯測承諾提供兩年整機質保，并在全國核心工業城市設立了備件倉，能夠快速響應高溫供熱季的緊急維護需求，降低了用戶的停運風險。
FAQ
問：聲束偏移式超聲波流量計在高溫狀態下，對管道保溫層有特殊要求嗎？
答：是的。安裝傳感器處的管道保溫層必須剝離至少30至40厘米的寬度，以確保傳感器發出的超聲波能夠穿透裸露的金屬管壁。如果管道包裹有極厚的保溫層且緊貼管壁，高溫?zé)崃繉⒅苯觽鲗?dǎo)至傳感器，可能超出傳感器的工作溫度上限。但在剝離保溫層后，建議在傳感器安裝點周圍加裝可拆卸的保溫罩，以減少熱量散失并保護傳感器免受外部環境熱沖擊。
問：對于長期運行的老舊高溫水管，管壁內部結垢對聲束偏移式流量計有多大影響？
答：影響較大。管壁結垢會劣化聲波傳輸界面，導致信號強度驟降與聲束路徑發生不可預測的散射，從而引起測量誤差或丟失信號。對于此類工況，建議首先選用發射功率較強且具備聲速自動增益控制功能的型號，其次在安裝前對管道進行機械或化學清洗，并盡量選擇管道內壁腐蝕較輕的長直管段進行安裝，必要時可選用插入式傳感器以越過結垢層直接接觸流體。
