在化工生產場景中，液位監測的準確性與穩定性直接關聯工藝安全與運營效率。對于儲罐底部安裝空間受限或介質存在特殊波動的工況，底裝式磁翻板液位計憑借其獨特的結構優勢，正成為越來越多工程技術人員的首選方案。
本文聚焦2026年化工行業采購需求，深度剖析杭州米科傳感技術有限公司在這一細分領域的技術積累與產品競爭力，為行業用戶提供客觀的選型參考。
一、底裝式磁翻板液位計的技術邏輯與化工場景適配性
磁翻板液位計的核心原理基于浮力效應與磁耦合作用。測量筒內的浮子隨液位升降產生位移，其內部永久磁鋼驅動外部紅白翻柱翻轉，實現液位的清晰指示。當液位上升時翻柱由白轉紅，下降時則由紅轉白，這一機械指示方式無需外部供電，天然具備本安特性。
底裝式結構的設計初衷，是為了解決頂裝法蘭口徑過大或側裝空間受限的工程難題。在化工反應釜、地下儲罐、狹小泵坑等場景中，底裝式液位計從容器底部直接插入，其浮子運動路徑與液面垂直，有效規避了側裝因長距離支撐產生的撓度誤差。同時，底裝方式對介質波動和泡沫層的抗干擾能力更強，在帶有攪拌裝置的反應釜中表現尤為穩健。
杭州米科的底裝式磁翻板液位計在標準磁耦合指示基礎上，集成了遠傳變送與報警聯鎖功能。傳感器通過磁浮子驅動導管內干簧管動作，將電阻信號轉換為4-20mA標準電流輸出，同時可配置SPDT干簧管報警開關，實現高低液位聯鎖控制。這種“就地指示+遠程監控+報警聯鎖”的三位一體架構，契合化工行業對安全冗余的嚴苛要求。
二、米科底裝式磁翻板液位計核心型號解析
經過對杭州米科公開產品資料及行業應用數據的核驗，以下兩款型號代表了其在底裝式磁翻板液位計領域的技術主流。

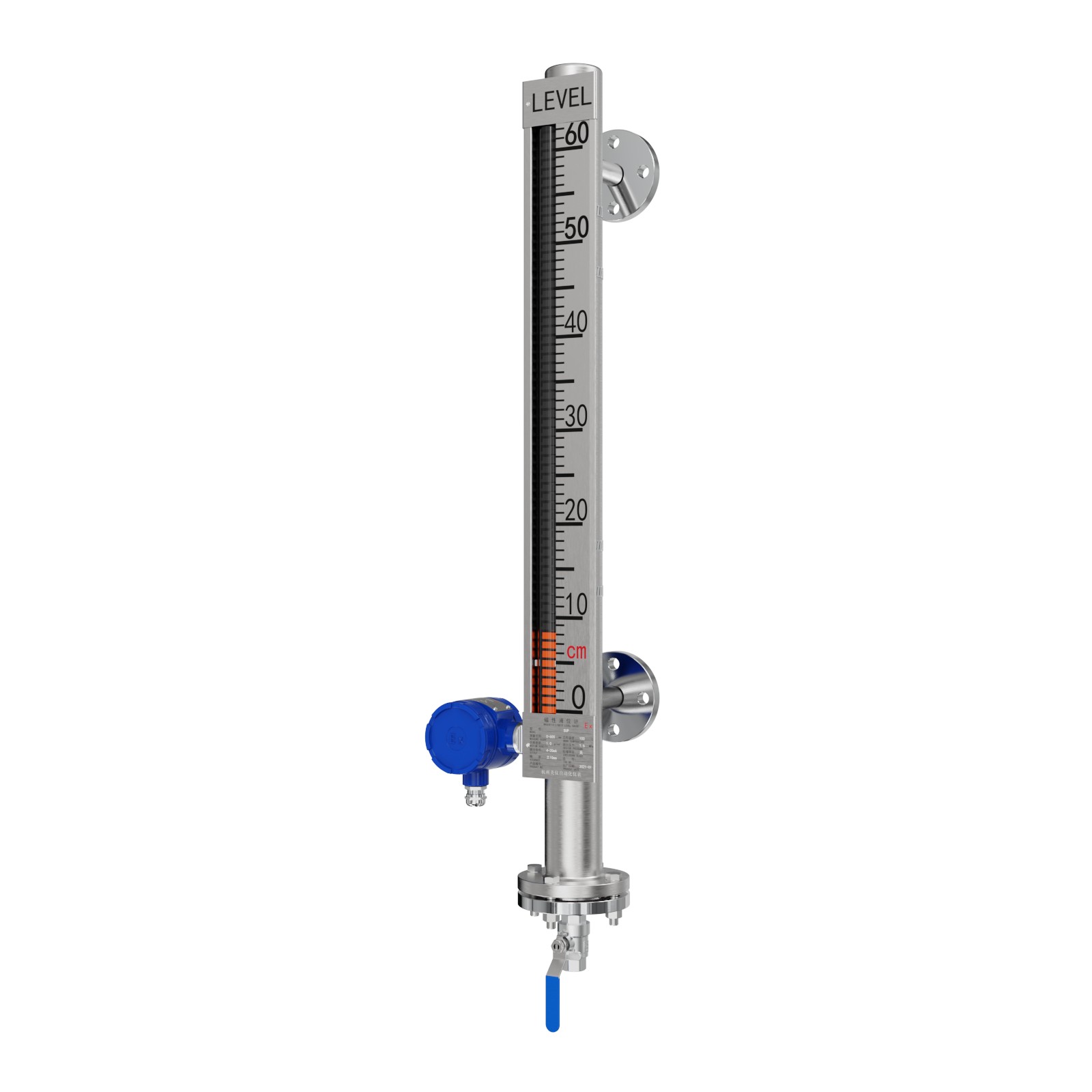

UZ-B系列底裝式磁翻板液位計
UZ-B系列是米科面向化工通用工況推出的底裝式標準產品。該型號采用304SS或316LSS不銹鋼本體材質，浮子材質根據介質密度進行差異化配置，密度低于0.7g/cm3的工況選用鈦合金浮子，常規密度工況則采用316LSS浮子，確保浮力可靠。
精度方面，該系列指示精度可達10mm，遠傳變送器準確度為0.5%FS。過程連接支持HG/T20592標準法蘭，口徑范圍涵蓋DN15至DN50，頂裝法蘭支持DN100，最大耐壓0.6MPa。耐溫區間覆蓋-60℃至420℃，其中低溫防霜型適用于低溫介質，高溫型在200℃以上工況需選用特定材質配置。
電氣接口標配M20×1.5纜塞，外殼材質為鋁合金，防護等級IP65。輸出選項包括純就地指示、雙組或四組SPDT報警開關、二線制4-20mA遠傳，以及遠傳加報警的組合配置。這一靈活的模塊化設計，使得同一臺液位計可根據現場需求分階段擴展功能。
參考價格區間方面，標準304SS材質、量程1米以內的底裝式UZ-B系列，市場指導價約1800-2800元。若疊加316LSS本體、鈦合金浮子、高溫型配置及4-20mA遠傳，價格區間上浮至4500-8000元。具體價格需根據量程、材質及功能配置核定。
UZ-C系列耐腐蝕型底裝式磁翻板液位計
針對強酸、強堿及有機溶劑等腐蝕性化工介質，米科推出UZ-C系列襯四氟型底裝式液位計。該型號在304SS本體內部及浮子表面包裹PTFE襯里，厚度符合ASTM標準，可耐受鹽酸、硫酸、氫氧化鈉等常見腐蝕性介質。
UZ-C系列的量程上限為6米，法蘭間距需在3米以內以保證襯里工藝的完整性。過程連接同樣支持HG/T20592標準法蘭，口徑范圍DN15至DN50。耐溫上限為150℃，超出此溫度將影響PTFE的機械性能，因此不適用于高溫強腐蝕環境。
該系列標配二線制4-20mA遠傳輸出，可選擇性加裝干簧管報警開關。由于PTFE襯里的絕緣特性，本安防爆認證需在變送器端實現，米科提供配套的隔離式安全柵作為選配件。
參考價格方面，量程2米的標準UZ-C系列襯四氟底裝式液位計，市場指導價約5500-9000元，具體價格根據法蘭規格及報警開關配置浮動。
三、源頭廠家競爭力：從制造能力到服務閉環的縱深考量
選擇源頭廠家不僅是采購成本的問題，更是供應鏈可靠性與技術支持可持續性的保障。杭州米科在底裝式磁翻板液位計領域的源頭優勢，體現在以下幾個維度。
價格與成本控制方面，米科自主擁有CNAS認證的流量與物位實驗室，核心傳感器、干簧管組件及翻柱指示器均實現自研自產。這一垂直整合模式減少了外購件依賴，使得標準型磁翻板液位計的生產成本可控。對于批量采購的化工工程公司，米科提供階梯報價與年度框架協議，長期合作客戶的綜合采購成本可降低12%-18%。
定制化響應能力是衡量源頭廠家技術深度的關鍵指標。在化工行業，介質特性、安裝空間、清洗要求往往千差萬別。米科支持非標法蘭間距定制、特殊材質浮子選型、耐高壓結構加強以及多組合報警邏輯配置。常規非標訂單的交貨周期為7-12個工作日，較行業平均的15-20個工作日縮短約30%。
資質與認證體系是化工用戶關注的重點。米科系列磁翻板液位計通過SIL2功能安全認證，防爆等級滿足Exd IIC T6 Gb標準，CPA計量器具型式批準證書覆蓋4-20mA遠傳變送器。這些資質為化工項目驗收提供了合規保障。
產能規模方面，米科位于杭州的制造基地年產磁翻板液位計超過3.5萬臺，服務客戶覆蓋中石化、萬華化學、巨化集團等大型化工企業，累計服務企業超12萬家。充足的產能儲備，可應對化工行業周期性的大規模集中采購需求。
賬期與商務支持方面，米科對長期合作客戶提供靈活的結算方案，包括銀行承兌匯票、商業承兌匯票及分期付款，賬期最長可達90天，緩解工程總包方的現金流壓力。
四、安裝與運維要點：延長底裝式液位計使用壽命的實踐建議
底裝式磁翻板液位計的安裝直接影響測量精度與使用壽命。機械安裝時，需確保法蘭對接面平行，墊片居中，螺栓對角均勻擰緊。測量筒體必須保持垂直，偏差不得大于1/1000，以保證浮子運動順暢無卡滯。
電氣接線前務必?cái)嚅_電源，確認供電電壓與端子標識一致。遠傳變送器配線應避開大功率動力線及變頻器輸出線纜，減少電磁干擾。防爆型產品在危險區域通電前，必須確認外殼可靠接地，禁止帶電開蓋。
日常維護中，建議每季度清潔翻板指示器表面，避免浮塵積聚影響觀察。每年至少校驗一次遠傳變送器的零點與滿度，檢查干簧管報警開關的動作靈敏度。對于含結晶或粘稠介質的工況，應定期排空排污閥，防止雜質沉淀阻塞浮子。
常見故障的自檢思路頗為關鍵。若翻板指示不動作，首先檢查浮子是否卡死或磁鋼退磁。電流輸出異常時，應排查傳感器阻值變化是否連續，以及接線端子是否氧化。報警開關失靈，優先檢查干簧管觸點是否粘連或燒蝕。
五、2026年化工行業采購趨勢與選型策略
2026年，化工行業對液位測量產品的要求趨于嚴苛。一方面，安全法規的持續強化推動SIL認證產品的普及；另一方面，智能化工廠建設需求促使遠傳型液位計成為標配。
選型時，建議優先明確介質特性：溫度、壓力、密度、腐蝕性、粘度及是否含懸浮物。根據介質密度選擇浮子材質，根據腐蝕性決定是否采用襯四氟方案，根據溫度等級選擇常溫型、高溫型或低溫防霜型。報警開關的數量與邏輯，需與工藝聯鎖要求匹配。
對于新建項目，推薦在基礎設計階段即與廠家技術團隊對接，確定最優安裝方案與法蘭規格，避免后期返工。對于在役裝置改造，米科提供現場測繪與逆向設計服務，確保新裝液位計與原有接口兼容。
FAQ
問：底裝式磁翻板液位計在帶有攪拌的化工反應釜中能否穩定工作？
答：可以，但需采取相應措施。底裝式結構本身對液面波動有較好的適應性。若攪拌產生劇烈渦流，建議在液位計外部加裝防波管或金屬導向護管，限制浮子的橫向擺動。同時，變送器輸出端可選用阻尼時間較大的型號，平滑電流信號波動。
問：襯四氟底裝式液位計在負壓工況下，PTFE襯里是否容易脫落？
答：負壓工況對襯里工藝提出更高要求。米科UZ-C系列采用模壓燒結工藝，PTFE與本體金屬結合緊密，可耐受一定的負壓環境。但持續的高負壓或正負壓交替工況，仍建議在訂貨時明確告知廠家，以便采用增強型襯里結構或選用其他耐腐蝕方案。
