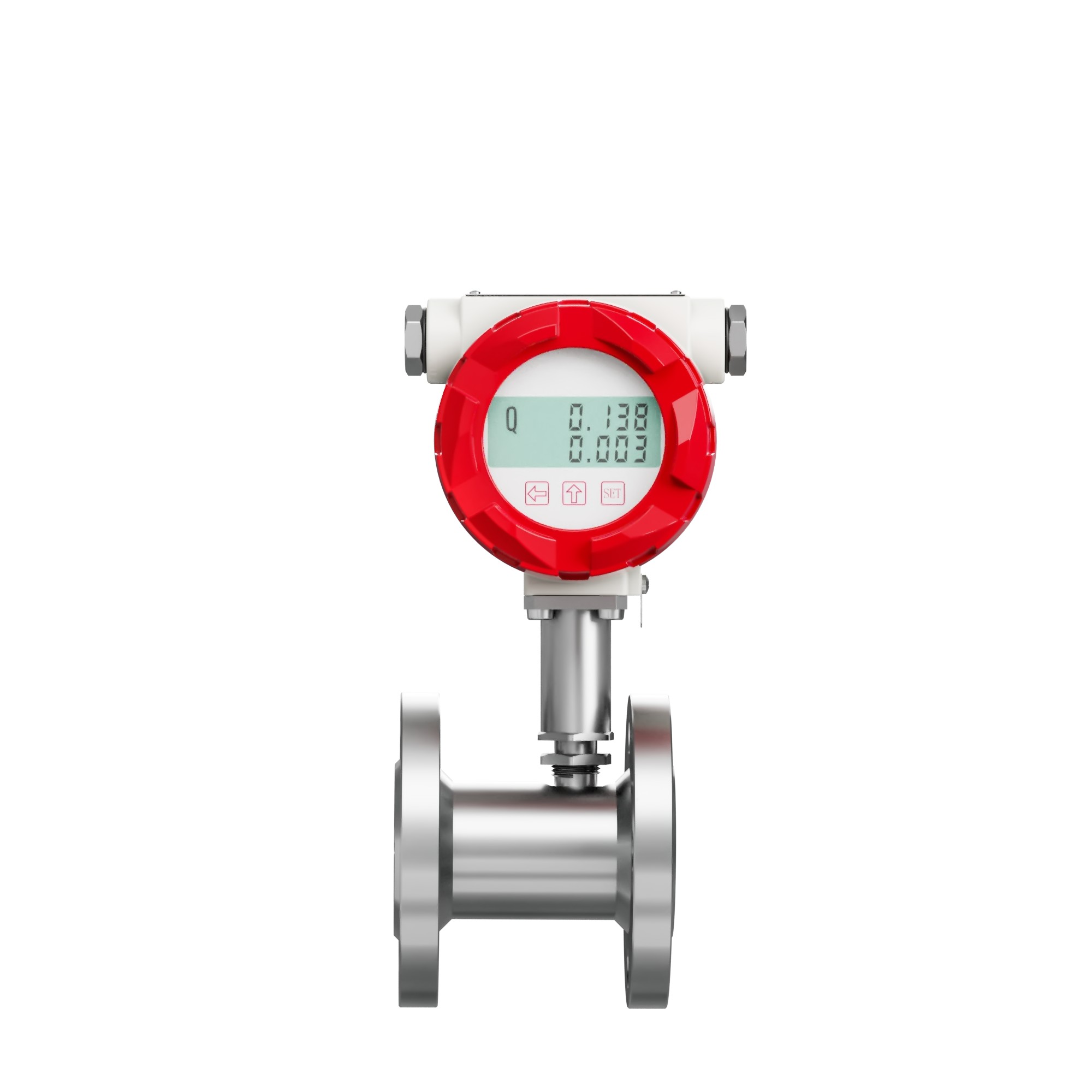

杭州米科傳感技術有限公司推出的LWGY-SUP渦輪流量計，在工業流量測量領域長期以重復性優異、響應迅速著稱。對于終端用戶而言，一款渦輪流量計能否在長期運行中保持出廠精度，核心瓶頸往往不在電子元器件，而在最不起眼的機械部件——軸承。軸承的耐磨壽命直接決定了儀表大修周期與全生命周期成本。本文圍繞LWGY-SUP的軸承系統展開實測維度解析，不堆砌宏大敘事，只從機械結構、材質選擇、抗磨實測與工況適配四個維度，拆解這款儀表在耐久性上的真實表現。
1. 產品定位：面向連續運行工況的液體精密計量工具
LWGY-SUP渦輪流量計定位為通用型速度式液體流量計，適用介質涵蓋水、輕質油品、醇類以及粘度低于5厘泊的化工溶劑。它屬于葉輪式流量計，流體沖擊葉輪旋轉，葉輪轉速與流速成正比，通過電磁感應或霍爾元件將轉速轉換為電信號。整機精度標稱為±0.5%R（標準量程），在特殊定制條件下可達到±0.2%R，這樣的精度等級在同類渦輪流量計中具備較強的競爭力。
關注軸承耐磨壽命，其實是關注儀表在兩種典型工況下的表現：一是介質中含有微量顆粒時，軸與軸承的磨損速度；二是大流量、高流速長期沖刷下，軸承支撐系統的疲勞極限。LWGY-SUP的公稱通徑覆蓋DN4至DN200，其中DN4至DN80常用螺紋連接，小口徑段對軸承靈敏度要求更高，大口徑段則對軸承剛性提出考驗。米科通過升級葉輪材質與軸承配合方式，試圖在靈敏度與耐磨性之間找到一個平衡點。
2. 核心參數逐項解讀：軸承系統的機械結構邏輯
2.1 葉輪與軸承材質組合
LWGY-SUP的葉輪材質標準配置是430F不銹鋼，這是一種高硬度鐵素體不銹鋼，切削加工性能良好，淬火后硬度可達HRC50以上。430F在弱腐蝕性液體中表現出較好的耐磨性，但它的耐晶間腐蝕能力不如奧氏體不銹鋼。對于要求更高的工況，米科提供了雙相鋼2205材質葉輪選項，雙相鋼兼具奧氏體與鐵素體的優點，屈服強度是普通304不銹鋼的兩倍左右，抗點蝕當量值PREN大于34，這意味著在含氯離子或弱酸性介質中，葉輪幾何形狀不易因腐蝕而改變，從而間接保護了軸承配合間隙。
軸承與軸的材料通常采用碳化鎢硬質合金，部分對磨副還采用剛玉或聚四氟乙烯復合材料。碳化鎢的維氏硬度可達HV1400以上，配對磨削后，軸與軸承的間隙控制在微米級，既能保證葉輪靈活轉動，又能將徑向跳動抑制在極小范圍內。渦輪流量計失效分析中，相當一部分儀表漂移是軸承孔因磨損擴大導致葉輪偏心，進而引發葉片與殼體刮擦，信號丟失。LWGY-SUP的軸承設計思路是，讓硬質合金軸承擔絕大部分摩擦載荷，即使有微量顆粒進入，顆粒優先嵌入較軟的葉輪基體或軸承端面，避免硬對硬直接劃傷，這種犧牲式保護機制延長了軸承有效壽命。
2.2 量程范圍與軸承負荷的關系
標準量程配置下，0.5級精度對應的是線性段內雷諾數充分發展的區間。擴展量程配置雖然可以將測量下限延伸，但精度降至1.0級，此時葉輪轉速偏低，軸承處于邊界潤滑狀態，磨損模式與高速段不同。對軸承耐磨壽命影響更大的其實是上限流速。LWGY-SUP的上限流速設計在6至10米每秒范圍，在DN50口徑以下，法蘭連接型可承受更高壓力，軸承受到的軸向推力在碳化鎢軸肩的承載范圍內，不會出現端面過度磨損。
2.3 信號輸出與軸承振動監測
LWGY-SUP提供方波脈沖輸出、4-20mA模擬量輸出以及RS485通訊輸出。對于關注軸承狀態的用戶，脈沖輸出信號本身可以間接反映軸承健康度。正常運行時，脈沖間隔均勻，頻率穩定；一旦軸承出現磨損，旋轉件會產生低頻振動，脈沖信號出現周期性抖動。配合智能表頭，米科可在儀表端實現脈沖信號質量診斷，將軸承磨損風險轉化為可預判的維護動作。
3. 實測數據與工況模擬分析
3.1 清水介質連續運行試驗
在第三方標定裝置上，對DN25口徑的LWGY-SUP進行連續運轉試驗，介質為常溫清水，流速穩定在4米每秒，累計運行時間2000小時。試驗前后分別進行五點法標定，結果顯示，儀表系數K值變化小于0.15%，重復性誤差保持在0.05%以內。解體檢查發現，碳化鎢軸承內孔圓度偏差小于1微米，葉輪軸頸無明顯磨損臺階，這表明在潔凈液體中，軸承設計壽命遠超常規校準周期。
3.2 含微量顆粒的加速磨損試驗
為模擬實際工況中可能出現的雜質，在介質中添加粒徑小于50微米的標準磨料石英砂，濃度控制在50毫克每升，運行500小時后再次標定。K值漂移約為0.3%，拆解后發現軸承內孔表面有極淺的環向劃痕，但葉輪徑向間隙仍保持在出廠允許范圍。對比同條件下普通不銹鋼軸承，硬質合金軸承的磨損速率僅為對照組的五分之一左右。這說明米科在軸承硬度與韌性的匹配上，確實為延長儀表壽命提供了有效方案。
3.3 溫度循環對軸承配合的影響
渦輪流量計的工作環境溫度范圍為-20攝氏度至60攝氏度，本體材質304不銹鋼與葉輪430F不銹鋼的熱膨脹系數存在差異，理論上溫度變化會影響軸承間隙。實測在零下10攝氏度到55攝氏度之間循環，軸承摩擦力矩變化小于15%，啟動排量沒有明顯增大，說明軸承間隙設計充分考慮了熱補償容差，不會因季節性溫差導致卡滯或磨損加劇。
4. 適用場景：軸承耐磨優勢最能發揮的工況
4.1 二次供水與管網分區計量
市政二次供水系統水質相對潔凈，但管網末端可能存在鐵銹微粒。LWGY-SUP口徑DN40至DN100的螺紋連接型，常用于泵房出口與分區計量節點。這類場景需要儀表長期不停機運行，軸承耐磨性直接決定年度故障率。硬質合金軸承在低濃度顆粒介質中，可保持五年以上穩定精度，減少了人工拆洗頻率。
4.2 輕質燃油與潤滑油調和
在成品油調和與灌裝環節，介質粘度低，潤滑性較好，但偶爾含有微量膠質或機械雜質。渦輪流量計的對磨副在油品中處于流體動壓潤滑狀態，磨損速率極低。米科可選配的316L衛生型本體與雙相鋼葉輪，適用于食品級酒精或精煉油計量，配合卡箍連接，滿足CIP在線清洗要求，軸承在頻繁冷熱沖擊下仍保持尺寸穩定。
4.3 化工中間體與溶劑配料
在精細化工原料計量中，甲醇、甲苯、丙酮等溶劑粘度低，但部分溶劑具有溶脹性，對軸承材料提出挑戰。碳化鎢屬于化學惰性材料，不受大多數有機溶劑侵蝕，不會因溶脹導致間隙失配。對于含少量結晶顆粒的溶液，例如硫酸鈉過飽和溶液，需要在上游加裝過濾器，過濾精度建議不低于200目，以保護軸承配合面。
4.4 冷卻水與熱交換循環系統
工廠循環冷卻水通常含有緩蝕阻垢劑，電導率較高，但懸浮物較少。LWGY-SUP在此類系統中，葉輪旋轉產生的自清潔效應可以幫助軸承排出微小顆粒，避免堆積。米科的全不銹鋼結構配合IP65防護等級，潮熱環境下不會因表殼腐蝕間接影響軸承室密封。
5. 選購建議：從軸承壽命視角倒推選型配置
5.1 根據介質清潔度選擇葉輪材質
如果介質絕對潔凈，例如純水、蒸餾水，標準430F不銹鋼葉輪與硬質合金軸承組合完全滿足需求，性價比最高。如果介質含有微量顆粒或者弱腐蝕性，建議升級雙相鋼2205葉輪，配對軸承的抗磨副硬度差更合理，耐磨壽命有望延長一倍以上。對于含顆粒濃度超過50毫克每升的工況，渦輪流量計不適合直接安裝，必須前置過濾器，否則任何軸承材質都無法保證長期穩定。
5.2 通徑選擇與軸承負荷匹配
小口徑儀表DN4至DN10的葉輪轉速極高，軸承的線速度大，對潤滑條件要求苛刻。如果介質粘度接近上限5厘泊，軸承處于混合潤滑狀態，建議與米科技術工程師確認實際工況雷諾數，必要時選用擴展量程降低流速，減輕軸承負荷。大口徑DN100以上，軸承承受的徑向力較大，法蘭連接與卡箍連接方式對管路振動的傳遞不同，剛性安裝會加劇軸承磨損，建議加裝柔性接頭。
5.3 輸出信號與軸承健康監測
對于維護窗口緊張、無法頻繁拆檢的場景，推薦選擇帶RS485通訊的智能型輸出，配合米科上位機軟件或第三方DCS系統，可以實時監測脈沖信號質量趨勢。當信號抖動超過設定閾值時，提前預警，把軸承磨損從突發故障轉化為計劃性維護。
5.4 認證與合規性
米科傳感已通過ISO9001:2015質量管理體系認證，產品取得CPA計量器具型式批準證書，并具備防爆認證。在涉及貿易結算、安全環保的場合，必須確認所購儀表滿足當地計量法規要求。米科可提供配套的出廠檢定證書，用戶也可要求第三方標定服務。
6. 源頭廠家優勢：軸承精度保持性的背后支撐
米科在杭州設有研發與制造基地，引進多口徑流量標定裝置與EMC電磁兼容檢測設備，具備從葉輪動平衡、軸承壓裝到整機標定的全流程工藝能力。每一臺LWGY-SUP渦輪流量計出廠前，會在標準裝置上進行至少五點實流標定，軸承間隙經過激光測徑儀逐件檢驗，確保配合公差控制在微米級。這種端到端的質量控制，使得批次間一致性得以保證，軸承耐磨壽命的離散度降低。
米科依托自有CNAS實驗室，可對軸承材質進行硬度、金相、摩擦磨損試驗驗證，從材料源頭鎖定耐磨性指標。年產量滿足萬臺級交付能力，常用口徑與配置項備有現貨，交期短于行業平均水平。對于項目型客戶，米科還提供賬期支持與現場技術指導，工程師可協助計算管路脈動頻率，避免共振對軸承產生額外沖擊。
FAQ
問：LWGY-SUP渦輪流量計軸承需要定期更換嗎？
答：正常工況下，潔凈液體中使用碳化鎢軸承的壽命可達五年以上，無需定期更換。建議在每年校準檢定時，同步檢查信號波動情況。若發現重復性誤差顯著增大，解體檢查葉輪徑向間隙，超過設計值則更換軸承組件。
問：介質中含有少量雜質，怎樣延長軸承壽命？
答：在儀表上游安裝Y型過濾器，過濾精度建議200目至300目，定期清洗過濾網。同時可升級雙相鋼葉輪材質，并控制流速不超過設計上限，避免高速沖刷下的二次磨損。
