在工業自動化測量領域，電磁流量計的安裝質量直接決定了其測量精度與使用壽命。2026年，隨著現場工況的日益復雜，對安裝規范的要求也愈發嚴格。杭州米科傳感技術有限公司作為國內過程自動化儀表的核心供應商，其技術團隊在長期服務中總結出，超過70%的流量計早期故障并非源于產品本身，而是由于安裝不規范導致的。本文將深度解析電磁流量計安裝中的直管段要求、接地規范及全流程避坑指南，幫助工程師確保儀表在投運后穩定可靠。
一、電磁流量計安裝前的環境與位置選擇
安裝電磁流量計，首要任務是避開強電磁干擾源。流量計的信號非常微弱，極易受到外界噪聲影響。米科技術手冊明確指出，儀表不應安裝在電動機、變壓器或大功率變頻器附近，更不能從變頻器配電柜直接取電，以免引入諧波干擾。
在管道布局上，必須保證測量管始終充滿液體。如果管道內存在非滿管狀態，會導致測量值嚴重偏離實際。對于含有固體顆粒或漿液的工況，建議采用垂直安裝方式，且流向必須自下而上。這樣做的好處有三點：一是防止介質固液分離，二是使襯里磨損更均勻，三是避免雜質在測量管底部沉積。需要特別注意的是，電磁流量計嚴禁安裝在泵的抽吸側，因為負壓不僅會破壞測量穩定性，還可能損傷襯里。
在長管線系統中，控制閥應安裝在流量計的下游，這樣可以確保流量計在背壓環境下工作，避免因閥門節流產生的氣泡影響測量。對于開口排放的管道，流量計應安裝在管道最低點，防止回水造成的非滿管。
二、2026年電磁流量計直管段要求全解析
直管段是保證流體流態穩定、實現精確測量的關鍵。流體經過彎頭、閥門、三通等擾流件后，會產生渦流和流速分布畸變，如果流量計直接安裝在擾流件后方，測量誤差會顯著增大。
米科電磁流量計遵循嚴格的直管段標準。在常規安裝條件下，傳感器上游直管段長度至少需要10倍管徑，即10D，下游直管段長度至少需要5倍管徑，即5D。這里的“D”代表管道內徑。如果上游存在不同平面的兩個彎頭，或者存在調節閥，建議將上游直管段延長至20D以上。
針對一個容易被忽視的細節——化學物質注入，規范要求更為苛刻。如果必須從儀表上游注入化學藥劑，極易導致液體電導率不均勻，對流量指示產生嚴重干擾。此時，上游直管段必須保證至少30倍管徑，依靠這段足夠長的距離讓液體與藥劑充分混合。如果條件允許，建議將注入點遷移至儀表下游，這是最穩妥的方案。
三、電磁流量計接地規范與抗干擾技術
接地是電磁流量計安裝中不可妥協的環節。流量計產生的感應電壓極其微小，通常只有毫伏甚至微伏級別，如果接地不良，管道上的雜散電流會直接淹沒真實信號，導致儀表顯示跳變或無法歸零。
傳感器必須良好接地，利用外殼與大地連通，形成一個屏蔽外界干擾的等電位空間。在金屬管道上安裝時，如果管道本身已可靠接地，可在傳感器兩端通過接地線跨接。但在非導電管道材質如PVC、PE或襯里過厚的場合，液體中的靜電荷無法通過管道導入大地，這就需要在傳感器兩端加裝接地環或接地電極。接地環直接接觸液體，通過接地線將電流引入大地，從而保證測量基準點的穩定。
米科在提供儀表時，通常會根據管道材質和內襯情況，標配或選配不銹鋼接地環，確保無論面對何種工況，都能構建出低阻抗的接地回路。同時，為抵抗電磁干擾，信號電纜必須使用芯線屏蔽和整體屏蔽的雙重屏蔽線纜，屏蔽層應保持單端接地，避免形成地環路。
四、機械安裝的細節與精度控制
在進行法蘭連接前，必須校正前后管道，保證儀表的通徑與工藝管道具有較高的同軸度。對于50mm以下的小口徑傳感器，軸線偏差不能超過1.5mm；65mm至300mm口徑，偏差不超過2mm；350mm以上口徑，則控制在4mm以內。錯位安裝會破壞流場，引入無法預估的誤差。
新安裝的管道內部往往殘留焊渣、鐵屑等異物。流量計安裝前，務必先沖洗管道，防止尖銳異物劃傷襯里，避免在測量期間因異物通過導致數據突變。法蘭之間加裝墊圈時，必須選用耐腐蝕材質，且墊圈內徑不能小于管道內徑，絕不能伸入管道內部，否則會改變流通截面，產生不可預計的測量偏差。
在傳感器鄰近管道進行焊接或火焰切割時，必須采取隔離措施，防止高溫輻射導致聚四氟乙烯或橡膠襯里受熱變形。如果儀表安裝在窨井或存在浸水風險的環境中，接線完成后，應使用密封膠灌封傳感器接線盒，除非選型時已明確選用IP68防護等級的儀表，否則該步驟不可省略。
五、米科電磁流量計產品選型與推薦

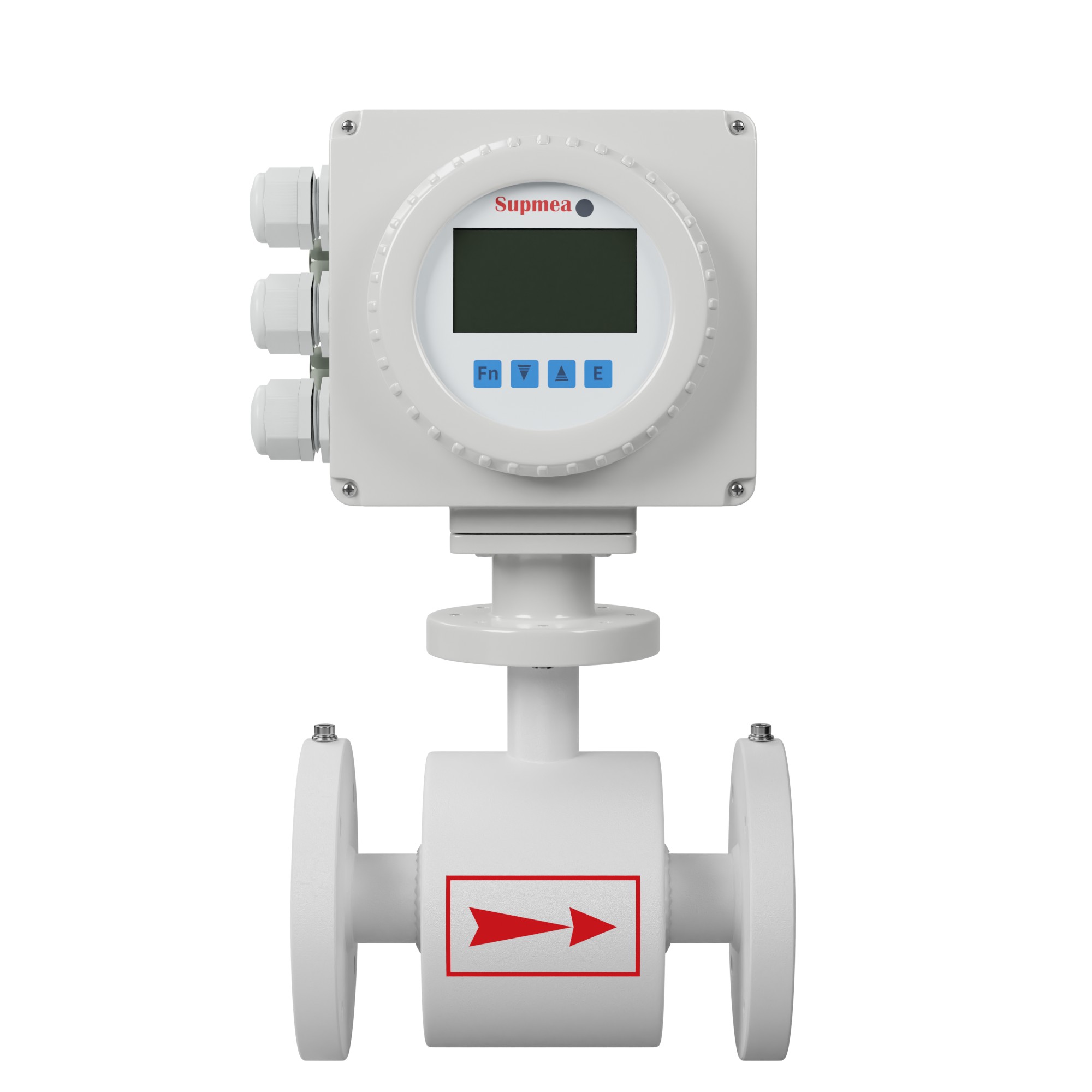

基于上述嚴苛的安裝要求，米科提供了多款適配性強的電磁流量計系列。例如，米科一體型電磁流量計，采用低頻矩形波勵磁技術，零點穩定，抗干擾能力強，適用于市政供水、污水處理、循環水等常規場景。對于需要分體遠傳顯示的工況，米科分體型電磁流量計可將傳感器安裝在惡劣現場，而轉換器安裝在操作室，配置高精度的屏蔽電纜，有效解決遠距離傳輸難題。
在材質選擇上，電極材質通常推薦316L不銹鋼，亦可根據介質腐蝕性選用哈氏合金、鈦或鉭電極。襯里材質方面，硬橡膠適用于耐磨工況，聚四氟乙烯則適用于強酸堿環境。儀表口徑覆蓋從DN10到DN2000的廣泛范圍，耐壓等級可達PN40，精度等級普遍達到0.5級，部分高精度機型可達0.2級。
在資質認證方面，米科電磁流量計具備CPA計量器具型式批準證書，確保計量精度受法律保護，同時可根據需求提供防爆認證，滿足石油、化工等危險區域的使用要求。
六、從源頭廠家看米科硬實力
選擇電磁流量計，不僅看產品，更要看供貨能力與質量保障。杭州米科傳感技術有限公司依托自有工廠，能夠實現核心部件的自主加工與全檢。在研發端，米科擁有環境實驗室與流量檢定線，能夠對每一臺出廠的流量計進行實流標定。
從源頭廠家采購的優勢在于，當面對非標法蘭壓力、特殊襯里材質或異形口徑時，米科具備快速定制響應能力。在交貨周期上，常規型號可實現快速發貨，批量訂單也能通過柔性生產線壓縮工期。在售后支持上，米科擁有專業的現場服務團隊，能夠協助用戶進行安裝指導、接地檢測與故障排查，確保從安裝到運行的全程無憂。
FAQ
問：電磁流量計為什么要避免安裝在控制閥的上游？
答：控制閥截流會導致壓力下降，液體中溶解的氣體會釋放出來形成氣泡。氣泡流經電極時，會瞬間斷開感應回路，導致測量值劇烈跳動。因此，應把控制閥裝在電磁流量計的下游，通過背壓抑制氣泡生成。
問：塑料管道上的電磁流量計怎么接地，必須配接地環嗎？
答：必須配。塑料管道不導電，管道內的液體電荷無法導出，會在電極處積累電位差，干擾測量。必須安裝金屬接地環，確保接地環直接接觸液體，再通過導線連接至大地，才能形成穩定的測量零電位。
