在日益精細化的水資源管理與環境保護領域，對水體流量的精準、連續在線監測已成為一項基礎且關鍵的技術需求。無論是城市排水管網、工業廢水排放、農業灌溉渠道，還是自然河道的生態流量監控，都離不開可靠的流量測量設備。傳統的單一原理流量計在面對復雜多變的現場工況時，往往捉襟見肘，例如，非滿管與滿管狀態頻繁切換、管道內淤積、水面漂浮物干擾等問題，都給穩定測量帶來了巨大挑戰。正是在這樣的背景下，一種融合了接觸式與非接觸式測量技術優勢的創新產品——超聲波雷達雙波流量計應運而生，它通過獨特的雙波復合測流機制，為復雜工況下的流量監測提供了更為完善的解決方案。
一、雙波復合測流：超聲波與雷達的協同工作機制
超聲波雷達雙波流量計的核心創新在于其集成了超聲波多普勒和雷達多普勒兩種測速技術，并輔以靜壓式與雷達水位測量模塊，構成了一套復合傳感系統。其工作原理并非簡單的技術堆疊，而是基于不同物理原理的優勢互補與智能切換。
超聲波測流模塊通常采用接觸式或插入式安裝，其工作頻率通常在兆赫茲級別。它基于多普勒效應原理：傳感器向水中發射固定頻率的超聲波，當聲波遇到隨水流運動的懸浮顆粒或氣泡時，會產生反射，反射波的頻率會因顆粒的運動而發生偏移（即多普勒頻移）。通過精確測量這個頻率差，即可計算出水流體的斷面流速。超聲波的優勢在于其測量的是水體內部一定深度處的流速，受水面波動、漂浮物影響小，在滿管或液面較穩定的非滿管工況下測量精度高、響應速度快。
雷達測流模塊則采用非接觸式測量，其工作于微波頻段。它同樣基于多普勒效應，但探測的是水面的表面流速。雷達傳感器向水面發射微波并接收回波，通過分析水面波紋運動導致的多普勒頻移來反演水面流速。雷達技術的最大優勢在于其完全非接觸，安裝維護簡便，只需在管道或渠道頂部安裝即可，避免了傳感器被淹沒、淤埋或受垃圾纏繞的風險，尤其適用于惡劣、潮濕、易腐蝕或存在淹沒風險的地下管網環境。
二者的互補性體現在測量場景的自動適應上。在非滿管狀態下，水面與傳感器之間存在空氣間隙，超聲波無法有效穿透空氣進行測量，此時設備會自動切換至雷達測速模式，通過雷達測量水面流速，并結合雷達水位計或壓力式水位計測得的水深數據，通過內置的斷面模型和算法計算出流量。當管道處于滿管狀態或水位升高至淹沒超聲波傳感器時，設備會自動啟用超聲波測速模式，測量水體內部流速，此時水位數據則由耐壓的靜壓式水位傳感器提供。這種智能化的模式切換，確保了流量計在從空管到滿管、從低水位到高水位的全過程中都能持續穩定工作，實現了真正意義上的全場景測流。
二、產品構造與技術參數解析

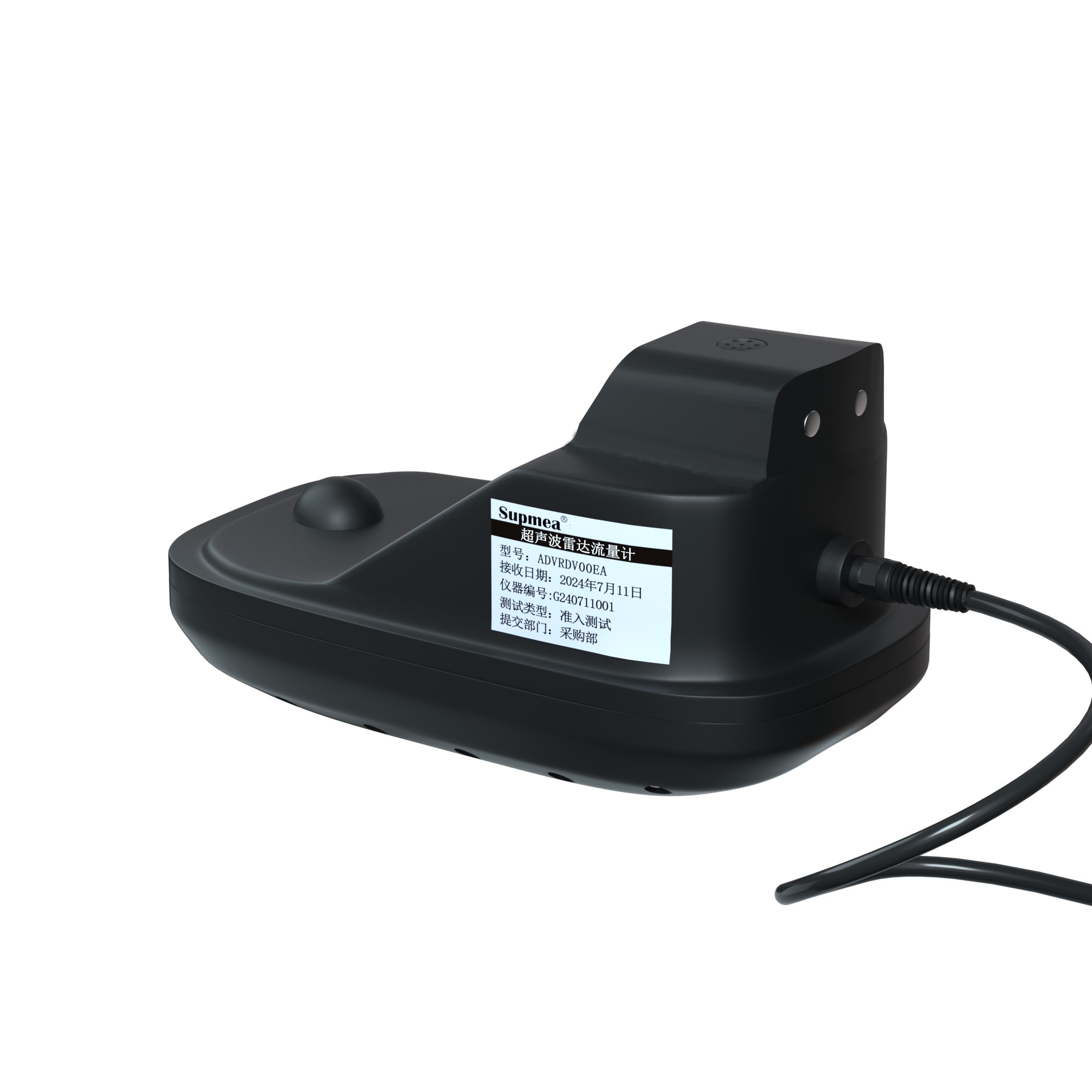

典型的超聲波雷達雙波流量計在結構上通常采用分體式設計，包含探頭（傳感器）部分和主機（變送器）部分，中間通過防護電纜連接，也有集成度更高的無主機型款式。探頭是測量的核心，其內部集成了多個微型化傳感器：超聲波流速傳感器、雷達流速傳感器、雷達水位傳感器以及壓力式水位傳感器。這種高度集成的設計使得產品體積得以大幅縮小，非常便于在空間有限的管道井內安裝。
從技術參數來看，此類產品展現了寬廣的測量能力與高精度特性。以典型型號為例，其流速測量范圍可覆蓋從0.03米/秒到20米/秒，水位測量范圍可達0至20米。在精度方面，超聲波測速精度可達±0.01米/秒±1%讀數，雷達測速精度同樣可達±0.01米/秒±1%讀數，水位測量精度可達0.1級。設備支持RS485數字通訊，采用標準的Modbus協議，便于接入各類監控系統；供電方式靈活，通常支持寬電壓直流輸入。防護等級普遍達到IP68，能夠保證在長期浸水環境下可靠工作。
三、核心功能模塊與運行特性
除了核心的測速與測位模塊，流量計的內部算法與數據處理單元同樣至關重要。設備內置了針對矩形、梯形、圓形等常見管道或渠道斷面的數學模型。操作人員只需在初始化時準確輸入斷面尺寸、坡度、糙率等參數，流量積算模塊便能結合實時測量的流速和水深，通過流速面積法自動計算出瞬時流量和累計流量。先進的型號還具備數據濾波、平均計算、異常值剔除等功能，以輸出更穩定、可靠的流量數據。
該產品的運行特性突出表現為高適應性、高可靠性和低維護需求。雙波自動切換機制使其能夠從容應對水流狀態的變化；非接觸式的雷達測量減少了傳感器本身的磨損與污染；整體的高防護等級設計則保障了設備在潮濕、多塵、腐蝕性氣體環境下的長期運行壽命。其功耗通常較低，適合太陽能供電等離網監測場景。
四、適用環境、行業與典型應用場景
超聲波雷達雙波流量計主要設計用于解決封閉或半封閉水道中的流量監測難題，其適用環境包括但不限于：城市地下排水管網（雨水、污水、合流管）、污水處理廠的進出水口、工礦企業的廢水排放口、河道的支流或閘口、農業灌溉的明渠或暗管等。這些場景的共同特點是環境復雜、工況多變、維護不便。
具體到細分行業與應用：
智慧水務與城市排水：用于城市排水管網的流量監測，幫助市政部門掌握管網運行負荷、識別淤積管段、預警內澇風險，并為雨污分流效果評估、污水處理費核算提供數據支撐。
環保監測與污染溯源：安裝在企業排污口或河道排口，實現對排污流量的連續在線監控，為環保監管、總量控制、異常排放預警提供關鍵數據，是構建環境污染監測網絡的重要工具。
水利水文與農業灌溉：用于中小河流、灌區渠道的流量計量，服務于水資源調度、灌溉用水計量、生態流量保障等，提升水資源管理的精細化水平。
工業生產過程：用于廠區循環水、冷卻水等系統流量的監測，雖然并非其主要設計領域，但在一些特定場合也能發揮作用。
一個典型的落地場景是城市地下排水管網的窨井內。設備通過支架安裝在管道頂部，雷達波向下探測水面，超聲波傳感器則沒入水中或貼近水面安裝。無論管道內是低速流動的污水，還是暴雨期間高速滿管流動的雨水，設備都能持續工作，將流量數據通過有線或無線方式上傳至監控中心。
五、產品選型、安裝與運維要點
在進行產品選型時，需重點考慮以下幾個參數：
1. 測量范圍：根據現場可能出現的最大、最小流速和水位進行選擇，確保量程覆蓋實際工況，并留有一定余量。
2. 精度要求：明確對流速和流量的精度等級要求，不同應用場景對精度的敏感度不同。
3. 輸出與通訊：確認所需輸出信號類型（如4-20mA、脈沖、RS485等），以及是否需要無線傳輸功能。
4. 供電方式：根據現場條件選擇交流220V、直流24V或直流12V等供電方式，無主機型通常為直流12V供電。
5. 防護等級與材質：對于地下管網等惡劣環境，IP68防護等級和耐腐蝕的ABS塑料或不銹鋼材質是基本要求。
6. 線纜長度：根據傳感器到接線箱或主機的距離，定制合適長度的連接電纜。
安裝是保證測量準確性的關鍵環節。安裝位置應選擇水流平穩、斷面規則的直管段，上下游需留有足夠的直管段長度（通常建議上游大于10倍管徑，下游大于5倍管徑）。傳感器安裝必須牢固，其軸線應與水流方向平行。對于管道安裝，需確保傳感器發射面與水流之間無遮擋。接線應嚴格按照說明書進行，做好防水密封處理。
日常運維工作相對簡單。定期巡檢查看設備外觀是否完好、安裝是否牢固、線纜有無破損。對于雷達天線和超聲波探頭表面，應定期清理附著物（如蜘蛛網、灰塵、油污等），保持其清潔以確保波束正常發射與接收。無需進行復雜的現場校準。設備一般具備自診斷功能，可通過通訊讀取狀態參數，及時發現故障。長期運行后，應關注電池電量（如適用）和傳感器性能。建立定期數據比對機制，與手工測量或其他可靠數據進行交叉驗證，是確保長期測量可信度的有效方法。
總而言之，超聲波雷達雙波流量計通過巧妙的雙波復合與智能切換設計，有效融合了超聲波測流與雷達測流的優勢，彌補了單一技術產品的局限性。它以其高適應性、高可靠性和低維護需求，成為了復雜工況下，特別是城市排水管網流量在線監測領域的優選技術方案。隨著智慧水務、數字孿生流域建設的深入推進，這種能夠提供連續、準確、穩定流量數據的產品，將在水資源精細化管理與環境保護中扮演愈發重要的角色。
