在工業自動化與過程控制領域，流量測量是保障生產安全、提升效率、實現精細化管理的關鍵環節。電磁流量計作為測量導電液體體積流量的主流儀表之一，憑借其獨特的測量原理和結構優勢，在眾多行業中得到廣泛應用。其中，一體式電磁流量計因其高度集成的設計，成為許多工況下的優選方案。本文將圍繞一體式電磁流量計，深入探討其技術內核、應用邊界以及在實際工業場景中的價值與挑戰。

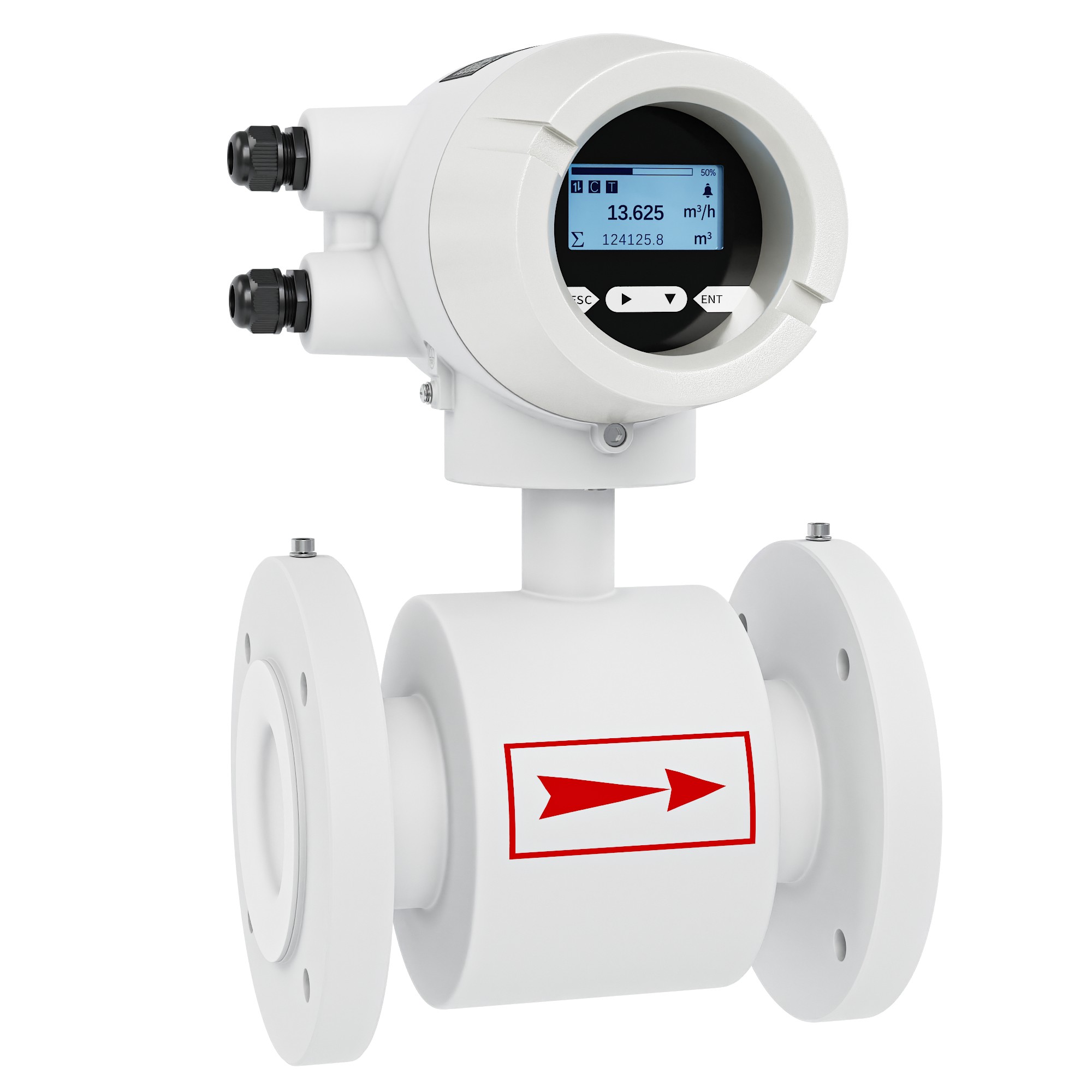

一體式電磁流量計，顧名思義，是將傳感器與轉換器（或稱變送器）集成于一個物理外殼內的流量測量儀表。其核心功能是直接測量封閉管道內導電液體的瞬時流量，并具備流量累積功能。該儀表在進行現場監測顯示的同時，可輸出標準的4-20mA電流信號、脈沖信號以及基于Modbus RTU協議的RS485數字信號，這些信號可直接用于記錄、過程調節與自動控制，是實現工業流程自動化與信息化的重要感知單元。其應用范圍廣泛，覆蓋了自來水供應、市政污水處理、化工生產、煤炭洗選、環保監測、輕紡印染、冶金冶煉、造紙等多個行業，尤其適用于對測量穩定性、可靠性要求較高的連續生產過程。
一、 工作原理與內部構造
一體式電磁流量計的工作原理基于經典的物理定律——法拉第電磁感應定律。當導電介質流過流量計測量管時，儀表內部上下兩端勵磁線圈產生的磁場（通常采用先進的低頻方波勵磁技術）會穿過流體。根據法拉第定律，運動的導體在磁場中切割磁力線會產生感應電動勢。在流量計中，這個“運動的導體”就是流動的導電液體。感應電動勢（E）的大小與磁感應強度（B）、測量管截面內的平均流速（V）以及測量管的內直徑（D）成正比，其關系式為：E = K × B × V × D，其中K為儀表常數。
在測量管壁上，安裝有一對或多對徑向對置的電極，用于檢測由流體流動產生的感應電動勢信號。這個微弱的電壓信號通過電纜傳送至集成在同一殼體內部的轉換器。轉換器是整個儀表的大腦，它首先為勵磁線圈提供穩定、精確的勵磁電流，以維持恒定的磁場；隨后，它對電極采集到的原始信號進行放大、濾波、模數轉換等一系列處理，最終計算出流體的瞬時流速和體積流量，并將結果通過液晶顯示屏實時顯示，同時根據預設輸出相應的標準信號。
從結構上看，一體式電磁流量計主要由以下幾部分構成：
1. 測量管與法蘭：測量管通常由不導磁的不銹鋼材料制成，是流體的通道。兩端法蘭用于與工藝管道進行連接，連接尺寸需符合GB/T 9112等國家標準或國際標準（如ISO2852卡箍）。
2. 絕緣襯里：在測量管內側及法蘭密封面上覆蓋有一層完整的電絕緣、耐腐蝕材料。襯里的作用是防止感應電動勢信號被金屬管壁短路，同時保護測量管免受腐蝕性介質的侵蝕。常見的襯里材料包括聚四氟乙烯（PTFE/F4）、氯丁橡膠（CR）、聚氨酯（PU）、聚全氟乙丙烯（FEP/F46）等，以適應不同溫度（如-10℃至120℃）和腐蝕性介質的要求。
3. 電極：電極直接與被測介質接觸，用于拾取感應電動勢。電極材料的選擇至關重要，需根據介質的腐蝕性、磨損性等因素確定。常用材料有不銹鋼316L、哈氏合金（HB/HC）、鈦（Ti）、鉭（Ta）、鉑銥合金等。
4. 勵磁線圈：纏繞在測量管外部，用于產生工作所需的磁場。
5. 轉換器與外殼：轉換器集成了電源模塊、信號處理電路、微處理器、顯示模塊和輸出接口。外殼將上述所有部件封裝為一體，并提供相應的防護等級（一體式常規防護等級為IP65），保護內部電子元件免受環境中的灰塵、水汽影響。
二、 標準技術參數與核心功能
一體式電磁流量計的性能由其一系列標準化的技術參數所定義，這些參數是選型和評估的基礎。
測量性能：在典型的流速范圍（0.5m/s至5m/s）內，其基本準確度可達測量值的±0.5%，部分高精度型號或特定口徑產品可選±0.3%的準確度。測量重復性通常優于0.16%。量程比寬，可達10:1，意味著同一臺儀表能適應較大的流量變化范圍。
過程條件適應性：公稱口徑覆蓋從DN10到DN1000的廣泛范圍。額定壓力根據口徑不同而有所區別，例如DN10-DN250口徑通常可承受PN<1.6MPa的壓力，DN300-DN1000則為PN<1.0MPa，更高壓力可定制。其對介質電導率有最低要求，一般需≥50μS/cm，確保產生足夠強的感應信號。
輸出與通訊：標準輸出包括一路隔離的4-20mA模擬電流輸出（負載能力≤750Ω）和一路脈沖/頻率輸出。數字通訊方面，標配RS485接口并支持Modbus RTU協議，便于接入DCS、PLC或SCADA系統，實現數據遠傳和集中監控。部分高端型號還支持HART通訊協議作為選配。
供電與環境：供電電源靈活，支持交流100-240VAC 50/60Hz或直流20-28VDC。功耗通常低于15W。環境溫度適應范圍一般為-10℃至55℃（一體式）。
其核心功能模塊除了基礎的流量測量與顯示外，還通常包括：自診斷功能，可快速定位傳感器或電路故障；空管檢測與報警；流量上下限報警；正向/反向累積流量計量；表頭顯示方向與多國語言（如中英文）切換等，這些功能大大提升了儀表的智能化和易用性。
三、 運行特性、適用環境與工況限制
一體式電磁流量計的運行特性決定了其優勢和適用邊界。
主要優勢（利）：
1. 安裝便捷，節省空間與成本：傳感器與轉換器一體化設計，省去了分體式儀表中傳感器與轉換器之間的連接電纜和接線工作，現場安裝更為簡便，減少了潛在的接線故障點，也節省了安裝空間和部分布線成本。
2. 維護簡便：所有電子部件集中在一個防護殼體內，便于現場查看顯示數據和狀態，進行參數設置（通常通過紅外遙控或磁棒操作，無需開蓋）和日常巡檢。
3. 測量穩定可靠：采用低頻方波勵磁技術，零點穩定，抗工頻干擾和流體噪聲干擾能力強。無任何可動部件或阻流件，因此壓力損失極小，近乎為零，長期運行穩定性好，基本免維護。
4. 測量不受流體物性影響：其測量原理決定了流量信號僅與流速、管徑和磁場強度有關，與流體的溫度、壓力、密度、粘度等物理參數變化無關（前提是這些變化不顯著影響電導率），這在測量成分或工況可能波動的流體時優勢明顯。
5. 雙向測量：正反向流動均可準確計量，適用于可能發生回流或需要計量凈流量的場合。
局限性（弊）與工況限制：
1. 僅適用于導電液體：這是其最根本的限制。被測介質必須具有足夠的電導率（通常>50μS/cm）。因此，它無法測量氣體、蒸汽、石油制品（如汽油、柴油）以及純凈水、油類等非導電或電導率極低的液體。
2. 對安裝直管段有要求：為保證流場穩定和測量精度，儀表上游需要至少10倍管徑的直管段，下游需要至少5倍管徑的直管段。在空間受限的改造項目中，這可能成為挑戰。
3. 環境溫度限制：由于電子部件（轉換器）與傳感器直接相連并暴露在環境溫度中，一體式的環境溫度適應范圍通常比分體式（轉換器可安裝在更適宜的環境）要窄。在環境溫度可能超過55℃或低于-10℃的極端場合，需謹慎評估或考慮分體式方案。
4. 不適用于強振動場合：雖然結構堅固，但一體式設計將精密的電子電路與管道直接機械連接，持續或強烈的管道振動可能影響電子元件的壽命和測量穩定性。
5. 高壓、大口徑安裝不便：對于大口徑（如DN500以上）或高壓管道，一體式儀表本身重量和體積較大，安裝和吊裝需要更周密的規劃。
6. 信號傳輸距離受限：雖然輸出為標準信號，但一體式設計意味著信號處理單元就在測量點，若需將顯示單元安裝在遠處的控制室，則需要額外的顯示儀表或依賴通訊傳輸，其本身不具備分體式那種將轉換器遠程安裝的靈活性。
四、 細分應用行業與落地場景實例
基于上述特性，一體式電磁流量計在以下場景中表現出色：
市政水務：在自來水廠的出廠水、增壓泵站、分區計量（DMA）中，用于精確計量供水量。水的電導率適中，工況相對穩定，一體式安裝方便，能長期穩定運行，為漏損控制和產銷差分析提供可靠數據。例如，某中型水司在城區主要供水干管上安裝DN300一體式電磁流量計，實現對各片區用水量的實時監控與調度。
污水處理：用于測量進廠污水、處理過程中的污泥回流、化學藥劑投加等。污水通常含有各種離子，電導率滿足要求。一體式IP65防護能應對現場潮濕環境。在曝氣池的污泥回流管道上，它能夠準確控制回流比，保障生化處理效率。
化工行業：測量各種酸、堿、鹽溶液等腐蝕性介質。通過選用合適的襯里（如PTFE）和電極材料（如哈氏合金、鉭），可以耐受強腐蝕。在某化工廠的稀硫酸輸送管線中，采用PTFE襯里和鉭電極的一體式電磁流量計，成功實現了對腐蝕性流體的長期準確計量，用于成本核算和過程控制。
食品與制藥：在需要CIP（原位清洗）的衛生級管道中，可采用卡箍連接、拋光不銹鋼外殼、PTFE或PFA襯里的一體式電磁流量計，測量牛奶、果汁、藥液等。其無死角、易清洗的結構符合衛生標準。
礦山冶金：測量礦漿、泥漿等液固兩相流。其測量不受流體中固體顆粒含量變化的影響，且無阻流件，不易堵塞。在選礦廠的礦漿輸送管道上，它用于計量處理量，為生產平衡和能耗管理提供依據。
五、 產品選型、安裝與運維要點
選型方法：
1. 明確介質屬性：首要確認介質是否導電（電導率>50μS/cm），并了解其腐蝕性、磨損性、是否含有氣泡或固體顆粒、工作溫度與壓力范圍。
2. 確定管道參數：測量管道的公稱通徑（DN）、材質、連接方式（法蘭、卡箍等）以及現場可提供的直管段長度。
3. 確定流量范圍：估算正常流量、最大流量和最小流量，確保其落在儀表的最佳流速范圍（0.5-5m/s）內，并留有一定余量。可參考流量-流速對照表進行核算。
4. 選擇襯里和電極材料：根據介質的腐蝕性和溫度，選擇經濟耐用的襯里（如常溫清水可選橡膠，腐蝕性介質選PTFE）和電極材料。
5. 確定環境與功能要求：確認安裝環境的溫度、濕度、防護等級（IP65是否足夠）、防爆要求（若在危險區域需選防爆型）。根據控制系統需求確定輸出信號類型（4-20mA、脈沖、RS485）。
6. 壓力等級：根據管道設計壓力選擇儀表的額定壓力等級，必要時提出高壓定制需求。
基礎安裝要點：
1. 安裝位置：優先選擇滿管狀態穩定的管段，避免安裝在管道最高點（易集氣）或垂直向下流的底部（可能不滿管）。應遠離泵、閥門、彎頭等擾動源，保證前后直管段要求。
2. 接地：良好的接地是電磁流量計穩定工作的關鍵。傳感器外殼、管道法蘭之間應通過接地環或接地電極進行可靠電氣連接并接入大地，以消除雜散電流干擾。
3. 方向：注意儀表殼體上標示的流體方向箭頭，確保安裝方向與實際流向一致。
4. 電氣連接：嚴格按照接線圖連接電源和信號線，注意信號線與動力電纜分開敷設，防止干擾。
日常運維常識：
1. 定期巡檢：檢查儀表顯示是否正常，有無報警信息；檢查接線端子是否松動；觀察殼體有無嚴重腐蝕或損壞。
2. 保持滿管：運行時確保管道始終處于滿管狀態，空管運行不僅無法測量，還可能損壞儀表。
3. 防止襯里損壞：在安裝、維修管道時，避免焊接電流流過流量計，防止高溫或機械力損傷襯里。
4. 零點檢查：在工藝停車、管道排空且介質靜止的狀態下，可檢查流量計的零點示值是否在允許范圍內。長期使用后若有輕微漂移，可按說明書進行零點校準。
5. 利用自診斷：當顯示異常時，首先查閱說明書中的自診斷代碼含義，可快速定位如電極結垢、勵磁故障、空管等常見問題。
一體式電磁流量計以其集成化、易安裝、免維護、高可靠性的特點，在導電液體流量測量領域占據著重要地位。它并非適用于所有流量測量難題，但其明確的適用邊界和突出的技術優勢，使得它在水務、環保、化工、食品等眾多行業的特定場景中成為經久不衰的經典選擇。對于工程設計與采購人員而言，深刻理解其工作原理、技術參數、優勢與局限，是做出正確選型決策、確保項目成功的關鍵。對于運維人員，掌握其安裝要點和日常維護知識，則是保障儀表長期穩定運行、發揮最大價值的基石。在工業4.0與智能制造的大背景下，作為可靠的過程數據源頭，一體式電磁流量計將繼續在提升工業自動化水平、實現精細化管理的道路上扮演不可或缺的角色。
